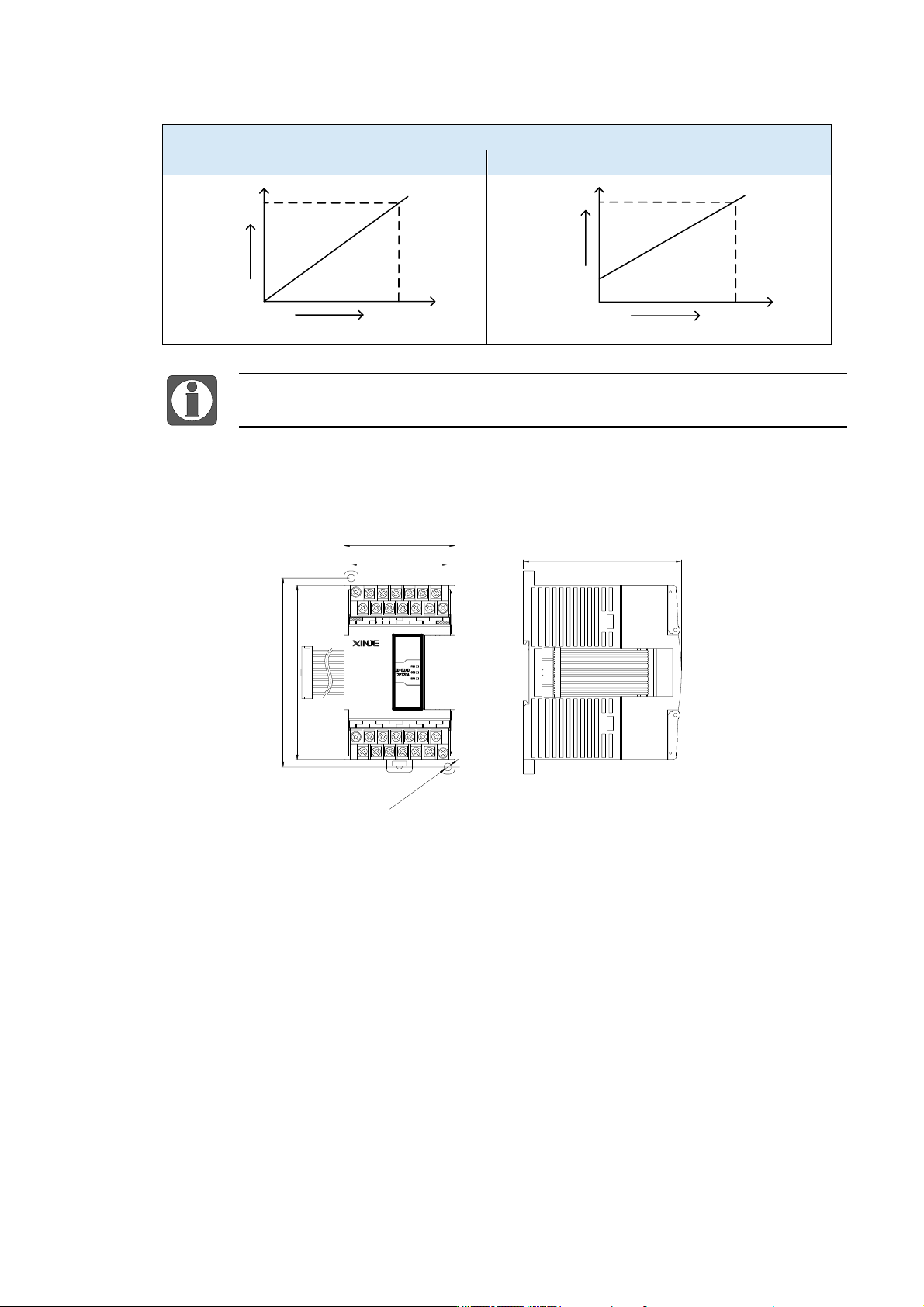

⚫ 模拟量电流模数转换图
输入数字量与输出的模拟量关系
0-20mA 模拟量输出
4-20mA 模拟量输出
20mA
+10230
模
拟
量
数字量
20mA
4mA
+1023
0
模
拟
量
数字量
当输入数据超出K1023时，D/A转换的输出模拟量数据保持5V、10V或20mA不变。
9.2.7 外形尺寸图
（单位：mm）
9.2.8 编程举例
例：现有一路压力传感器输出信号需要采集（压力传感器性能参数：检测压力范围 0Mp~10Mp，输
出模拟量信号为 4~20mA），同时需要输出一路 0V~10V 电压信号给变频器。
分析：
由于压力传感器的压力检测范围为 0Mp~10Mp，对应输出的模拟量为 4~20mA，扩展模块通过模
数转换转化的数字量范围为 0~65535；所以我们可以跳过中间转换环节的模拟量 4~20mA，直接
就是压力检测范围为 0Mp~10Mp 对应数字量范围 0~65535；10Mp/65536=0.0001525879 为扩展模
块所采集的数字量每个数字 1 所对应的压强值，所以只要将扩展模块 ID 寄存器中采集的实时数
值乘以 0.0001525879 就能计算出当前压力传感器的实时压强；例如在 ID 寄存器里采集的数字量
是 16384，则对应压强则为 2.5Mp。
63.0
100.0
108.0
55.0
2-
∅
4.3
A0
B0
B1
C1
VI0
AI0
CI0
V11
AI1
CI1A1
C0
89.9
AI
AO
24V-
24V+ AO0 CO0 AO1
VO0 VO1 CO1
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
264
同理，扩展模块寄存器 QD 中的设 定数字 量 范围 0~1023 对应 电 压输出 信号 0V~10V，
10V/1024=0.0097656 则表示扩展模块寄存器 QD 中每设定一个数字量就对应输出多少电压值；例
如现在需要输出 3V 电压值，3V/0.0024414=307，将计算出的数字量数值送到对应的 QD 寄存器。
请使用浮点数运算进行计算，否则将会影响计算精度甚至无法计算！

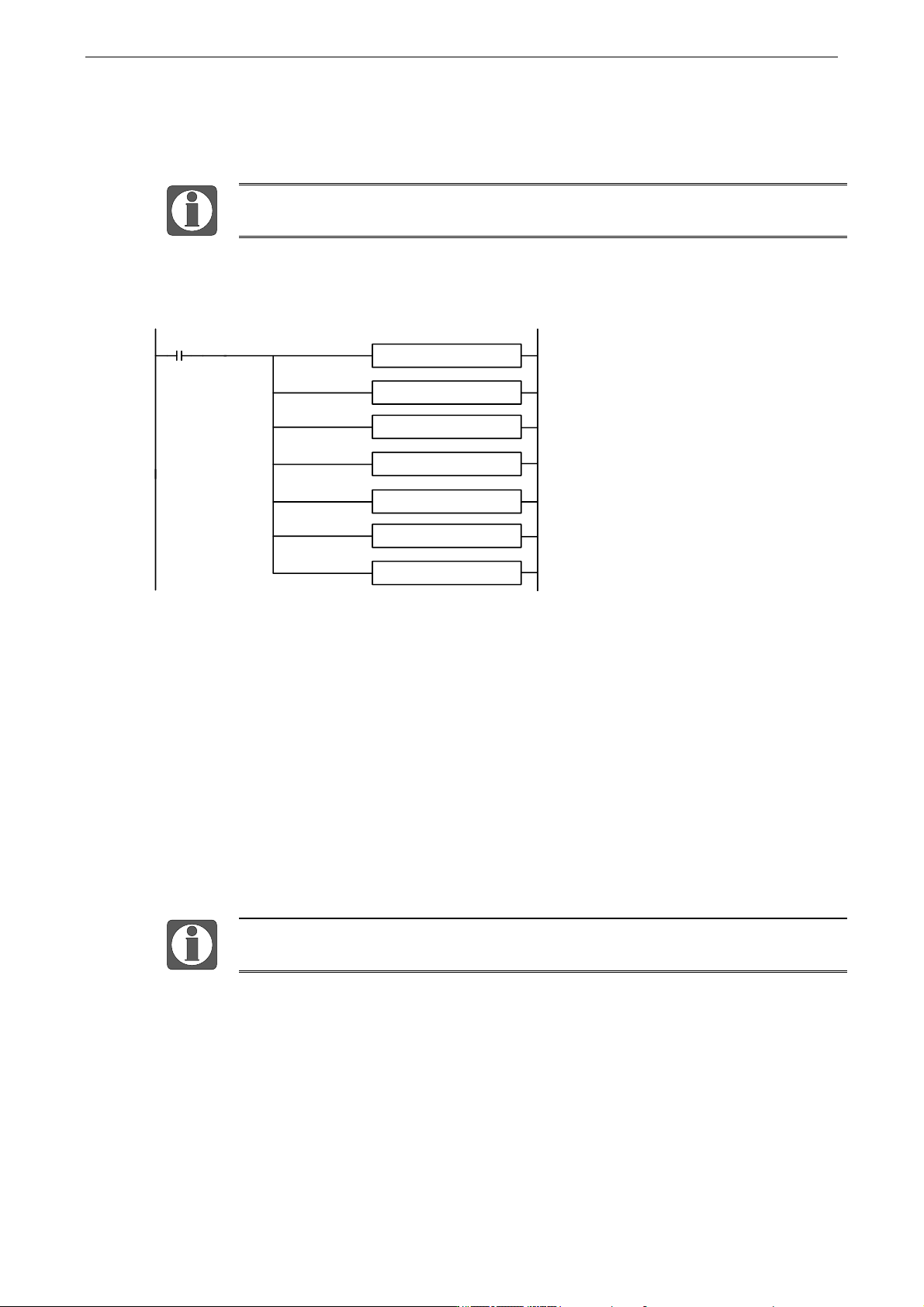

程序：
EDIV K10 K65535 D0
SM0
DFLT ID10000 D2
EMUL D0 D2 D4
EDIV K10 K1024 D10
EDIV HD0 D10 D14
INT D14 D16
MOV D16 QD10000
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，模拟量采集首先计算出扩展模块所采集的数字量每个数字 1 所对应的压强值，再
将 ID10000 寄存器里面采集的数字量（整型）转化为浮点数，所以只要将扩展模块 ID10000 寄存
器中采集的实时数值乘以扩展模块所采集的数字量每个数字 1 所对应的压强值就可以算出当前所
采集的实时压强值了。
同理，模拟量输出首先计算出扩展模块所采集的数字量每个数字 1 所对应的电压值，将设定的目
标电压值除以扩展模块所采集的数字量每个数字 1 所对应的电压值就可以得出需要设定的数字量
（浮点数），由于 QD10000 寄存器只能存储整数，所以需要将得出的浮点数数字量转化为整数传
送给 QD10000。
请将使用到的通道的使能位打开，即将 Y10000、Y1004 置 ON。
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
265

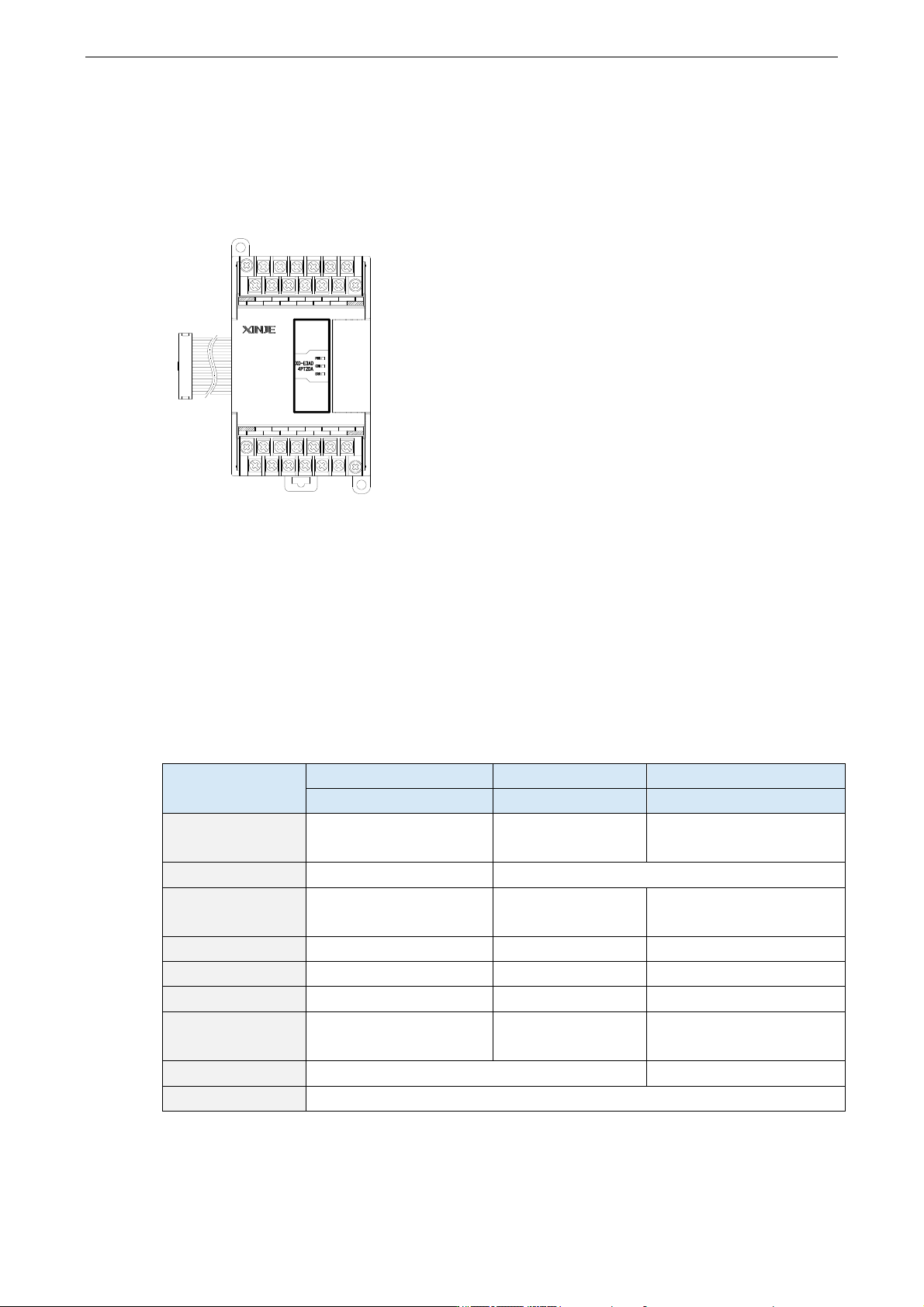

9.3 模拟量温度混合模块 XD-E3AD4PT2DA
9.3.1 模块特点及规格
XD-E3AD4PT2DA 模拟量扩展模块，将 3 路模拟输入数值
转换成数字值，对 4 点 PT100 温度信号进行处理，2 路数字
量转换成模拟量，并且把它们传输到 PLC 主单元，且与
PLC 主单元进行实时数据交互。
1）模块特点
⚫ 具有 3 通道 14 位精度电流输入、4 通道 PT100 温度输入和 2 通道 10 位精度电压输出。
⚫ 3 通道电流 0~20mA、4~20mA 输入可选和 2 通道电压 0~5V、0~10V 输出可选，通过上位
机设定。
⚫ 作为 XD 系列扩展模块，XD3/XD3E 系列最多可连接 10 台模块；XD5/XDM/XDC/XD5E/
XDME/XDH 系列最多可连接 16 台模块（XD1/XD2 系列不支持）。
2）模块规格
模拟量输入（AD）
温度输入（PT）
模拟量输出（DA）
电流输入(mA)
—
电压输出(V)
0~20,4~20mA
（阻抗约为 120Ω）
-100~500℃
—
-20~40mA
—
—
—
0~5、0~10V
外部负载电阻 2KΩ~1MΩ
—
—
0~1023
0~16383
-1000~5000
—
1/16383(14Bit)
0.1℃
1/1023(10Bit)
1%
±1%（相对最大
值）
±1%
2ms/1 通道
2ms/1 通道
DC24V±10%，150mA
A0
B0
B1
C1
A2
B2
C2
A3
B3
C3A1
C0
AI
A
C4C3C2C1C0
VO1VO0AI2AI1AI024V-
24V+
