XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
161
6.4.2 端子说明
1）端子排布
模块型号
端子排列
XD-E1WT-C
XD-E2WT-C
XD-E4WT-C
2）端子信号
⚫ XD-E1WT-C
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
-
L，N
模块电源
给模块供电，AC220V±10% 50/60Hz
FG
电源地
接地端子
⚫ XD-E2WT-C
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
CH2
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN1+
EXC1- SIG1- SEN1-N
L
SIG1+EXC1+
FG
●
● ●
●
●
●
●
●
●
●
●
●
L
N
FG
108.6
100.0
100.6
108.0
2-Ø4.3
PROGRAMMABLE CONTROLLER
89.9
XD-E4WT
-C
L
N
FG L
N
FG L
N
FG
PROGRAMMABLE CONTROLLER
XD-E4WT
-C
L
N
FG
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
162
通道
端子名
信号名
含义
SEN2+
反馈正
接传感器反馈电压输出端
SEN2-
反馈负
-
L，N
模块电源
给模块供电，AC220V±10% 50/60Hz
FG
电源地
接地端子
⚫ XD-E4WT-C
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
CH2
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN2+
反馈正
接传感器反馈电压输出端
SEN2-
反馈负
CH3
EXC3+
激励正
接传感器的电源输入端
EXC3-
激励负
SIG3+
信号正
接传感器信号输出端
SIG3-
信号负
SEN3+
反馈正
接传感器反馈电压输出端
SEN3-
反馈负
CH4
EXC4+
激励正
接传感器的电源输入端
EXC4-
激励负
SIG4+
信号正
接传感器信号输出端
SIG4-
信号负
SEN4+
反馈正
接传感器反馈电压输出端
SEN4-
反馈负
-
L、N
模块电源端子
给模块供电，AC220V±10% 50/60Hz
FG
电源地
接地端子
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
163

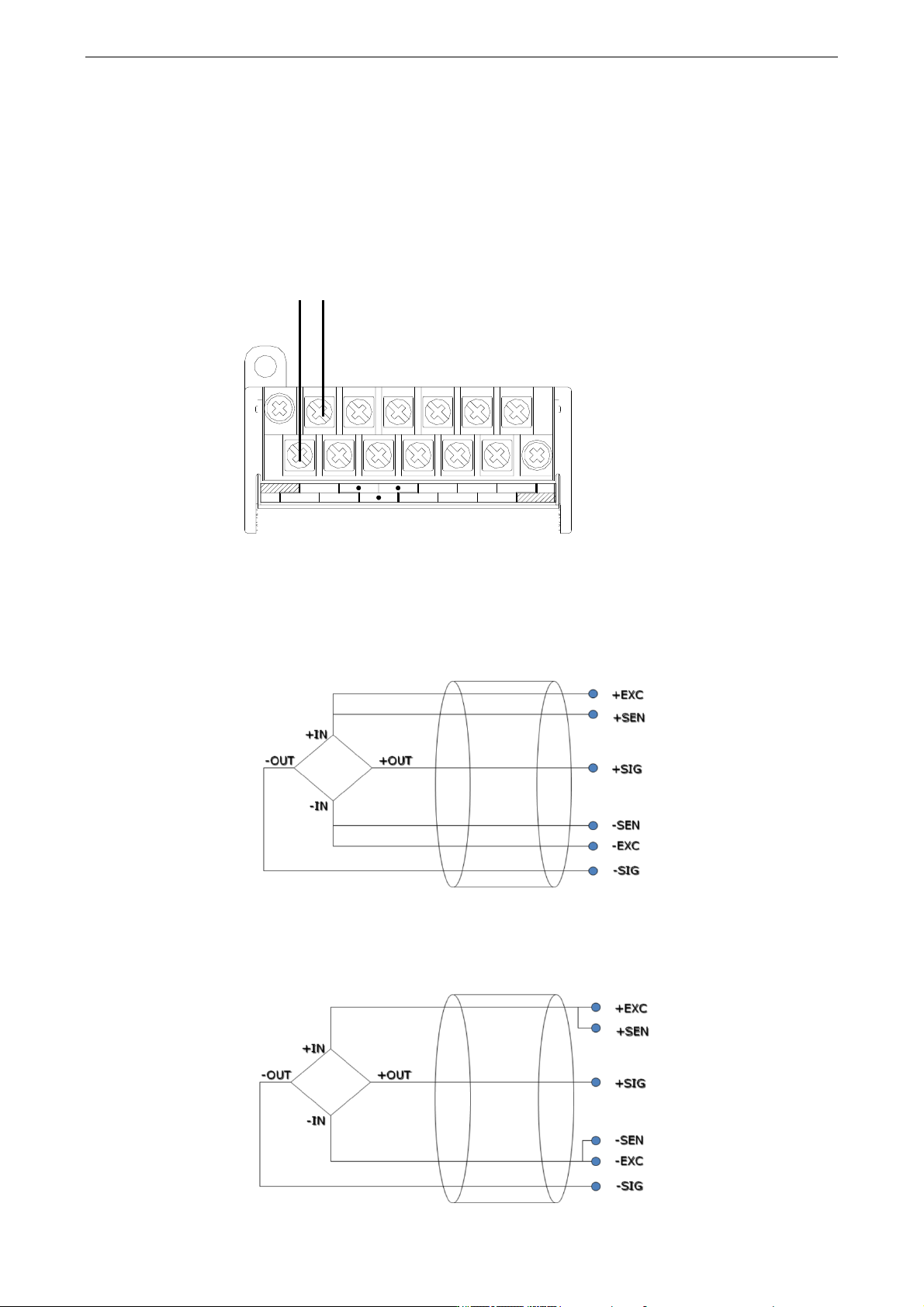

6.4.3 外部连接
外部连接时，为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
1）电源接线
2）与传感器连接
⚫ 六线式的连接方式
⚫ 四线式的连接方式
SEN1+
EXC1- SIG1- SEN1-
N
L
SIG1+EXC1+
FG
外部电源
