XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 156 6.3. 9 From/T o 指令使用 说明 对 XD -E2WT -B 模块的读 写需要在顺序功能块 BLOC K 中通过 FROM/T O 指令完成，如 下图所 示： （ a ）插入“读写模块（ FR OM/T O ）” （ b ）写模块 （ c ）读模块
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
155
2）默认档位参数表
速度档位
平均滤波宽度
中位值宽度
卡尔曼滤波深度
一阶滞后档位
陷波衰减倍数
0
3
0
0
1
0
1
3
3
0
1
0
2
5
5
40
2
2
3
8
7
0
2
20
4
10
9
0
2
30
5
12
10
0
3
40
6
15
12
20
3
40
7
20
15
20
3
40
8
12
10
20
2
30
9
15
10
20
3
30
10
15
12
20
4
30
11
15
15
40
4
40
3）称量单位设定
在PLC程序中通过To指令写入砝码重量。假设称量物体重量是1KG，要求单位精确到千克则写入
1，要求单位精确到克则写入1000，要求单位精确到0.1克则写入10000。
4）共振频率测定
1
、
共振频率是由机械设备产生的相对固定的震动干扰，仅第一次装机时进行测定。
2
、
将模块重新上电确认模块参数设定完成。
3
、
置位Y10000，模块就自动进行共振频率的测定，监视ID10000的值跳动出测定频后关闭
Y10000。
5）标定
首次使用模块前，必须对压力传感器进行标定。
以 1#模块通道 1 为例：
1
、
确定模块已经连接入称重系统。判断方法：用上位机软件监控 ID10000 是否有数值上下波
动（波动大小跟传感器量程有关），并且增大负载压力数值增大，如果 ID10000 没有数
值，检查传感器和接线，如果有数值但增大负载压力数值减小，说明传感器装反，重新调
整传感器位置或者将传感器输出信号正端和负端接线交换；
2
、
使压力传感器空载，待秤体稳定之后置零，瞬时导通清零使能 Y10002；
3
、
将一定重量的负载放在秤体上，通过 To 指令写入相应砝码重量，待秤体稳定之后标定，
导通标定使能 Y10003，当 ID10002 显示值等于砝码值时标定完成，关闭 Y10003；
4
、
至此校正已经完成。在称重时，模块会根据采集到的空载和标定值自动计算调整，最后给
出正确的称重重量。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
156

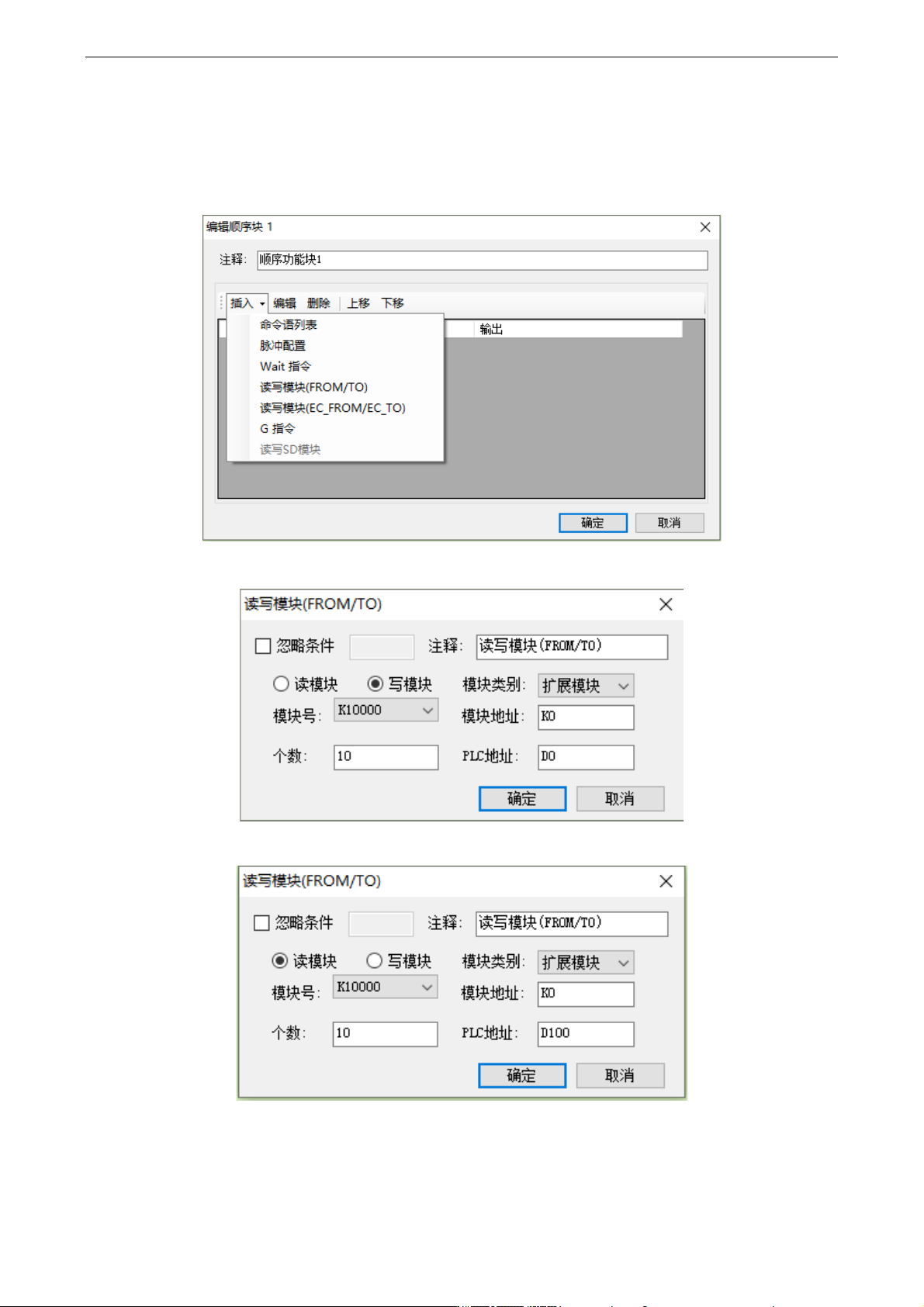

6.3.9 From/To 指令使用说明
对 XD-E2WT-B 模块的读写需要在顺序功能块 BLOCK 中通过 FROM/TO 指令完成，如下图所
示：
（a）插入“读写模块（FROM/TO）”
（b）写模块
（c）读模块
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
157
（d）转化为梯形图
指令解析
⚫ 写入模块指令 TO
将本体指定寄存器数据信息写入至指定模块地址中，以字为操作单位。
M1
TO K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
写模块的首地址。
K、TD，CD，D，HD，FD
S3
写入寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体内存放写入数据的寄存器首地址。
TD，CD，D，HD，FD
⚫
⚫ 读取模块指令 FROM
将指定模块地址中数据信息读取至本体指定寄存器中，以字为操作单位。
M1
FROM K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
读模块的首地址。
K、TD，CD，D，HD，FD
S3
读取寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体接收寄存器首地址。
TD，CD，D，HD，FD
