XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
112

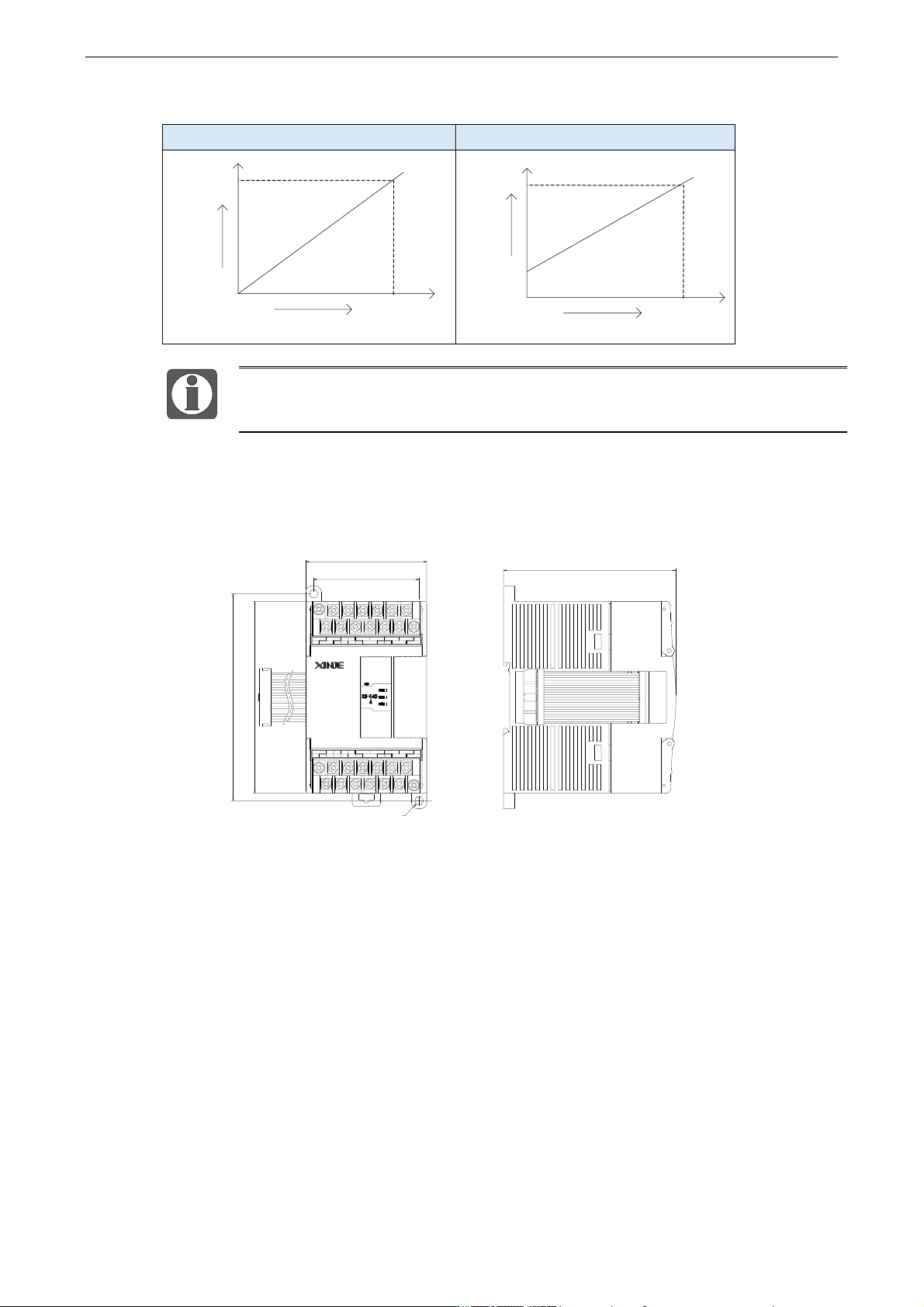

⚫ 模拟量电流模数转换图
0~20mA 模拟量输出
4~20mA 模拟量输出
20mA
+40950
模
拟
量
数字量
20mA
4mA
+4095
0
模
拟
量
数字量
当输入数据超出 K4095 时，D/A 转换的输出模拟量数据保持 5V、10V 或 20mA 不
变。
4.3.7 外观尺寸图
（单位：mm）
63.0
100.0
108.0
55.0
2-∅ 4.3
AO2
VO2
C2 C3
VO3
AO3
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
89.9
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
113
4.3.8 编程举例
例 实时写入 4 个通道的数据（以第 1 个模块为例）
程序：
SM0
MOV D10 QD10000
MOV D11 QD10001
MSET Y10000 Y10003
MOV D12 QD10002
MOV D13 QD10003
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
数据寄存器 D10 写入数据给输出第 0 通道；
数据寄存器 D11 写入数据给输出第 1 通道；
数据寄存器 D12 写入数据给输出第 2 通道；
数据寄存器 D13 写入数据给输出第 3 通道。
由于所有通道都用到了，所有将所有通道的使能位全部打开。
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
114
5 模拟量输入输出模块
5.1 模拟量输入输出模块概述
XD 系列模拟量输入输出模块，支持 4 路模拟量输入、2 路模拟量输出。
5.1.1 命名规则
XD
E
AD
DA
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入路数
4
④
模拟量输入
AD：表示模拟量电压、电流输入
⑤
输出路数
2
⑥
模拟量输出
DA：表示模拟量电压、电流输出
5.1.2 型号一览
型号
描述
模拟量输出
XD-E4AD2DA
4 路模拟量输入、2 路模拟量输出，支持电流、电压
两种模式，12Bit
5.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
