XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
80
以第一模块为例，说明设置方式。
例：要设置第一个模块的输入第 1、第 0 通道的工作模式为 0～10V、输入第 3、第 2 通道的工
作模式为 0～5V、输入第 5、第 4 通道的工作模式为-10～10V、输入第 7、第 6 通道的工作模式
为-5～5V，第 0、第 1、第 2、第 3 通道的滤波系数设置为 254，第 4、第 5、第 6、第 7 通道的
滤波系数设置为 100。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=FEFEH SFD351=6464H SFD352=1100H SFD353=3322H

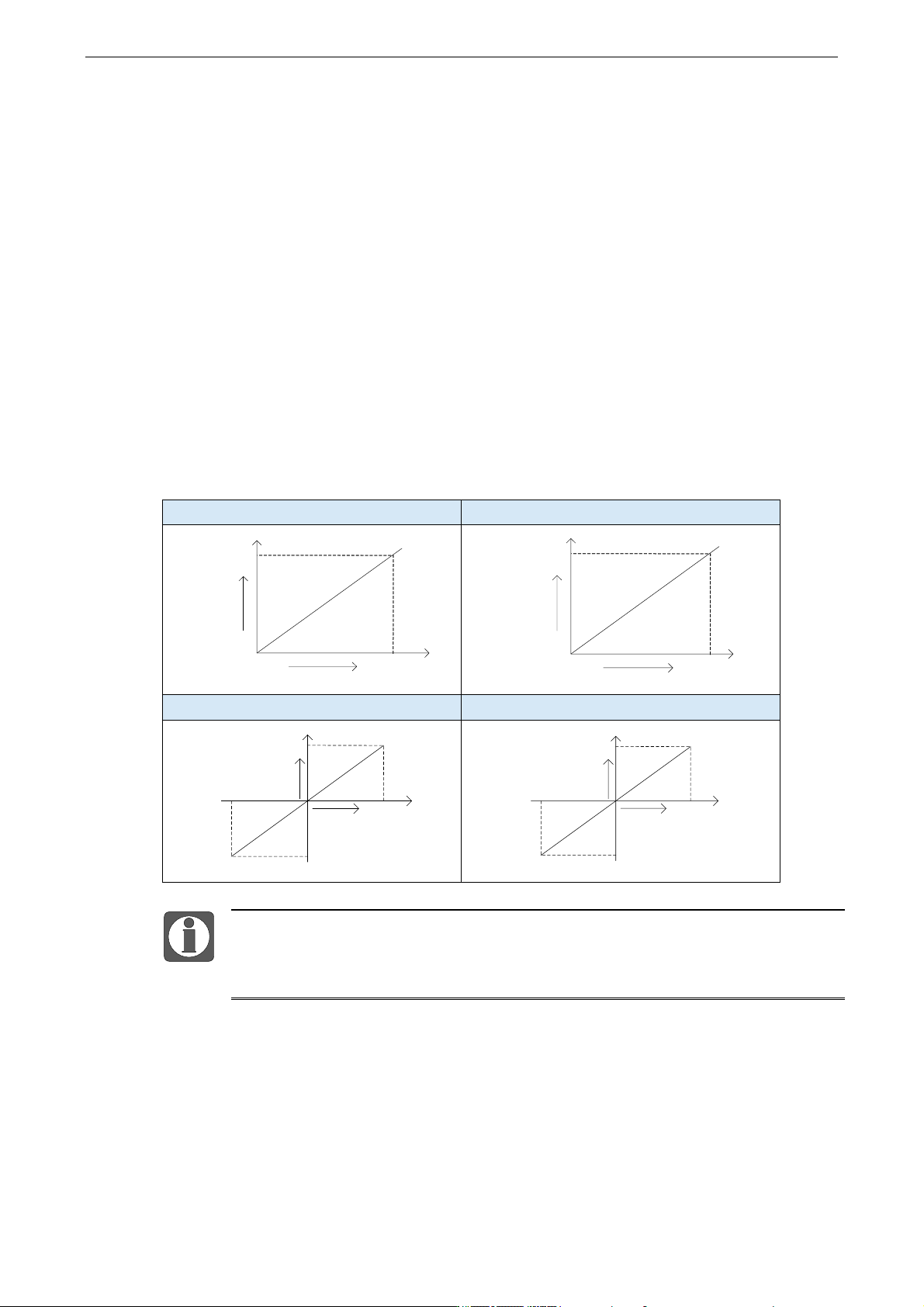

3.5.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
0~5V 模拟量输入
0~10V 模拟量输入
5v
+16383
0
数
字
量
模拟量
10v
+16383
0
模拟量
数
字
量
-5~5V 模拟量输入
-10~10V 模拟量输入
+8191
+5V
0
数
字
量
模拟量
-8192
-5V
+8191
+10V
0
数
字
量
模拟量
-8192
-10V
在通道使能开关开启的状态下，AD 电压输入悬空时，对应的 ID 寄存器显示为 16383；
AD 电流输入悬空时，对应的 ID 寄存器显示为 0。在通道使能开关关闭状态下，AD
电压/电流输入对应的 ID 寄存器显示为 0。
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
81

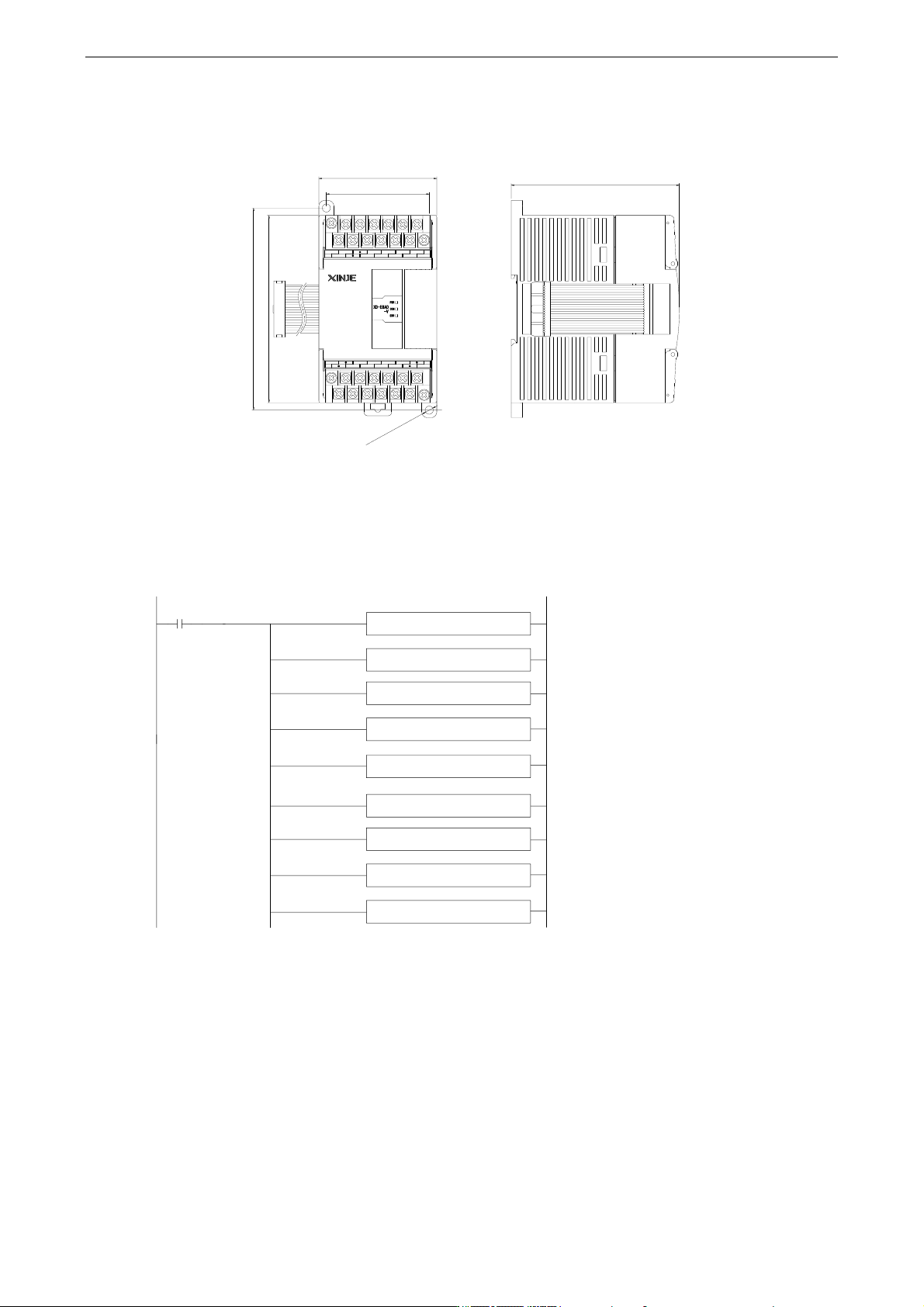

3.5.7 外观尺寸图
（单位：mm）
3.5.8 编程举例
例：实时读取 8 个通道的数据（以第 1 模块为例）
程序：
MOV ID10000 D0
SM0
MOV ID10001 D1
MOV ID10002 D2
MOV ID10003 D3
MSET Y10000 Y10007
MOV ID10004 D4
MOV ID10005 D5
MOV ID10006 D6
MOV ID10007 D7
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，不断将 1#模块第 0 通道的数据写入数据寄存器 D0；
第 1 通道的数据写入数据寄存器 D1；
第 2 通道的数据写入数据寄存器 D2；
第 3 通道的数据写入数据寄存器 D3；
第 4 通道的数据写入数据寄存器 D4；
第 5 通道的数据写入数据寄存器 D5；
第 6 通道的数据写入数据寄存器 D6；
第 7 通道的数据写入数据寄存器 D7；
由于所有通道都用到了，所以将所有通道的使能位全部打开。
63.0
100.0
108.0
55.0
2-
∅
4.3
AI
AI
24V+
24V-
C0 C2
VI3VI2VI1VI0
VI4 VI6 VI7
C7C6
C5
C4
VI5
C1 C3
89.9
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
82

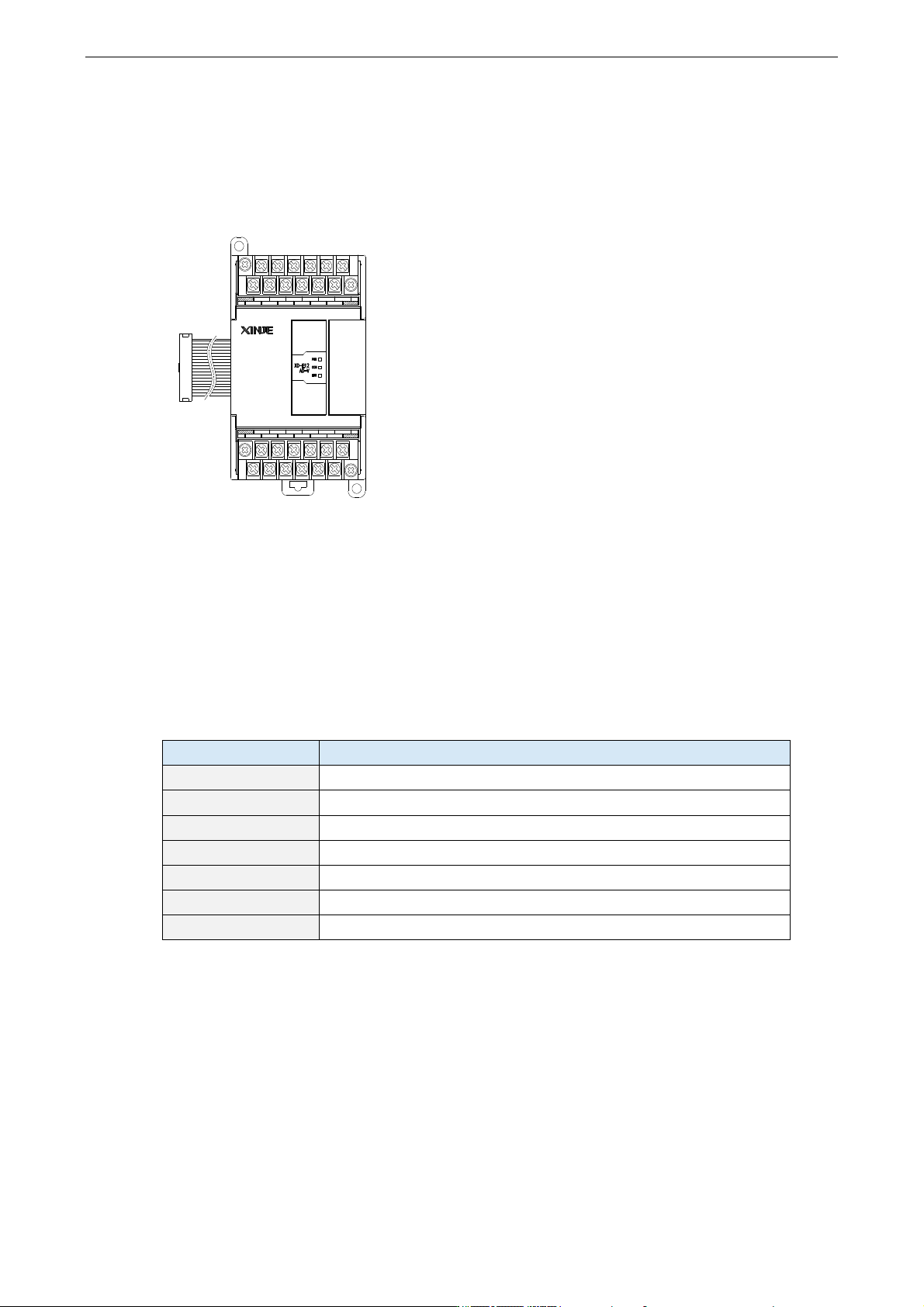

3.6 14bit 模拟量电压输入模块 XD-E12AD-V
3.6.1 模块特点及规格
XD-E12AD-V 模拟量输入模块，将 12 路模拟输入数值转换
成数字值，并且把他们传输到 PLC 主单元，且与 PLC 主单
元进行实时数据交互。
1）模块特点
⚫ 12 通道模拟量输入：电压输入。
⚫ 14 位的高精度模拟量输入。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量电压输入
模拟量输入范围
0~5V、0~10V、-5~5V、-10~10V（阻抗大于 1M）
最大输入范围
DC±15V
数字量输出范围
0~16383 或-8192~8191
分辨率
1/16383（14Bit）
综合精确度
±1%
转换速度
4ms/所有通道
模块供电电源
DC24V±10%，150mA
AI
AI
24V+
24V-
C1 C3
VI4VI3VI2VI1
VI6 VI8 VI9
C9C8
C7
C6
VI7
C2 C4C0
VI0
VI5
C5
VI11
VI10
