XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
123
5.2.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、

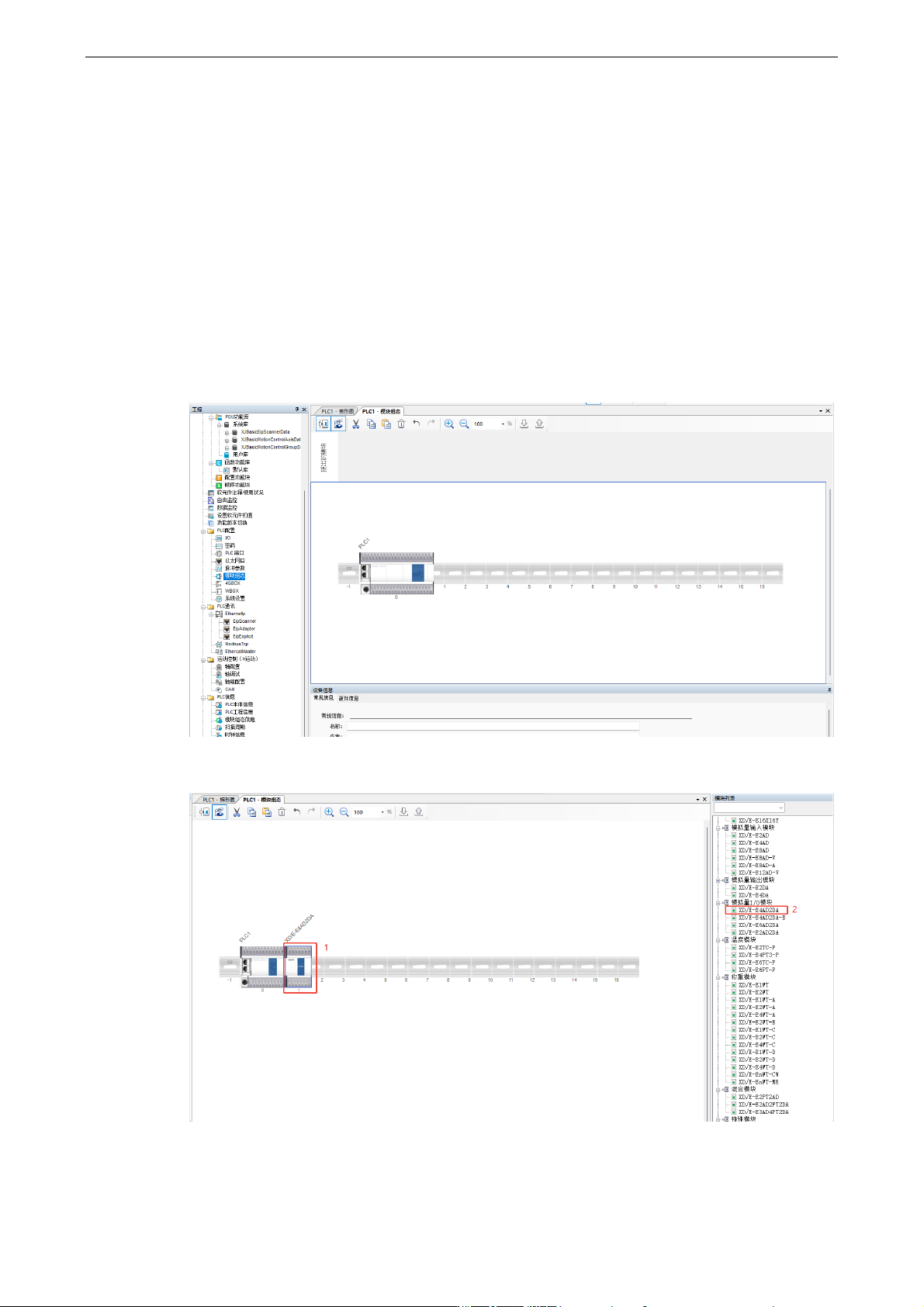

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可
以点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
124
3
、

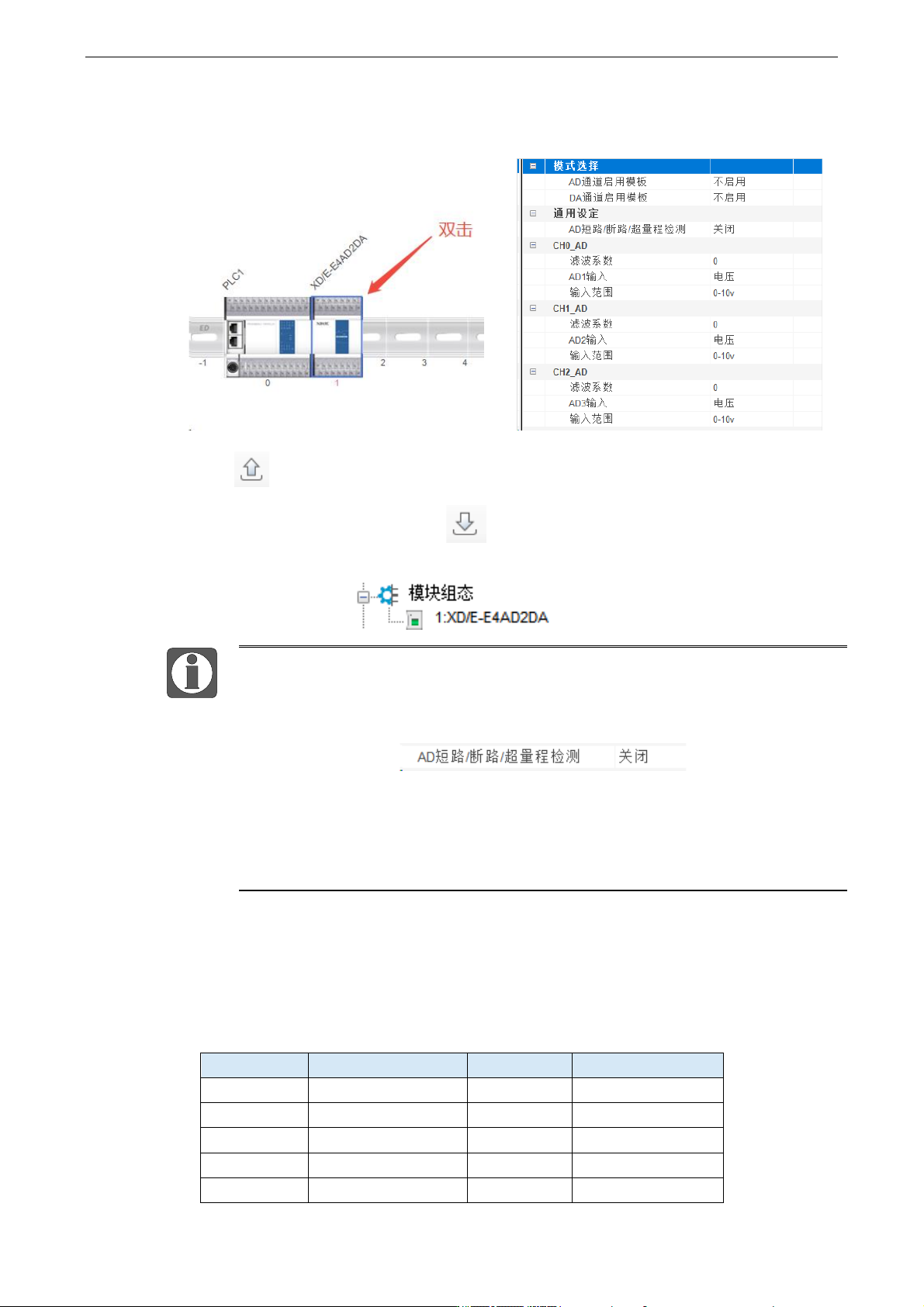

双击对应模块图标，可进入模块配置界面，选择 AD 的滤波系数和 AD DA 通道对应的电压
或电流输出模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ 一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波
值。
⚫ 滤波系数由用户设置为0~254，数值越小数据越稳定，但可能导致数据滞后；
设置为1时滤波效果最强，254时滤波效果最弱，默认为0（不滤波）。
⚫ ※当扩展模块“ ”设置为开启时，可
监控通道报警标志位X1xxxx查看通道状态。
例如：
AD第一个通道设置为电压模式，AD检测为短路/断路/超量程时，X10000会置
ON；
AD第一个通道设置为电流模式，AD检测为超量程时，X10000会置ON。
2）Flash 寄存器设置
扩展模块输入输出通道有电压、电流两种模式可选，电流有 0~20mA、4~20mA、-20~20mA 可
选，电压有 0～5V、0～10V、-5~5V、-10~10V 可选，通过 PLC 内部的特殊 FLASH 数据寄存器
SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
125
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
如上所示每个寄存器设定4个通道的模式，每个寄存器共有16个位，从低到高每4个
位依次设置4个通道的模式。
3）SFD 的位定义
以第一模块为例，说明设置方式。
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 1，通道 2 滤波系数
AD 滤波
系数
Byte1
AD 通道 3，通道 4 滤波系数
SFD351
Byte2
AD2
AD1
用来指定
AD 和 DA
模块的输
入范围，
Byte2 低 4
位为 AD
通道 1 的
设置位，
高 4 位为
AD 通道
2 的设置
位。Byte3
低 4 位为
AD 通道 3
的设置，
高 4 位为
AD 通道 4
的设置
位。Byte4
的低 4 位
为 DA 通
道 1 的设
置位，高
4 位为 DA
通道 2 的
设置位。
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
Byte3
AD4
AD3
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
SFD352
Byte4
DA2
DA1
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
Byte5
AD 通道短路/断路/超量程检测开关
SFD353~SFD359
保留
