XD 系列 PLC 扩展模块用户手册 8. 编码器检测模块
243

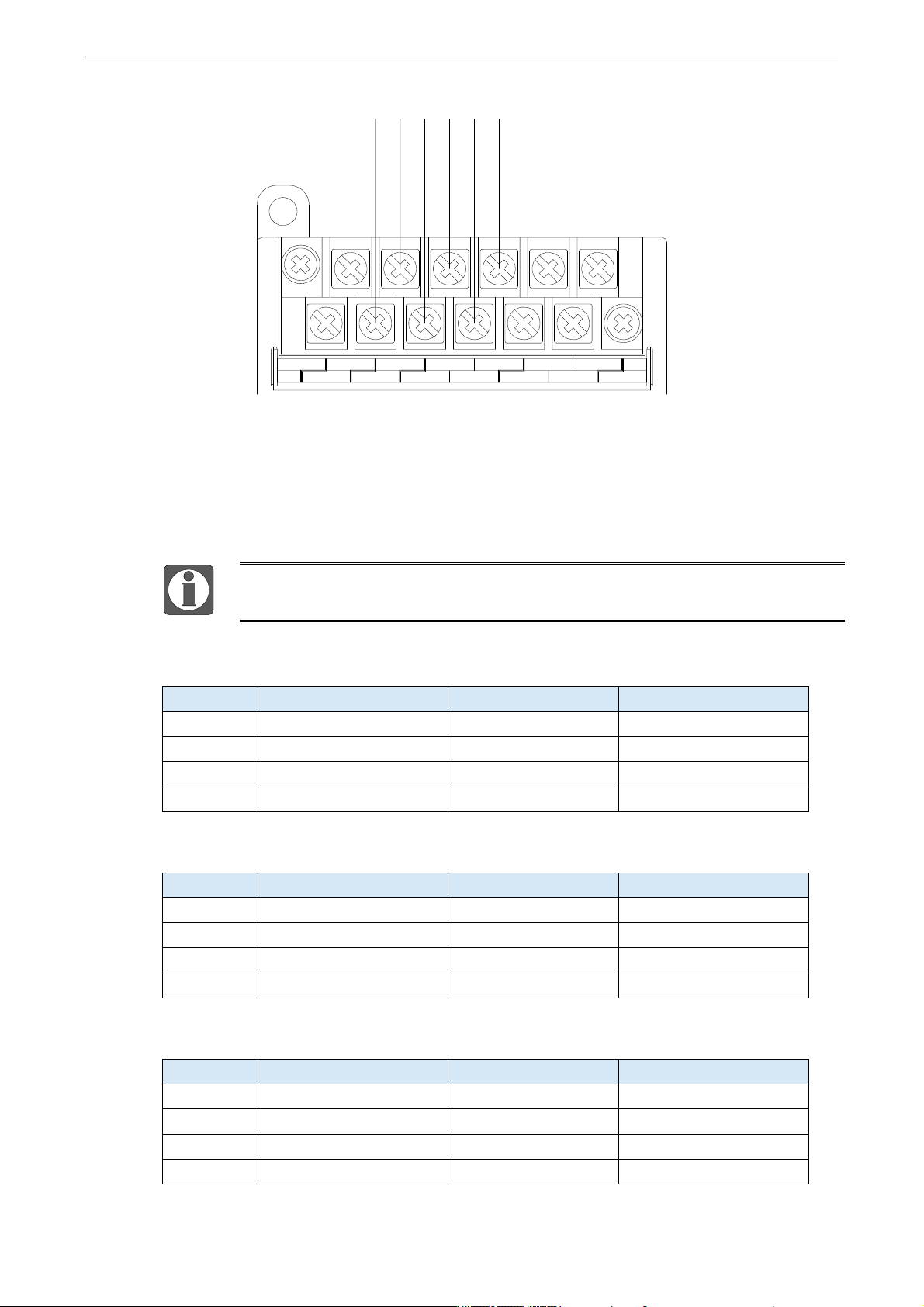

8.2.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开启才可以使用！
第一扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10000
Y10000
X10000
1CH
ID10002
Y10001
X10001
2CH
ID10004
Y10002
X10002
3CH
ID10006
Y10003
X10003
第二扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10100
Y10100
X10100
1CH
ID10102
Y10101
X10101
2CH
ID10104
Y10102
X10102
3CH
ID10106
Y10103
X10103
第三扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10200
Y10200
X10200
1CH
ID10202
Y10201
X10201
2CH
ID10204
Y10202
X10202
3CH
ID10206
Y10203
X10203
D1+
D1-
C1+
C1-
24V
0V
0V-1
24V-1
C2-
C2+
D2-
D2+
DC24V+（输出）
时钟发送+
DC24V-（输出）
时钟发送-
数据接收+
数据接收-
XD 系列 PLC 扩展模块用户手册 8. 编码器检测模块
244
第四扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10300
Y10300
X10300
1CH
ID10302
Y10301
X10301
2CH
ID10304
Y10302
X10302
3CH
ID10306
Y10303
X10303
第五扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10400
Y10400
X10400
1CH
ID10402
Y10401
X10401
2CH
ID10404
Y10402
X10402
3CH
ID10406
Y10403
X10403
第六扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10500
Y10500
X10500
1CH
ID10502
Y10501
X10501
2CH
ID10504
Y10502
X10502
3CH
ID10506
Y10503
X10503
第七扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10600
Y10600
X10600
1CH
ID10602
Y10601
X10601
2CH
ID10604
Y10602
X10602
3CH
ID10606
Y10603
X10603
第八扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10700
Y10700
X10700
1CH
ID10702
Y10701
X10701
2CH
ID10704
Y10702
X10702
3CH
ID10706
Y10703
X10703
第九扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10800
Y11000
X11000
1CH
ID10802
Y11001
X11001
2CH
ID10804
Y11002
X11002
3CH
ID10806
Y11003
X11003
XD 系列 PLC 扩展模块用户手册 8. 编码器检测模块
245
第十扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10900
Y11100
X11100
1CH
ID10902
Y11101
X11101
2CH
ID10904
Y11102
X11102
3CH
ID10906
Y11103
X11103
第十一扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11000
Y11200
X11200
1CH
ID11002
Y11201
X11201
2CH
ID11004
Y11202
X11202
3CH
ID11006
Y11203
X11203
第十二扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11100
Y11300
X11300
1CH
ID11102
Y11301
X11301
2CH
ID11104
Y11302
X11302
3CH
ID11106
Y11303
X11303
第十三扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11200
Y11400
X11400
1CH
ID11202
Y11401
X11401
2CH
ID11204
Y11402
X11402
3CH
ID11206
Y11403
X11403
第十四扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11300
Y11500
X11500
1CH
ID11302
Y11501
X11501
2CH
ID11304
Y11502
X11502
3CH
ID11306
Y11503
X11503
第十五扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11400
Y11500
X11500
1CH
ID11402
Y11501
X11501
2CH
ID11404
Y11502
X11502
3CH
ID11406
Y11503
X11503
