XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
47
3.2.8 编程举例
例：实时读取 4 个通道的数据（以第 1 个模块为例）
程序：
MOV ID10000 D0
SM0
MOV ID10001 D1
MOV ID10002 D2
MOV ID10003 D3
MSET Y10000 Y10003
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，不断将 1#模块第 0 通道的数据写入数据寄存器 D0；
第 1 通道的数据写入数据寄存器 D1；
第 2 通道的数据写入数据寄存器 D2；
第 3 通道的数据写入数据寄存器 D3；
由于所有通道都用到了，所以将所有通道的使能位全部打开。
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
48

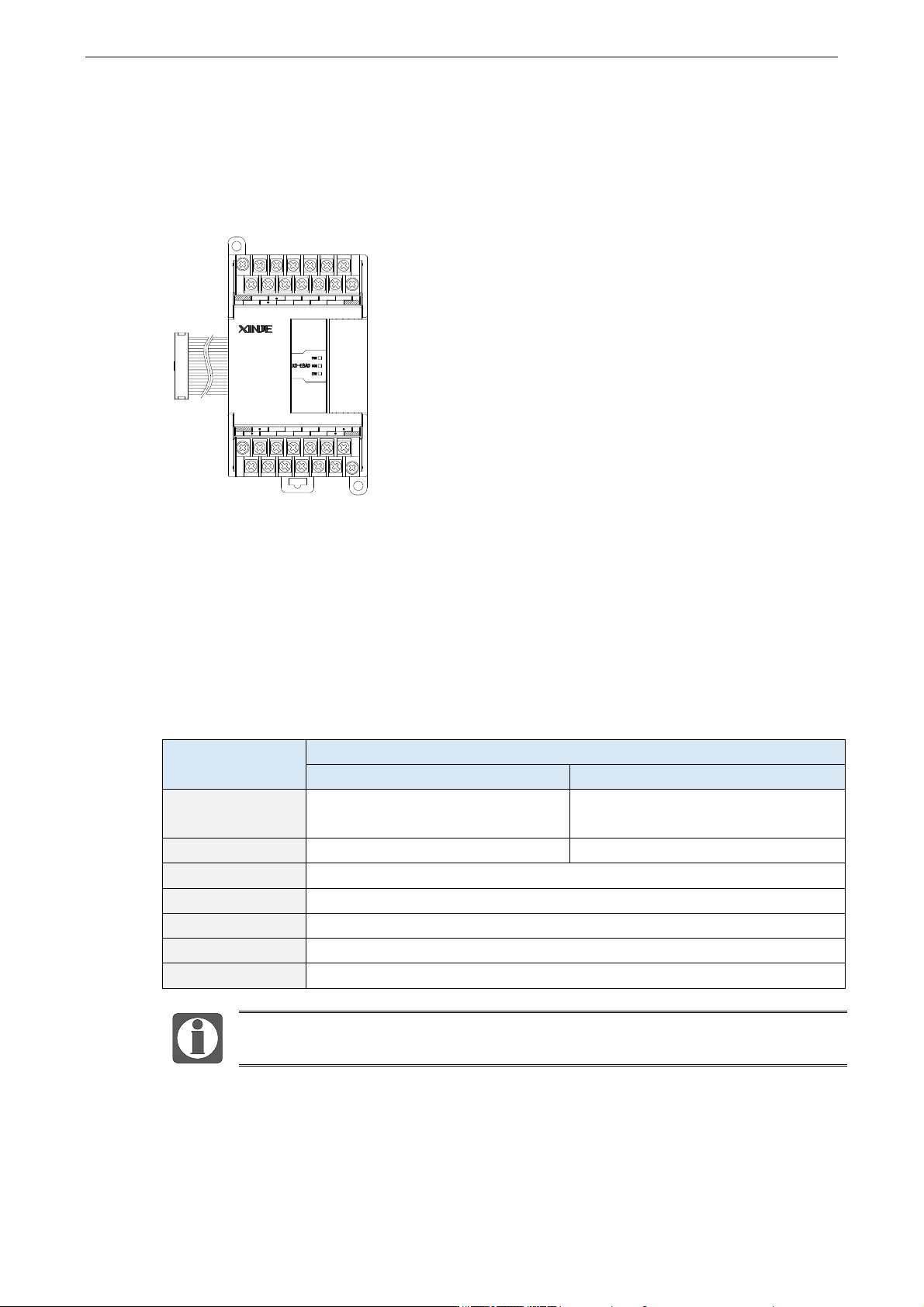

3.3 14bit 模拟量电流电压输入模块 XD-E8AD
3.3.1 模块特点及规格
XD-E8AD 模拟量输入模块，将 8 路模拟输入数值转换成数
字值，并且把他们传输到 PLC 主单元，且与 PLC 主单元进
行实时数据交互。
1）模块特点
⚫ 8 通道模拟量输入：前 4 路电压输入，后 4 路电流输入。
⚫ 14 位的高精度模拟量输入。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
模拟量输入
电压输入
电流输入
0~5V、0~10V、-5~5V、-10~10V
（阻抗大于 1M）
0~20mA、4~20mA、-20～20mA
（阻抗约为 120Ω）
DC±15V
-40~40mA
0~16383 或-8192~8191
1/16383（14Bit）
±1%
2ms/1 通道
DC24V±10%，150mA
V8 以下版本的 XD-E8AD 模块不支持-5~5V、-10~10V、-20~20mA 输入。
24V+
24V-
C0 C2
VI3VI2VI1VI0
AI0 AI2 AI3
C3C2C1
C0
AI1
C1 C3
AI
AI
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
49

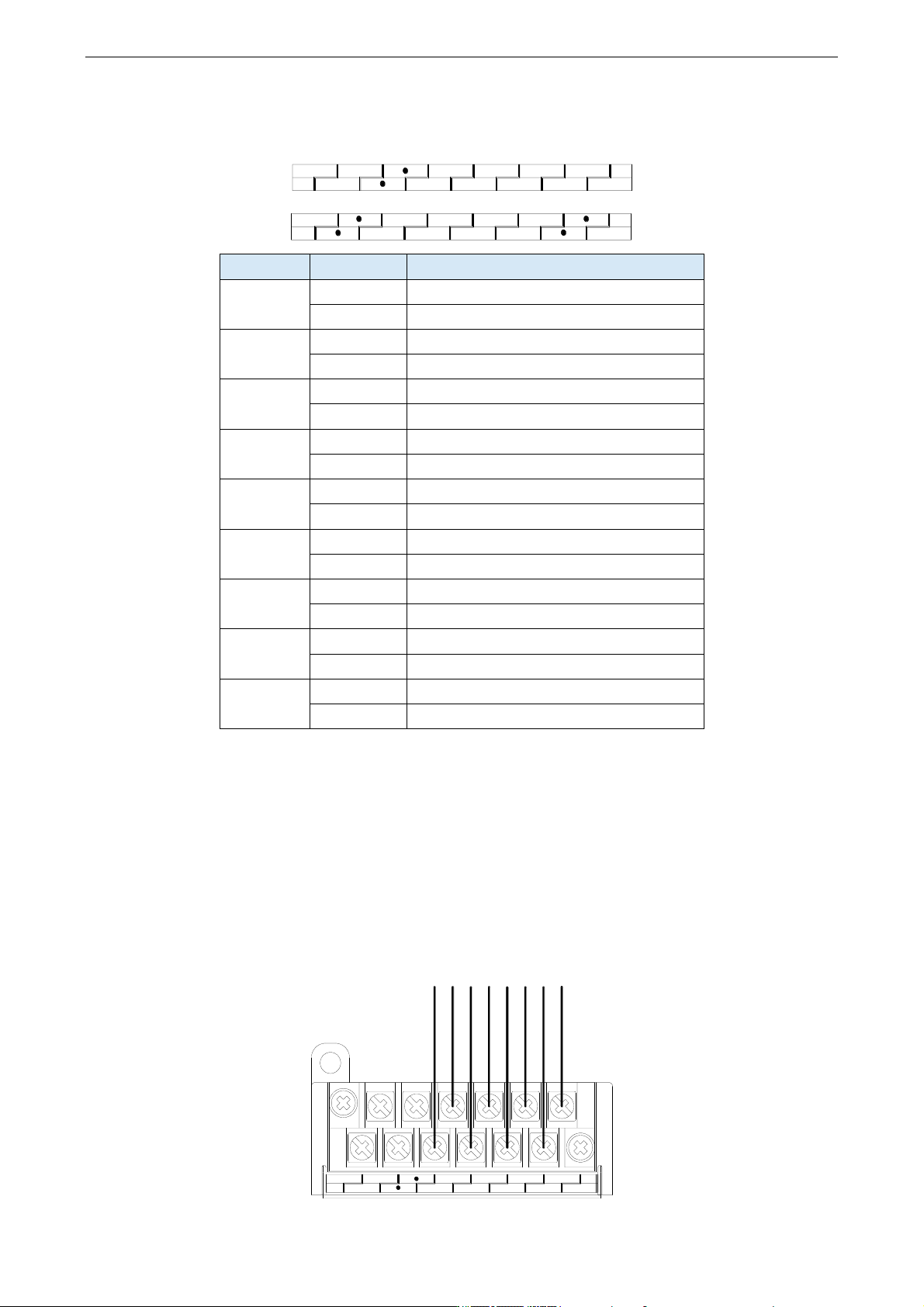

3.3.2 端子说明
通道
端子名
信号名
CH0
VI0
电压模拟量输入
C0
CH0 模拟量输入公共端
CH1
VI1
电压模拟量输入
C1
CH1 模拟量输入公共端
CH2
VI2
电压模拟量输入
C2
CH2 模拟量输入公共端
CH3
VI3
电压模拟量输入
C3
CH3 模拟量输入公共端
CH4
AI0
电流模拟量输入
C0
CH0 模拟量输入公共端
CH5
AI1
电流模拟量输入
C1
CH1 模拟量输入公共端
CH6
AI2
电流模拟量输入
C2
CH2 模拟量输入公共端
CH7
AI3
电流模拟量输入
C3
CH3 模拟量输入公共端
-
24V+
+24V 电源
24V-
电源公共端
3.3.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E8AD 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电压单端输入
24V+
24V-
C0 C2
VI3VI2VI1VI0
C1 C3
AI0 AI2 AI3
C3C2C1
C0
AI1
VI0+
VI0-
VI1+
VI1-
VI2+
VI2-
VI3+
VI3-
24V+
24V-
C0 C2
VI3VI2VI1VI0
C1 C3
