XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
125
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
如上所示每个寄存器设定4个通道的模式，每个寄存器共有16个位，从低到高每4个
位依次设置4个通道的模式。
3）SFD 的位定义
以第一模块为例，说明设置方式。
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 1，通道 2 滤波系数
AD 滤波
系数
Byte1
AD 通道 3，通道 4 滤波系数
SFD351
Byte2
AD2
AD1
用来指定
AD 和 DA
模块的输
入范围，
Byte2 低 4
位为 AD
通道 1 的
设置位，
高 4 位为
AD 通道
2 的设置
位。Byte3
低 4 位为
AD 通道 3
的设置，
高 4 位为
AD 通道 4
的设置
位。Byte4
的低 4 位
为 DA 通
道 1 的设
置位，高
4 位为 DA
通道 2 的
设置位。
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
Byte3
AD4
AD3
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
110：-20~20mA
SFD352
Byte4
DA2
DA1
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
保留
000：0~10V
001：0~5V
100：-10~10V
101：-5~5V
010：0~20mA
011：4~20mA
Byte5
AD 通道短路/断路/超量程检测开关
SFD353~SFD359
保留
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
126
例：要设置第一个模块的输入第 3、第 2、第 1、第 0 通道的工作模式分别为 0～20mA、4～
20mA、0～10V、0～5V，第 1、第 2 通道的滤波系数设置为 254，第 3、第 4 通道的滤波系数设
置为 100；输出第 1、第 0 通道的工作模式分别为 0～10V、0～20mA。
方法一：
可以在配置面板上直接配置，其配置方法如上所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=64FEH SFD351=2301H SFD352=2H
5.2.6 模数转换图

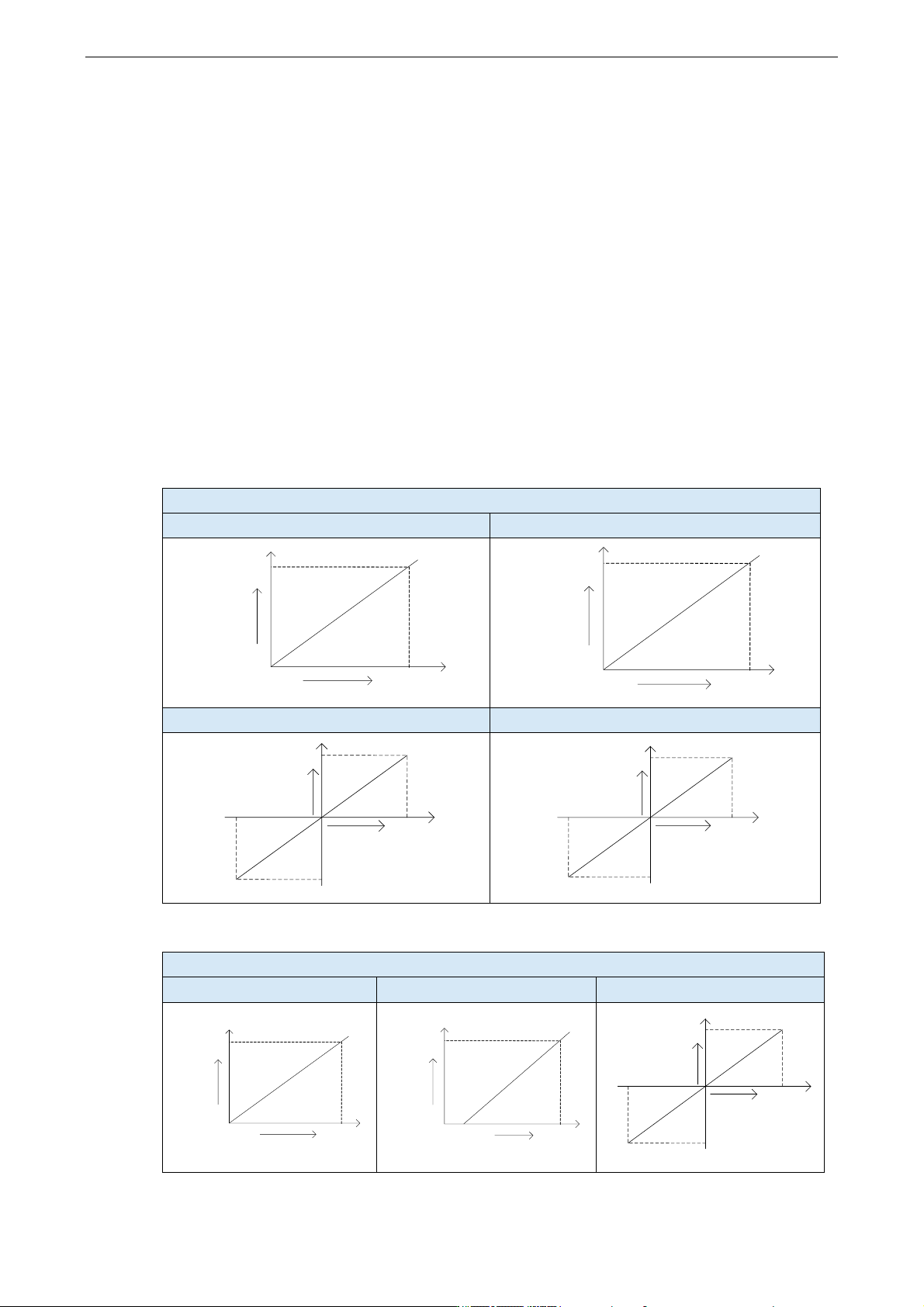

输入模拟量与转换的数字量关系如下表所示：
⚫ 模拟量电压模数转换图
输入模拟量与转换的数字量关系
0~5V 模拟量输入
0~10V 模拟量输入
5v
+16383
0
数
字
量
模拟量
10v
+16383
0
模拟量
数
字
量
-5~5V 模拟量输入
-10~10V 模拟量输入
8191
+5V
0
模拟量
数
字
量
-8192
-5V
8191
+10V
0
数
字
量
模拟量
-8192
-10V
⚫ 模拟量电流模数转换图
输入模拟量与转换的数字量关系
0~20mA 模拟量输入
4~20mA 模拟量输入
-20~20mA 模拟量输入
20mA
+16383
0
模拟量
数
字
量
20mA4mA
+16383
0
模拟量
数
字
量
8191
+20mA
0
数
字
量
模拟量
-8192
-20mA
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
127

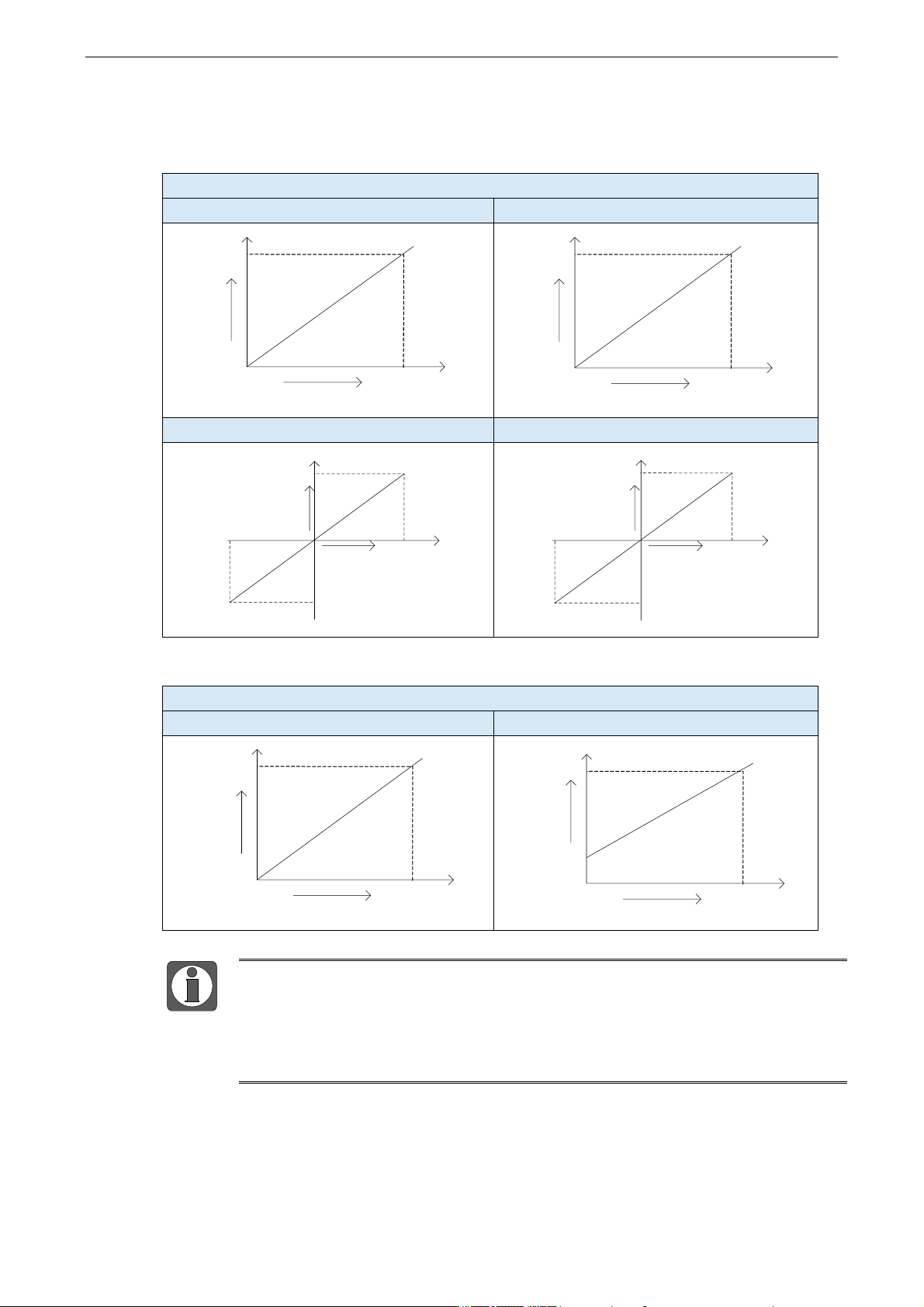

输出数字量与其对应的模拟量数据的关系如下表所示：
⚫ 模拟量电压模数转换图
输入数字量与转换的模拟量关系
0~5V 模拟量输出
0~10V 模拟量输出
5v
+4095
0
模
拟
量
数字量
10v
+40950
模
拟
量
数字量
-5~5V 模拟量输出
-10~10V 模拟量输出
5v
+2047
-5v
模
拟
量
数字量
-2048
10v
+2047
-10v
模
拟
量
数字量
-2048
⚫ 模拟量电流模数转换图
输入数字量与转换的模拟量关系
0~20mA 模拟量输出
4~20mA 模拟量输出
20mA
+40950
模
拟
量
数字量
20mA
4mA
+4095
0
模
拟
量
数字量
⚫ 在通道使能开关开启状态下，AD 电压输入悬空时，对应的 ID 寄存器显示为
16383；AD 电流输入悬空时，对应的 ID 寄存器显示为 0。在通道使能开关关
闭状态下，AD 电压/电流输入对应的 ID 寄存器显示为 0。
⚫ 当输入数据超出 K4095 时，DA 转换的模拟量数据保持 5V、10V 或 20mA 不
变。
