9 模拟量温度混合模块
9.1 模拟量温度混合模块概述
XD 系列模拟温度混合模块，支持模拟量输入、温度输入和模拟量输出。
9.1.1 命名规则
XD
E
AD
PT
DA
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入路数
2 或 3
④
信号类型
AD：表示模拟量信号输入
⑤
输入路数
2 或 4
⑥
信号类型
PT：表示 PT100 铂热电阻信号
⑦
输出路数
2
⑧
信号类型
DA：表示模拟量信号输出
9.1.2 型号一览
型号
描述
模拟量
温度混
合
XD-E2AD2PT2DA
2 通道模拟量输入（16bit）， 2 路 PT100 温度测量，2
通道模拟量输出（10bit）； 输入输出电压电流均可选
XD-E3AD4PT2DA
3 通道模拟量输入（14bit）， 4 路 PT100 温度测量，2
通道模拟量输出（10bit）；输入电流、输出电压可选
9.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
251
9.2 模拟量温度混合模块 XD-E2AD2PT2DA
9.2.1 模块特点及规格
XD-E2AD2PT2DA 模拟量扩展模块，将 2 路模拟输入数值
转换成数字值，对 2 点 PT100 温度信号进行处理，2 路数
字量转换成模拟量，并且把它们传输到 PLC 主单元，且
与 PLC 主单元进行实时数据交互。
1）模块特点
⚫ 具有 2 通道 16 位精度模拟量输入、2 通道 PT100 温度输入和 2 通道 10 位精度模拟量输
出。
⚫ 2 通道的电流、电压可选，电流 0~20mA、4~20mA 可选；电压 0~5V、0~10V 可选，通过
上位机设定。
⚫ 作为 XD 系列扩展模块，XD3/XD3E 系列最多可连接 10 台模块；XD5/XDM/XDC/XD5E/
XDME/XDH 系列最多可连接 16 台模块（XD1/XD2 系列不支持）。
2）模块规格
项目
模拟量输入（AD）
温度输入
（PT）
模拟量输出（DA）
电压输入(V)
电流输入(mA)
电压输出(V)
电流输出(mA)
模拟量输入范
围
0~5,0~10V
（阻抗大于
1M）
0~20,4~20mA
（阻抗约为
120Ω）
-100~500℃
—
最大输入范围
DC 0~15V
-20~40mA
—
模拟量输出范
围
—
—
0~5、0~10V
外部负载电阻
2KΩ~1MΩ
0~20、
4~20mA
外部负载电
阻小于 500Ω
数字输入范围
—
—
0~1023
数字输出范围
0~65535
-1000~5000
—
分辨率
1/65535(16Bit)
0.1℃
1/1023(10Bit)
综合精确度
±0.8%
±1%（相对最
大值）
±1%
转换速度
2ms/1 通道
2ms/1 通道
模块供电电源
DC24V±10%，150mA
A0
B0
B1
C1
VI0
AI0
CI0
V11
AI1
CI1A1
C0
AI
AO
24V-
24V+
AO0 CO0 AO1
VO0 VO1 CO1
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
252

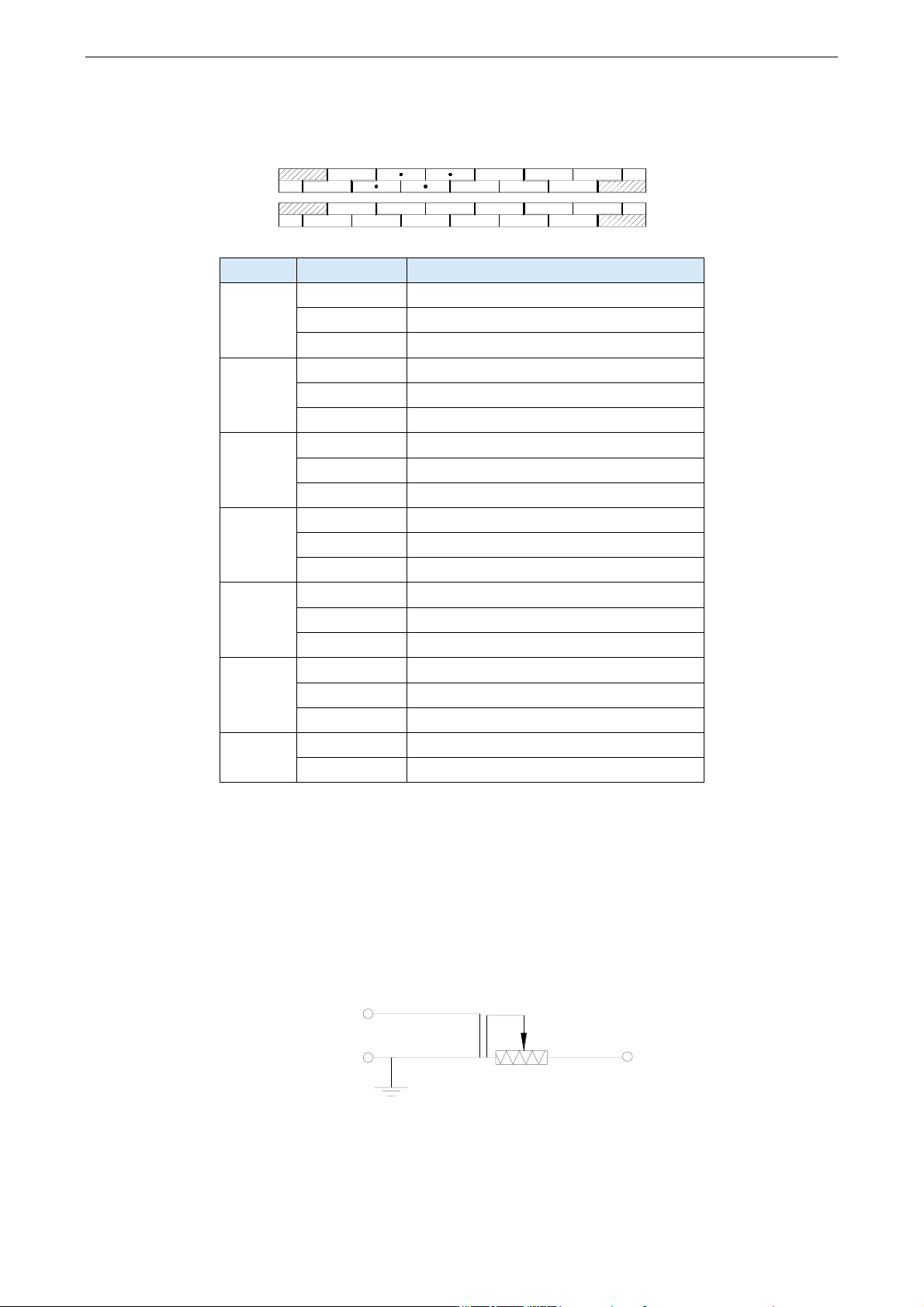

9.2.2 端子说明
通道
端子名
信号名
CH0
AI0
电流模拟量输入
VI0
电压模拟量输入
C0
CH0 模拟量输入公共端
CH1
AI1
电流模拟量输入
VI1
电压模拟量输入
C1
CH1 模拟量输入公共端
CH0
A0
CH0 的温度输入
B0
CH0 输入公共端
C0
CH0 输入公共端
CH1
A1
CH1 的温度输入
B1
CH1 输入公共端
C1
CH1 输入公共端
CH0
AO0
电流模拟量输出
VO0
电压模拟量输出
C0
CH0 模拟量输出公共端
CH1
AO1
电流模拟量输出
VO1
电压模拟量输出
C1
CH1 模拟量输出公共端
-
24V+
+24V 电源
24V-
电源公共端
9.2.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E2AD2PT2DA 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 三线制 PT100 铂热电阻的输入接线方式，具体方式如下：
其中，对于一般的三线制 PT100 铂热电阻，可根据导线颜色区分其接线方式，其中相同颜色的两
根导线可随机接至 B0 及 C0 端子侧，另一端可接至 A0 端。
24V-
24V+
AO0 CO0 AO1
VO0 VO1 CO1
B0
C0
A0
A1
B1
C1
VI0
AI0
CI0
VI1
AI1
CI1
B0
C0
A0
(GND)
