XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
159
6.3.12 编程举例
例：以 1#模块通道 1 为例：
程序：
M0
SBLOCK
顺序功能块1
M11
OUT Y10002
K10000 K0 K2 HD0
Y10003
TMR T3 K50 K100
T3
RST Y10003
RST M0
TO
SBLOCKE
置零
通道1清零
通道1砝码写入
HD0：砝码值写入
通道1标定
通道1标定
通道1砝码写入
说明：
通过 Y10002 进行清零。
通过 FORM/TO 指令进行砝码值写入，首先将砝码值输入到数据寄存器 HD0 中，置位 M0，将
数据寄存器 HD0 写入到#1 模块的通道 1；
先放置砝码，然后通过 Y10003 进行标定，当重量显示值与砝码值相同时，标定完成。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
160

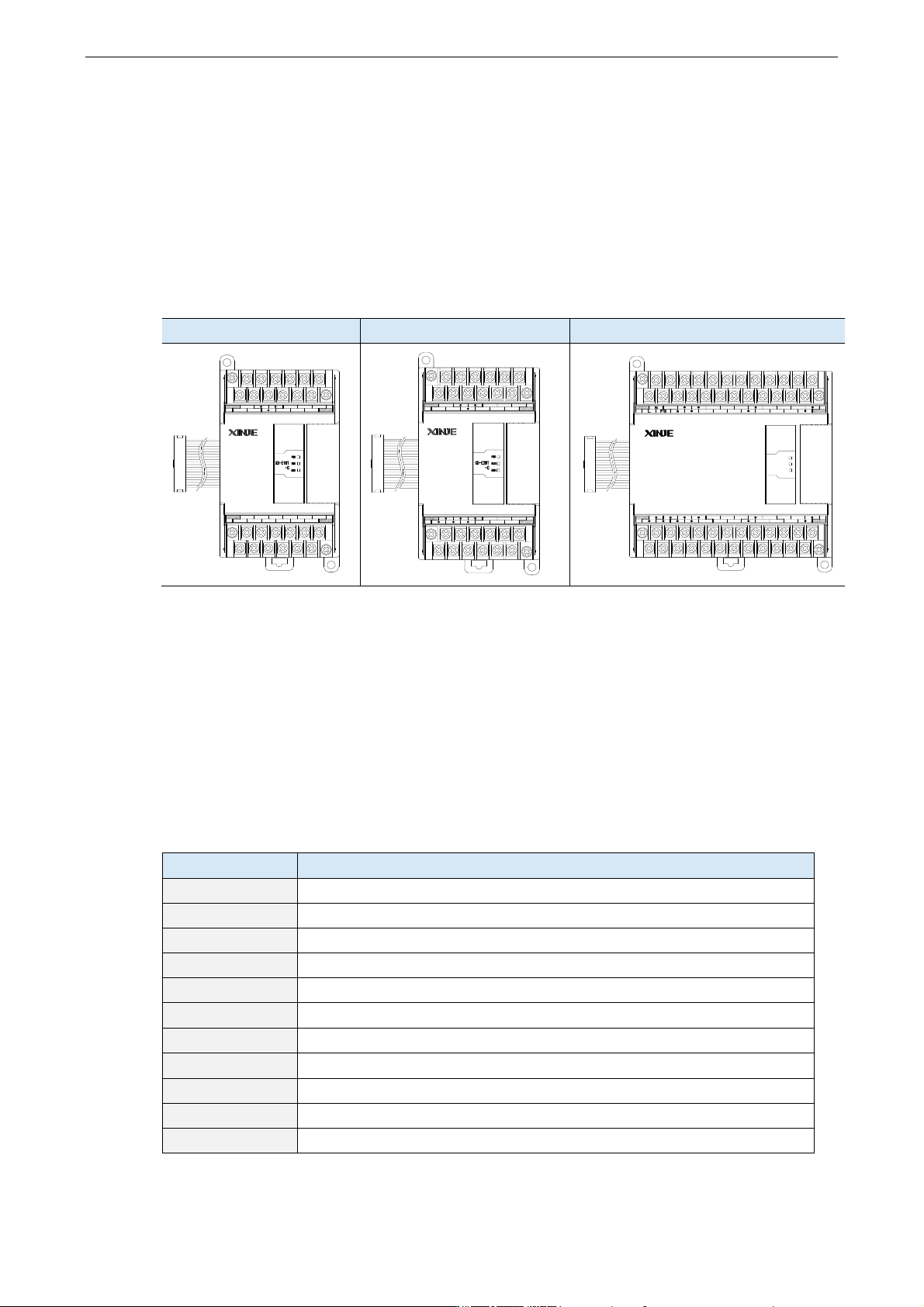

6.4 1~4 路压力测量模块 XD-EnWT-C
6.4.1 模块特点及规格
1/2/4 路压力测量模块 XD-E1/2/4WT-C 作为 XD 系列 PLC 的扩展模块，可用于检测 0～10mV 的
电压信号或采集压力传感器的电压信号，并将模拟量电压值通过 A/D 转换成数字值并进行
运算。
XD-E1WT-C
XD-E2WT-C
XD-E4WT-C
1）模块特点
⚫ 可采集 1/2/4 路压力传感器的模拟量电压信号。
⚫ 可检测 0～10mV 的电压信号。
⚫ 20 位的高精度 A/D 转换。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
说明
模拟量输入范围
DC0～10mV（传感器 2mv/v）
A/D 实际分辨率
1/1048575（20Bit）
最大显示分辨率
1/300000
非线性
0.01%F.S
转换速度
150 次/秒、300 次/秒、450 次/秒可选
模块供电电源
AC220V±10% 50/60Hz
传感器激励电源
5VDC/120mA，可并联 4 只 350Ω称重传感器；
使用环境
无腐蚀性气体
环境温度
-10℃~50℃
环境湿度
5~95%RH（不可结露）
软件版本
V3.5.1 及以上
SEN1+
EXC1- SIG1- SEN1-N
L
SIG1+EXC1+
AI
●
● ●
●
●
●
●
●
●
●
●
●
FG
SIG2-
SEN1+
EXC1- SIG1-
EXC2-
SEN1-
EXC2+
N
L
SIG1+
SEN2-
SEN2+SIG2+
EXC1+
AI
AI
FG
●
EXC0+
EXC0-
SIG0+
SIG0-
SEN0+
SEN0-
EXC1+
EXC1-
SIG1+
SIG1-
SEN1+
SEN1-
SEN3+
SEN3-
SEN2+
EXC3- SIG3-
SIG3+EXC3+
SEN2-
SIG2+
EXC2+
SIG2-EXC2-
PWR
RUN
ERR
XD-E4WT
-C
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
161

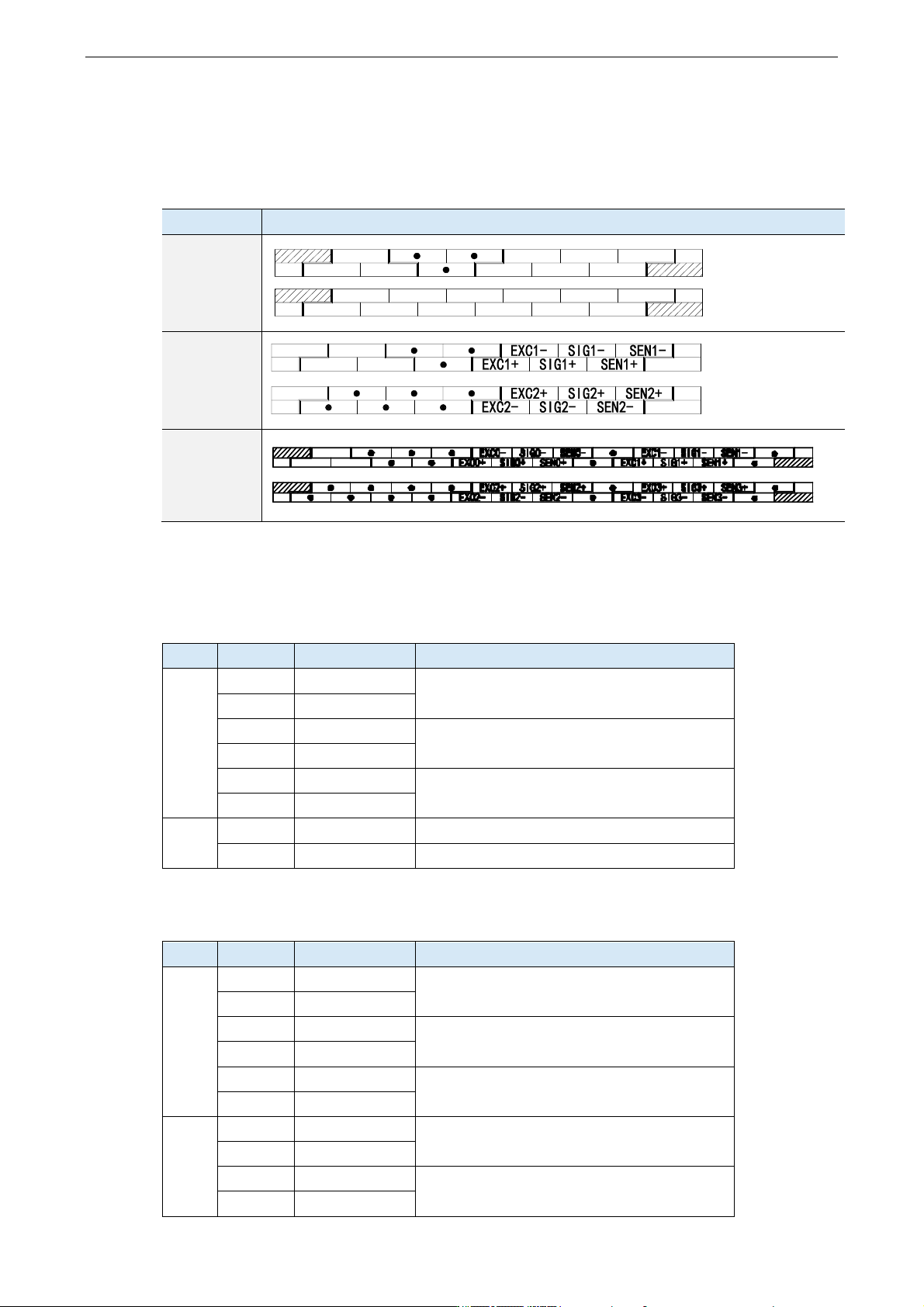

6.4.2 端子说明
1）端子排布
模块型号
端子排列
XD-E1WT-C
XD-E2WT-C
XD-E4WT-C
2）端子信号
⚫ XD-E1WT-C
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
-
L，N
模块电源
给模块供电，AC220V±10% 50/60Hz
FG
电源地
接地端子
⚫ XD-E2WT-C
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
CH2
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN1+
EXC1- SIG1- SEN1-N
L
SIG1+EXC1+
FG
●
● ●
●
●
●
●
●
●
●
●
●
L
N
FG
108.6
100.0
100.6
108.0
2-Ø4.3
PROGRAMMABLE CONTROLLER
89.9
XD-E4WT
-C
L
N
FG L
N
FG L
N
FG
PROGRAMMABLE CONTROLLER
XD-E4WT
-C
L
N
FG
