XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
147
6.3 2 路压力测量模块 XD-E2WT-B
6.3.1 模块特点及规格
两路压力测量模块 XD-E2WT-B 作为 XD 系列 PLC 的扩展
模块，可用于检测 0～10mV 的电压信号或采集压力传感
器的电压信号，并将模拟量电压值通过 A/D 转换成数字
值并进行运算。
1）模块特点
⚫ 可采集 2 路压力传感器的模拟量电压信号；
⚫ 可检测 0～10mV 的电压信号；
⚫ 24 位的高精度 A/D 转换；
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
说明
模拟量输入范围
DC0～10mV
分辨率
1/16777216（24Bit）
综合精确度
>0.01%
转换速度
10-200 次/秒可选
模块供电电源
DC24V±10%，100mA
传感器激励电源
5VDC/120mA，可并联 4 只 350Ω称重传感器；
使用环境
无腐蚀性气体
环境温度
-10℃~50℃
环境湿度
5~95%RH（不可结露）
软件版本
V3.4 及以上
24V+
24V-
SIG1-
SEN1+
SIG1+
SEN1-
AI
EXC1-
EXC1+
SH1
SIG2-
SEN2+
SIG2+
SEN2-
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
148

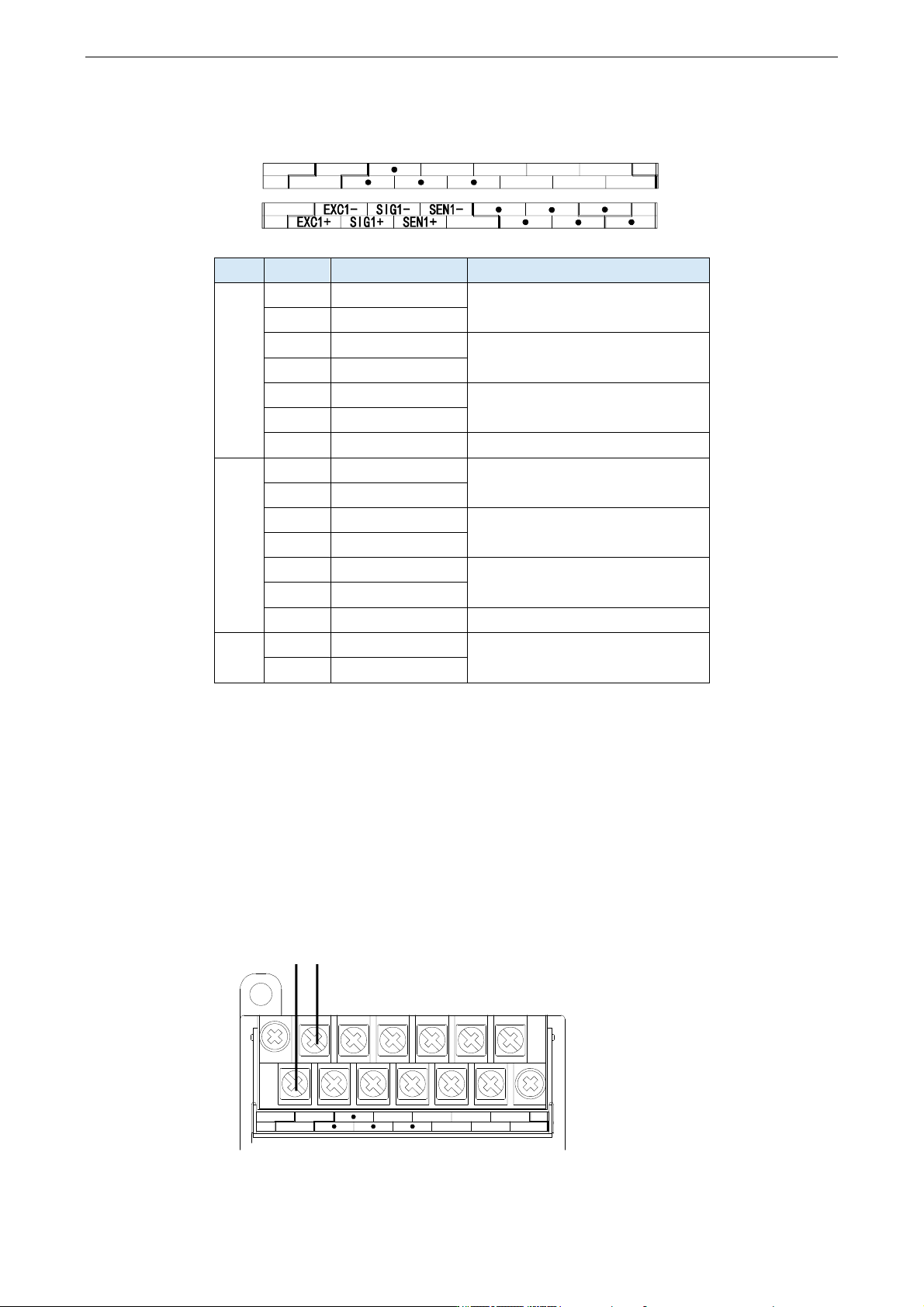

6.3.2 端子说明
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
SH1
屏蔽
接传感器接地端
CH2
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN2+
反馈正
接传感器反馈电压输出端
SEN2-
反馈负
SH2
屏蔽
接传感器接地端
-
24V+
+24V 电源
模块电源
24V-
电源公共端
6.3.3 外部连接
外部连接时，注意以下两个方面：
⚫ 模块外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
1）电源接线
24V+
24V-
SH2
SEN2+ SIG2+ EXC2+
SEN2-
SIG2- EXC2-
SH1
24V+
24V-
SH2
SEN2+ SIG2+ EXC2+
SEN2-
SIG2- EXC2-
外部电源
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
149
2）与传感器连接
⚫ 六线式的连接方式
⚫ 四线式的连接方式
如果传感器是四线制，将 EXC1-与 SEN1-短接，EXC1+与 SEN1+短接。
6.3.4 称重系统组成
成套工业称重系统（称）主要包括下列部件：
承重元件
JB
压力传感
器
压力传感
器
基础
XD-
E2WT-B
PLC
PC
显示
负荷
