XD 系列 PLC 扩展模块用户手册 3.模拟量输入模
48
3.3 14bit 模拟量电流电压输入模块 XD-E8AD
3.3.1 模块特点及规格
XD-E8AD 模拟量输入模块,将 8 模拟输入数值转换成数
字值,并且把他们传输到 PLC 主单元,且与 PLC 主单元进
行实时数据交互。
1)模块特点
8 通道模拟量输入: 4 路电压输入,后 4 路电流输入。
14 位的高精度模拟量输入。
作为 XD 系列的特殊功能模块,XD3/XD3E 多可在 PLC 主单元右边连接 10 台模块,
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块,XD1/XD2 支持扩展模块。
2)模块规格
模拟量输入
电压输入
电流输入
0~5V0~10V-5~5V-10~10V
(阻抗大于 1M
0~20mA4~20mA-2020mA
(阻抗约为 120Ω
DC±15V
-40~40mA
0~16383 -8192~8191
1/1638314Bit
±1%
2ms/1 通道
DC24V±10%150mA
V8 以下版本的 XD-E8AD 模块不支持-5~5V-10~10V-20~20mA 输入。
24V+
24V-
C0 C2
VI3VI2VI1VI0
AI0 AI2 AI3
C3C2C1
C0
AI1
C1 C3
AI
AI
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模
49
3.3.2 端子说
通道
端子名
信号名
CH0
VI0
电压模拟量输入
C0
CH0 模拟量输入公共端
CH1
VI1
电压模拟量输入
C1
CH1 模拟量输入公共端
CH2
VI2
电压模拟量输入
C2
CH2 模拟量输入公共端
CH3
VI3
电压模拟量输入
C3
CH3 模拟量输入公共端
CH4
AI0
电流模拟量输入
C0
CH0 模拟量输入公共端
CH5
AI1
电流模拟量输入
C1
CH1 模拟量输入公共端
CH6
AI2
电流模拟量输入
C2
CH2 模拟量输入公共端
CH7
AI3
电流模拟量输入
C3
CH3 模拟量输入公共端
-
24V+
+24V 电源
24V-
电源公共端
3.3.3 外部连接
外部连接时,注意以下几个方面:
为避免干扰,请使用屏蔽线,并对屏蔽层单点接地。
XD-E8AD 外接+24V 电源时,请使用 PLC 本体上的 24V 电源,避免干扰。
1)电压单端输入
24V+
24V-
C0 C2
VI3VI2VI1VI0
C1 C3
AI0 AI2 AI3
C3C2C1
C0
AI1
VI0+
VI0-
VI1+
VI1-
VI2+
VI2-
VI3+
VI3-
24V+
24V-
C0 C2
VI3VI2VI1VI0
C1 C3
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模
50

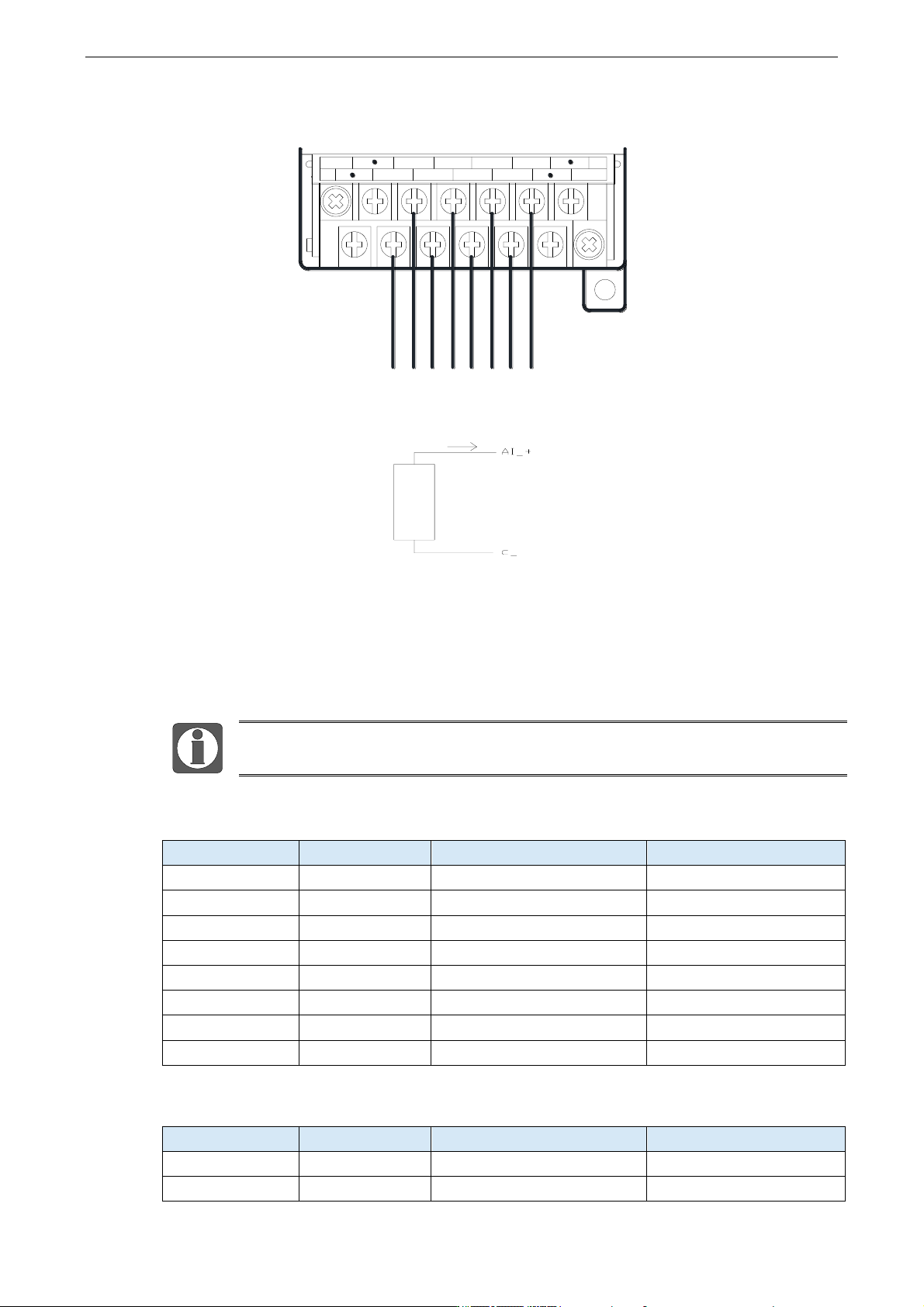

2)电流单端输入
XD-E8AD 电流输入侧接线如下图所示:
3.3.4 输入定义号分配
XD 系列模拟量模块不占 I/O 单元,转换的数值直接送入 PLC 寄存器,通道对应的 PLC 寄存
器定义号如下:
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10000
Y10000
X10000
1CH
ID10001
Y10001
X10001
2CH
ID10002
Y10002
X10002
3CH
ID10003
Y10003
X10003
4CH
ID10004
Y10004
X10004
5CH
ID10005
Y10005
X10005
6CH
ID10006
Y10006
X10006
7CH
ID10007
Y10007
X10007
第二扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10100
Y10100
X10100
1CH
ID10101
Y10101
X10101
AI0 AI2 AI3
C3C2C1
C0
AI1
AI0-
AI0+
AI1-
AI1+
AI2-
AI2+
AI3-
AI3+
