XD 系列 PLC 扩展模块用户 手册 2. 数字量扩展 模块 10 2.1.2 型号说明 型号 功能说明 NPN 输入 型 PNP 输入型 XD -E8X XD -E8PX 8 通道开关量输 入 XD -E8YR - 8 通道继电器输 出 XD -E8YT - 8 通道晶体管输 出 XD-E8X 8YR XD-E8PX8YR 8 通道开关量输 入， 8 通道 继电器 输出 XD-E8X 8YT XD-E8PX8YT 8 通道开关量输 …
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
9
2 数字量扩展模块
2.1 模块概述
XD 系列 PLC 可外部扩展 XD-EnXmY 输入输出模块，每
个 XD3/XD3E 系列 PLC 可 扩 展 10 个 模 块 、
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，
XD1/XD2 不支持扩展模块；模块种类丰富，外形小巧，
为更多的输入和输出点提供了可能，满足了实际生产需
要。
2.1.1 命名规则
XD E
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入点数
8 或 16 或 32
④
输入点类型
X：表示输入点为 NPN 型输入
PX：表示输入点为 PNP 型输入
⑤
输出点数
8 或 16 或 32
⑥
输出形式
YT：晶体管输出
YR：继电器输出
⑦
电源类型
E：AC220V
C：DC24V
⚫ XD-E8YT/R、XD-E16YT/R 机型无需外部供电；XD-E8X、XD-E16X、XD-
E8X8YT/R 机型为 DC 24V 供电。
3210
7654
X
X
X0
X1
X2
X3
X4
X5
X6
X7
COM
COM
X12
X13
X14
X15
X16
X17X11
24V+
24V- COM
COM
X10
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
10
2.1.2 型号说明
型号
功能说明
NPN 输入型
PNP 输入型
XD-E8X
XD-E8PX
8 通道开关量输入
XD-E8YR
-
8 通道继电器输出
XD-E8YT
-
8 通道晶体管输出
XD-E8X8YR
XD-E8PX8YR
8 通道开关量输入，8 通道继电器输出
XD-E8X8YT
XD-E8PX8YT
8 通道开关量输入，8 通道晶体管输出
XD-E16X
XD-E16PX
16 通道开关量输入
XD-E16YR
-
16 通道继电器输出
XD-E16YT
-
16 通道晶体管输出
XD-E16X16YR-E
XD-E16PX16YR-E
16 通道开关量输入，16 通道继电器输出，
AC220V
XD-E16X16YR-C
XD-E16PX16YR-C
16 通道开关量输入，16 通道继电器输出，DC24V
XD-E16X16YT-E
XD-E16PX16YT-E
16 通道开关量输入，16 通道晶体管输出，
AC220V
XD-E16X16YT-C
XD-E16PX16YT-C
16 通道开关量输入，16 通道晶体管输出，DC24V
XD-E32YR-E
-
32 通道继电器输出，AC220V
XD-E32YR-C
-
32 通道继电器输出，DC24V
XD-E32YT-E
-
32 通道晶体管输出，AC220V
XD-E32YT-C
-
32 通道晶体管输出，DC24V
XD-E32X-E
XD-E32PX-E
32 通道开关量输入，AC220V
XD-E32X-C
XD-E32PX-C
32 通道开关量输入，DC24V
2.1.3 模块规格
项目
规格
输入电源电压
DC24V±10% （32 点 I/O 模块为 AC220V±10%）
使用环境
无腐蚀性气体
环境温度
0℃~60℃
环境湿度
5~95%
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
11

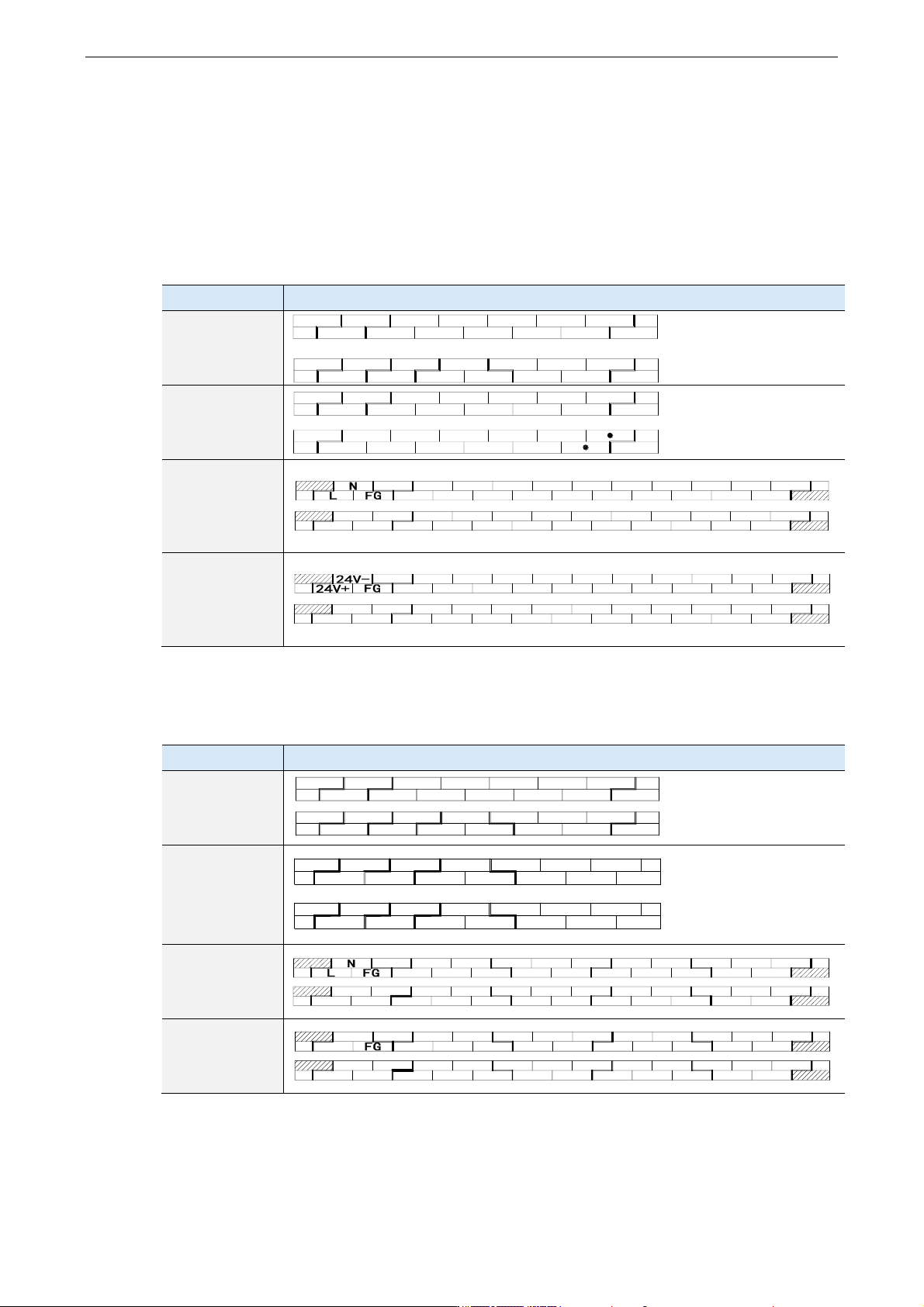

2.2 端子排列
NPN 输入型模块与 PNP 输入型模块端子排列相同。
2.2.1 数字量输入模块端子排列
模块型号
端子排列
XD-E8X
XD-E16X
XD-E32X-E
XD-E32X-C
2.2.2 数字量输出模块端子排列
模块型号
端子排列
XD-E8YR
XD-E8YT
XD-E16YR
XD-E16YT
XD-E32YR-E
XD-E32YT-E
XD-E32YR-C
XD-E32YT-C
X0
X1
X2
X3
X4
X5
X6
X7
24V+
24V-
COM
COM
●
● ●
●
●
●
● ● ●
●
●
●
X0
X1
X2
X3
X4
X5
X6
X7
24V+
24V-
COM
COM
COM
COM
X12
X13
X14
X15
X16
X17X11
X10
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
●
COM
COM
X20
X21
X22
X23
X24
X25
X26
X27
X30
X31
X32
X33
X34
X35
X36
X37
24V
0V
●
●
●
X12
X13
X14
X15
X16
X17
●
●
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
●
COM
COM
X20
X21
X22
X23
X24
X25
X26
X27
X30
X31
X32
X33
X34
X35
X36
X37
24V
0V
●
●
●
X10
X11
X12
X13
X14
X15
X16
X17
●
●
● ● ● ● ●
● ● ● ● ●
●
●
COM0
Y0
COM2
Y2
Y3
COM3
Y4
Y5
Y6
Y7Y1
COM1
Y6
Y7
Y4
Y5
Y3
COM3
COM2
Y2
COM1
Y1
Y10 Y12 COM7 Y15 Y17
Y16Y14Y13COM6COM5
C0M4
Y11
COM0
Y0
●
COM
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
Y13
COM3
Y14
Y15
Y16
Y17
24V
0V
●
COM5
COM6
COM7
Y34
Y37
COM4
●
Y20
Y21
Y22
Y23
Y24
Y25
Y26
Y27 Y30
Y31
Y32
Y33
Y35
Y36
●
COM
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
Y13
COM3
Y14
Y15
Y16
Y17
24V
0V
●
COM5
COM6
COM7
Y34
Y37
COM4
●
Y20
Y21
Y22
Y23
Y24
Y25
Y26
Y27
Y30
Y31
Y32
Y33
Y35
Y36
24V-
24V+
