XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
139
6.2.7 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、

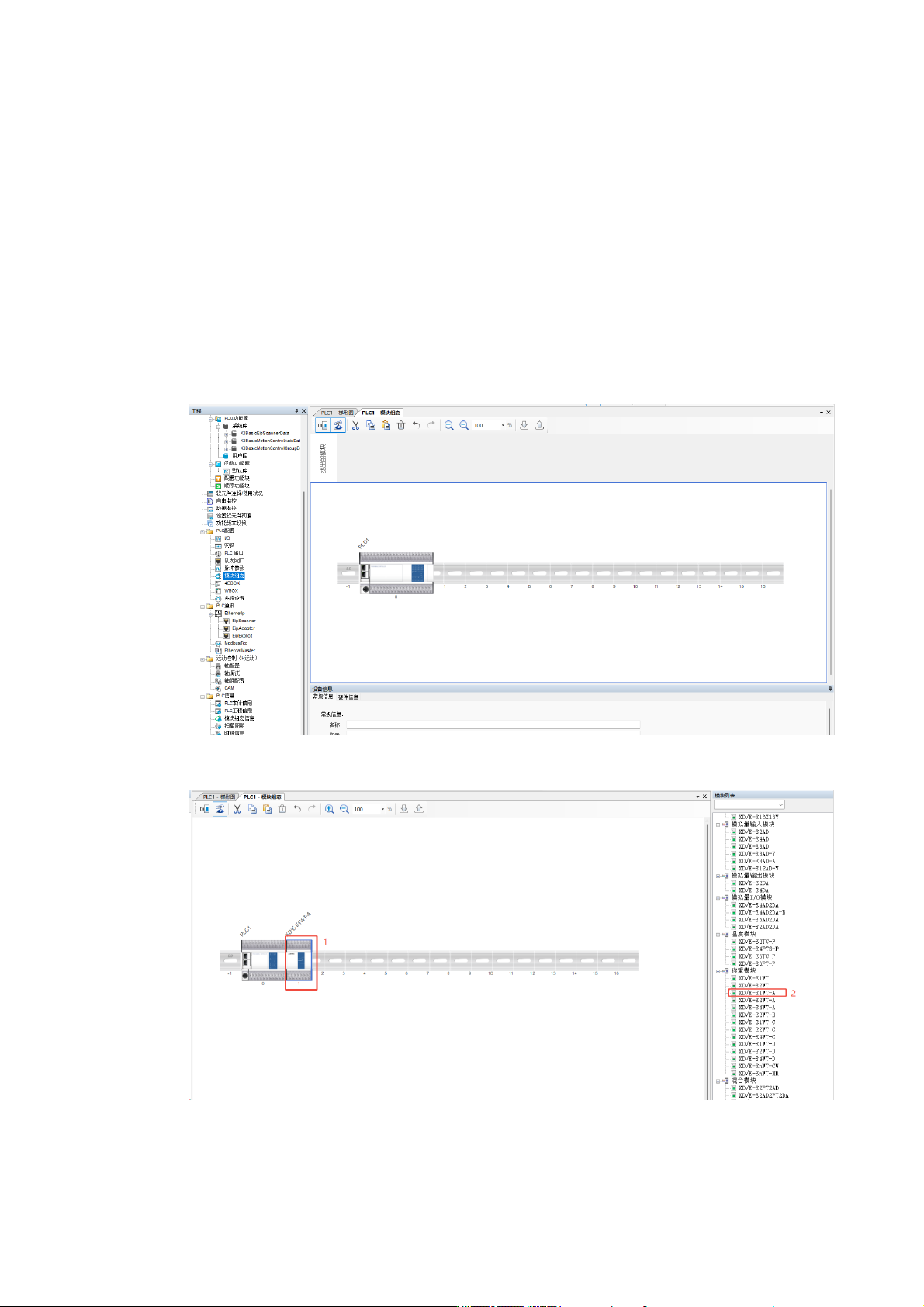

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
140
3
、

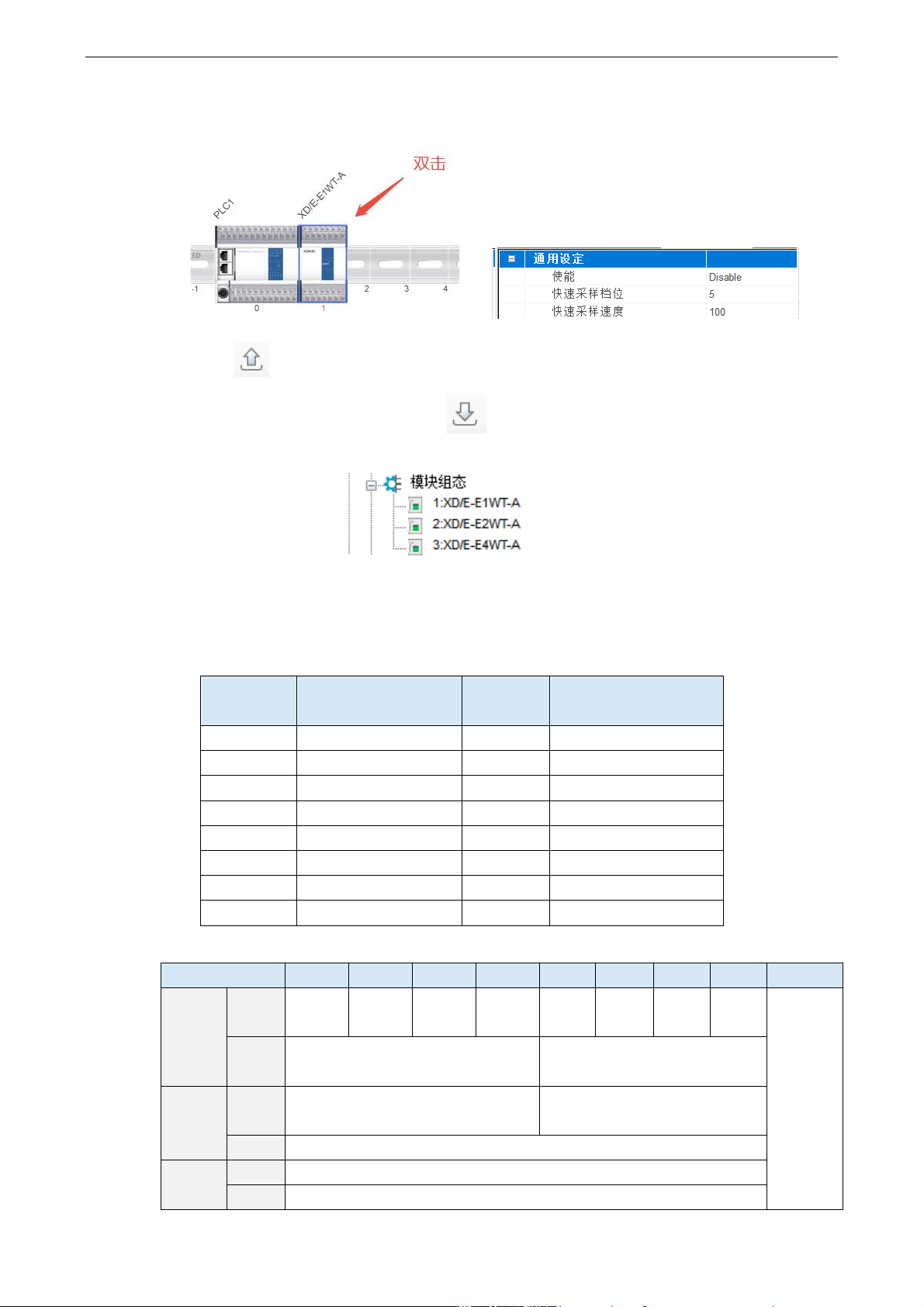

双击对应模块图标，可进入模块配置界面，选择快速采样挡位和快速采样速度。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
2）Flash 寄存器配置
扩展模块可设定档位和自定义快采样频率，通过 PLC 内部的特殊 FLASH 数据寄存器 SFD 进行
设置。如下所示：
模块 ID 号
配置信息地址
模块 ID
号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
SFD350~SFD359 寄存器说明：
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
CH4
使能
CH3
使能
CH2
使能
CH1
使能
-
-
-
-
慢采样
速度默
认
5Hz，
快采 15
档为自
定义速
度档位
Byte1
CH2 快采样速度档位（0-15）
CH1 快采样速度档位（0-
15）
SFD351
Byte2
CH4 快采样速度档位（0-15）
CH3 快采样速度档位（0-
15）
Byte3
CH1 自定义快采样速度（Hz）（10-255）
SFD352
Byte4
CH2 自定义快采样速度（Hz）（10-255）
Byte5
CH3 自定义快采样速度（Hz）（10-255）
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
141
SFD353
Byte6
CH4 自定义快采样速度（Hz）（10-255）
Byte7
保留
SFD354~SFD359
保留
XD-E1WT-A 无 CH2~CH3；XD-E2WT-A 无 CH3~CH4。
6.2.8 模块设定
以 1#模块通道 1 为例：
1）称量单位设定
在PLC程序中通过To指令写入砝码重量。假设称量物体重量是1KG，要求单位精确到千克则写入
1，要求单位精确到克则写入1000，要求单位精确到0.1克则写入10000。
2）采样频率设定
采样频率分为快采样和慢采样，可通过 Y10003 切换，慢采样默认频率 5HZ, 快采样可通过 PLC
扩展模块配置表中选取档位，总共分为 15 档。0-14 档每个档位对应不同的采样频率和滤波参
数，由低到高，用户可根据现场需求选择合适的档位，具体请参考《默认档位参数表》；15 档为
自定义模式，当 0-14 档默认参数不能满足现场需求或用户需要自由调整采样频率和滤波参数
时，用户可以通过配置界面配置快采样频率（其他档位此参数无效）和 FROM/TO 指令写入滤
波参数。
3）共振频率测定
1
、
共振频率是由机械设备产生的相对固定的震动干扰，仅第一次装机时进行测定。
2
、
将模块重新上电或者用FROM/TO指令把砝码值写0。
3
、
然后切换到快采样模式（Y10000为ON），置位Y10003，模块就自动进行共振频率的测
定，然后后关闭Y10003，测定完成后X10000自动置ON，测到的频率自动被输入模块，无
需手动输入。（必须在快采打开时测共振频率）
4）标定
首次使用模块前，必须对压力传感器进行标定。
以 1#模块通道 1 为例：
1
、
确定模块已经连接入称重系统。判断方法：用上位机软件监控 ID10000 是否有数值上下波
动（波动大小跟传感器量程有关），并且增大负载压力数值增大，如果 ID10000 没有数
值，检查传感器和接线，如果有数值但增大负载压力数值减小，说明传感器装反，重新调
整传感器位置或者将传感器输出信号正端和负端接线交换；
2
、
标定之前，关闭快采样使能 Y10000；
3
、
使压力传感器空载，待秤体稳定之后置零，瞬时导通清零使能 Y10002；
4
、
将一定重量的负载放在秤体上，通过 To 指令写入相应砝码重量，待秤体稳定之后标定，
导通标定使能 Y10003，当 ID10002 显示值等于砝码值时标定完成，关闭 Y10003；
5
、
至此校正已经完成。在称重时，模块会根据采集到的空载和标定值自动计算调整，最后给
出正确的称重重量。
