XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
276
3）SFD 的位定义
以第一模块为例，说明设置方式。
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 0 滤波系数
AD 滤波系数
Byte1
AD 通道 1 滤波系数
SFD351
Byte2
AD 通道 2 滤波系数
Byte3
PT 通道 0 滤波系数
PT 滤波系数
SFD352
Byte4
PT 通道 1 滤波系数
Byte5
PT 通道 2 滤波系数
SFD353
Byte6
PT 通道 3 滤波系数
Byte7
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
用来指定 AD
和 DA 模块的
输入范围，
Byte7 低 4
位为 AD 通道
1 的设置位，
高 4 位为 AD
通道 2 的设置
位。Byte8 低 4
位为 AD 通道
3 的设置，高 4
位为 DA 通道
1 的设置位。
Byte9 的低 4
位为 DA 通道
2 的设置位，
高 4 位保留。
AD2
AD1
保留
010：0~20mA
011：4~20mA
保留
010：0~20mA
011：4~20mA
SFD354
Byte8
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
DA1
AD3
保留
000：0~10V
001：0~5V
保留
010：0~20mA
011：4~20mA
Byte9
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
DA2
保留
保留
000：0~10V
001：0~5V
SFD355~SFD359
保留
例：要设置第一个模块的输入第 3、第 2、第 1、第 0 通道的工作模式分别为 0～20mA、4～
20mA、0～10V、0～5V，第 1、第 2 通道的滤波系数设置为 254，第 3、第 4 通道的滤波系数设
置为 100；输出第 1、第 0 通道的工作模式分别为 0～10V、0～20mA。
方法一：
可以在配置面板上直接配置，其配置方法如上所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=FEFEH SFD351=4C1H SFD352=10H
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
277
9.3.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
输入模拟量与转换的数字量关系
0-20mA 模拟量输入
4-20mA 模拟量输入
20mA
+16383
0
模拟量
数
字
量
20mA4mA
+16383
0
模拟量
数
字
量
输出数字量与其对应的模拟量数据的关系如下表所示：
输出模拟量与输入的数字量关系
0-5V 模拟量输出
0-10V 模拟量输出
5v
+1023
0
模
拟
量
数字量
10v
+10230
模
拟
量
数字量
当输入数据超出K1023时，D/A转换的输出模拟量数据保持5V、10V或20mA不变。
9.3.7 外形尺寸图
（单位：mm）
63.0
100.0
108.0
55.0
2-
∅
4.3
A0
B0
B1
C1
A2
B2
C2
A3
B3
C3A1
C0
89.9
AI
A
C4C3C2C1C0
VO1VO0AI2AI1AI024V-
24V+
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
278
9.3.8 编程举例
例：现有一路压力传感器输出信号需要采集（压力传感器性能参数：检测压力范围 0Mp~10Mp，输
出模拟量信号为 4~20mA），同时需要输出一路 0V~10V 电压信号给变频器。
分析：
由于压力传感器的压力检测范围为 0Mp~10Mp，对应输出的模拟量为 4~20mA，扩展模块通过模
数转换转化的数字量范围为 0~16383；所以我们可以跳过中间转换环节的模拟量 4~20mA，直接
就是压力检测范围为 0Mp~10Mp 对应数字量范围 0~16383；10Mp/16384=0.0006103515 为扩展模
块所采集的数字量每个数字 1 所对应的压强值，所以只要将扩展模块 ID 寄存器中采集的实时数
值乘以 0.0006103515 就能计算出当前压力传感器的实时压强；例如在 ID 寄存器里采集的数字量
是 4096，则对应压强则为 2.5Mp。
同理，扩展模块寄存器 QD 中的设 定数字 量 范围 0~1023 对应 电 压输出 信号 0V~10V，
10V/1023=0.0097656 则表示扩展模块寄存器 QD 中每设定一个数字量就对应输出多少电压值；例
如现在需要输出 3V 电压值，3V/0.0024414=307，将计算出的数字量数值送到对应的 QD 寄存器。
请使用浮点数运算进行计算，否则将会影响计算精度甚至无法计算！

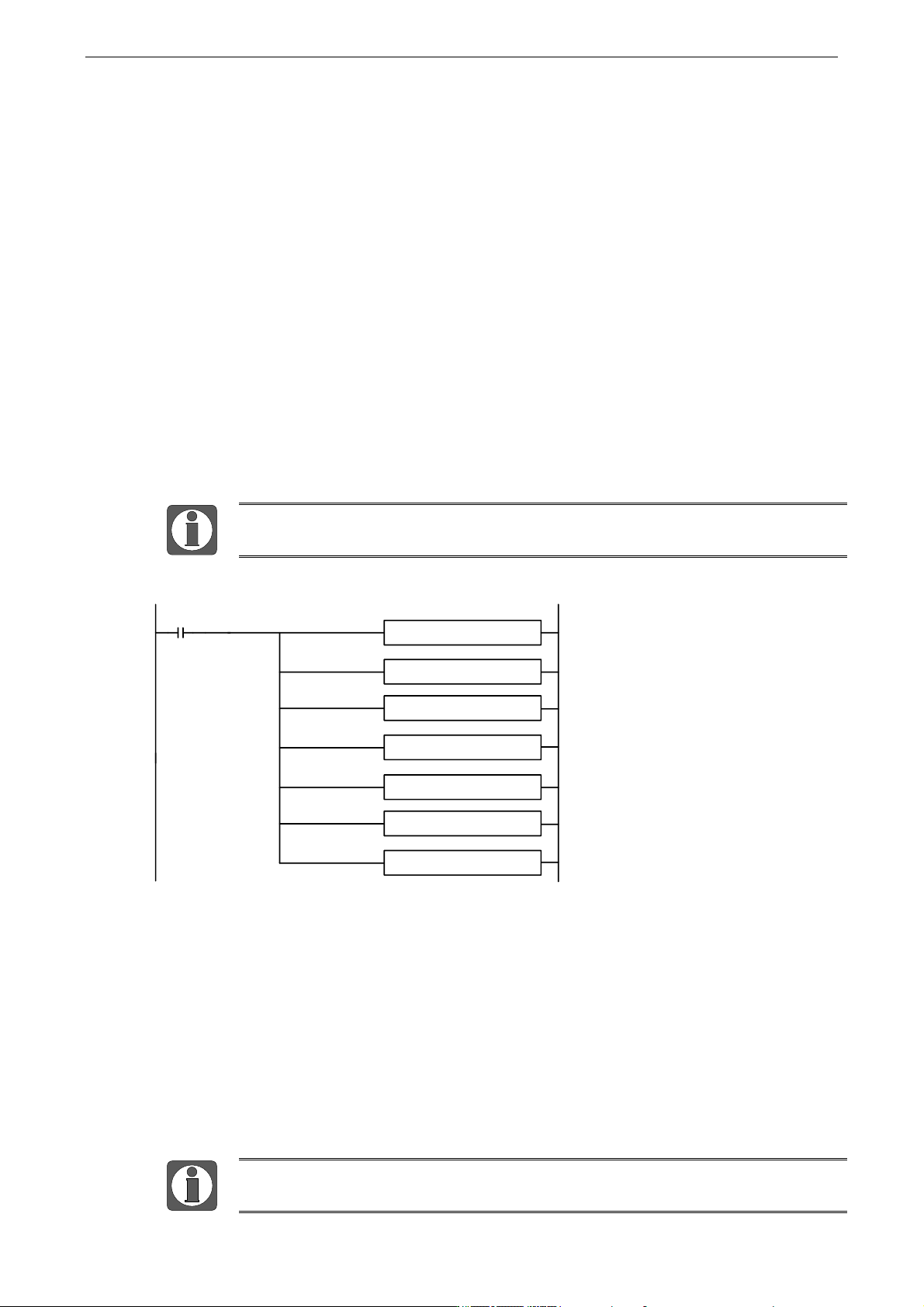

程序：
EDIV K10 K16384 D0
SM0
FLT ID10000 D2
EMUL D0 D2 D4
EDIV K10 K1024 D10
EDIV HD0 D10 D14
INT D14 D16
MOV D16 QD10000
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，模拟量采集首先计算出扩展模块所采集的数字量每个数字 1 所对应的压强值，再
将 ID10000 寄存器里面采集的数字量（整型）转化为浮点数，所以只要将扩展模块 ID10000 寄存
器中采集的实时数值乘以扩展模块所采集的数字量每个数字 1 所对应的压强值就可以算出当前所
采集的实时压强值了。
同理，模拟量输出首先计算出扩展模块所采集的数字量每个数字 1 所对应的电压值，将设定的目
标电压值除以扩展模块所采集的数字量每个数字 1 所对应的电压值就可以得出需要设定的数字量
（浮点数），由于 QD10000 寄存器只能存储整数，所以需要将得出的浮点数数字量转化为整数传
送给 QD10000。
请将使用到的通道的使能位打开，即将Y10000、Y1007置ON。
