XD 系列 PLC 扩展模块用户 手册 4. 模拟量输出 模块 107 第三扩展模块寄存器 定义号 通道 DA 信号 通道的使能开关 0CH QD10200 Y10200 1CH QD10201 Y10201 2CH QD10202 Y10202 3CH QD10203 Y10203 第四扩展模块寄存器 定义号 通道 DA 信号 通道的使能开关 0CH QD10300 Y10300 1CH QD10301 Y10301 2CH QD10…
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
106
2）电流单端输出

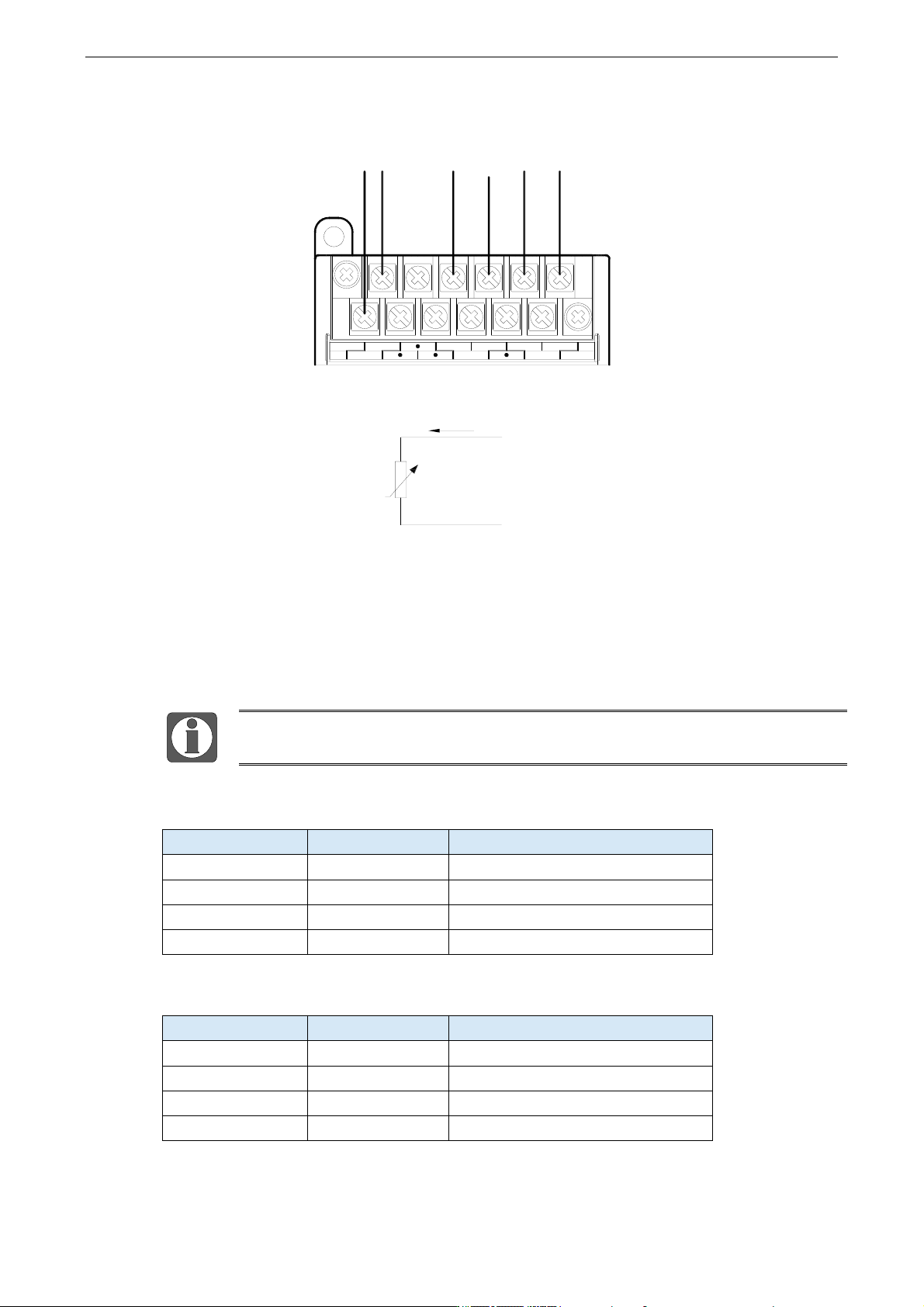

XD-E4DA 电流输出侧接线如下图所示：
R<500Ω
i
AO_+
C_
4.3.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10000
Y10000
1CH
QD10001
Y10001
2CH
QD10002
Y10002
3CH
QD10003
Y10003
第二扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10100
Y10100
1CH
QD10101
Y10101
2CH
QD10102
Y10102
3CH
QD10103
Y10103
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
24V
0V
AO0-
AO0+
AO1-
AO1+
0CH
1CH
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
107
第三扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10200
Y10200
1CH
QD10201
Y10201
2CH
QD10202
Y10202
3CH
QD10203
Y10203
第四扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10300
Y10300
1CH
QD10301
Y10301
2CH
QD10302
Y10302
3CH
QD10303
Y10303
第五扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10400
Y10400
1CH
QD10401
Y10401
2CH
QD10402
Y10402
3CH
QD10403
Y10403
第六扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10500
Y10500
1CH
QD10501
Y10501
2CH
QD10502
Y10502
3CH
QD10503
Y10503
第七扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10600
Y10600
1CH
QD10601
Y10601
2CH
QD10602
Y10602
3CH
QD10603
Y10603
第八扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10700
Y10700
1CH
QD10701
Y10701
2CH
QD10702
Y10702
3CH
QD10703
Y10703
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
108
第九扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10800
Y11000
1CH
QD10801
Y11001
2CH
QD10802
Y11002
3CH
QD10803
Y11003
第十扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10900
Y11100
1CH
QD10901
Y11101
2CH
QD10902
Y11102
3CH
QD10903
Y11103
第十一扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11000
Y11200
1CH
QD11001
Y11201
2CH
QD11002
Y11202
3CH
QD11003
Y11203
第十二扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11100
Y11300
1CH
QD11101
Y11301
2CH
QD11102
Y11302
3CH
QD11103
Y11303
第十三扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11200
Y11400
1CH
QD11201
Y11401
2CH
QD11202
Y11402
3CH
QD11203
Y11403
第十四扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11300
Y11500
1CH
QD11301
Y11501
2CH
QD11302
Y11502
3CH
QD11303
Y11503
