XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
32

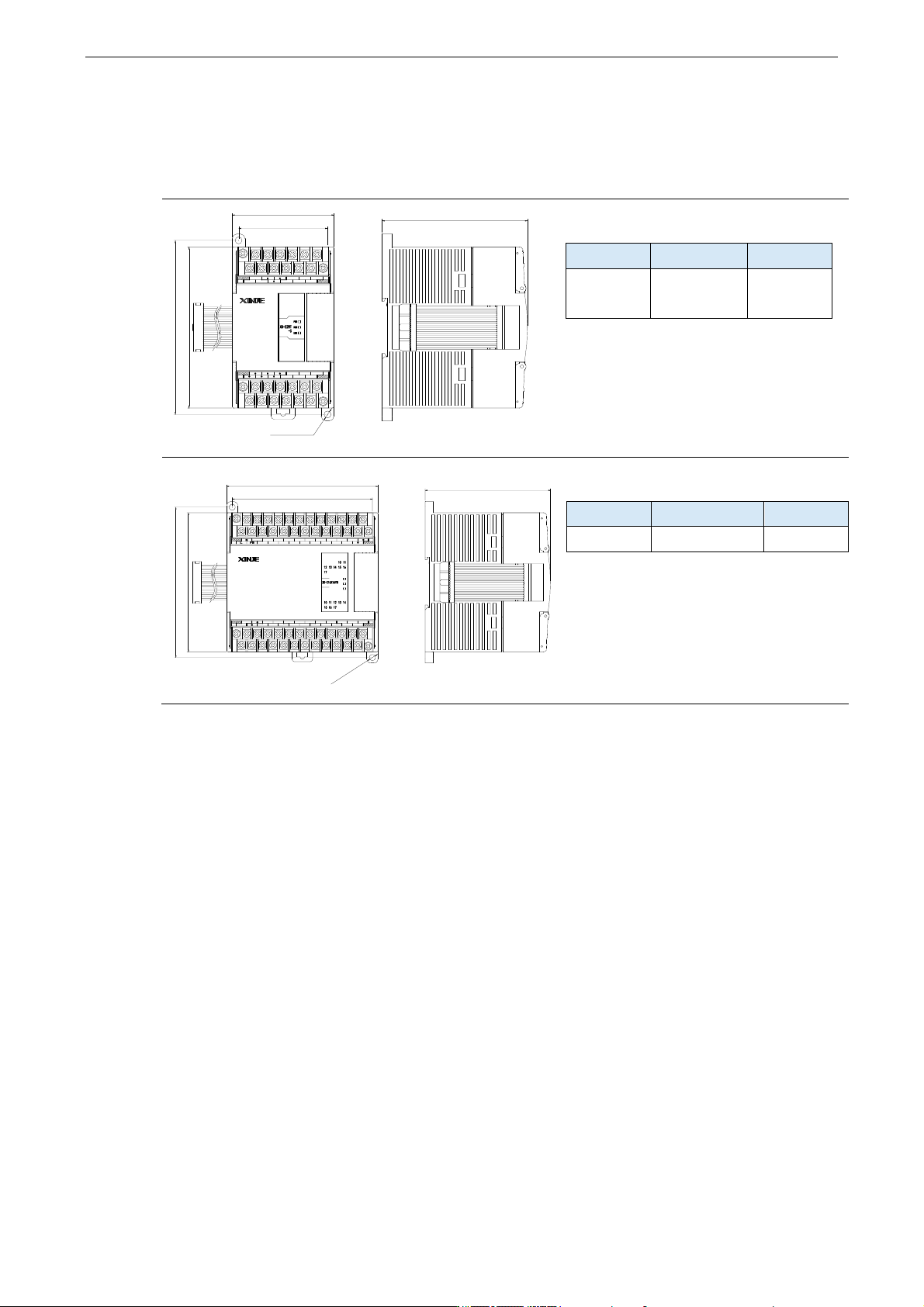

2.7 外观尺寸图
单位：mm
适用模块
输入
输入输出
输出
XD-E8X
XD-E16X
XD-E8X8Y
XD-E16Y
适用模块
输入
输入输出
输出
XD-E32X
XD-E16X16Y
XD-E32Y
SIG2-
SEN1+
EXC1- SIG1-
EXC2-
SEN1-
EXC2+
N
L
SIG1+
SEN2-
SEN2+SIG2+
EXC1+
100.0
63.0
2-Ø4.3
55.0
108.0
AI
AI
89.9
FG
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
108.6
100.0
100.6
108.0
2-Ø4.3
24V
0V
Y1COM0 Y16
Y15
Y14COM2
Y7
Y11
Y10
Y13
COM3
Y12
Y6
Y5COM1
Y4
Y2
Y3
Y0 Y17
PWR
RUN
ERR
3210 4
765
6543
-E
Y
X
7
210
89.9
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
33
2.8 应用举例
在本章节中，将对此模块的应用进行具体举例，信捷 XD3 系列 32 点 PLC 为从站，带一个扩
展 XD-E8X8YR，与信捷人机界面进行通讯。
扩展模块 XD-E8X8YR 与信捷 TH765 触摸屏之间的通讯。
在本例中，触摸屏作为通讯主站，将扩展模块的输入点状态读至触摸屏本地线圈状态上，将触
摸屏内部线圈状态写至扩展模块输出点上。
1）硬件连接
将模块 XD-E8X8YR 挂到 XD3-32R-E 上，将 XD3-32R-E 的 RS485 通讯端 AB 分别与 TH765 的
PLC 口 AB 端相连接。
通讯参数设置：选择通讯参数：波特率为 19200bps，8 位数据位，1 位停止位，偶校验，PLC
的 Modbus 站号为 1，站号设定后需重新上电。
对于 TH765 触摸屏而言：PLC 类型选择“Modbus RTU（显示器为 Master）”，选择通讯参数波
特率为 19200bps，8 位数据位，1 位停止位，偶校验。
Y1
COM0
COM1
COM2
Y3
Y4
Y6
Y7
Y5
COM3
Y2
Y0
COM
X0
X2
X4
X6
X7
X5
X3
X1
COM
RUN
XD-E8X8YR
Y
X
4
5
6
7
3
2
1
0
7
6
5
4
3
2
1
0
485+
485-
1
2
3
4
24V
0V
FG
1
2
3
4
Download
PLC
MODE: TH765-MT
S/ N: N20081028028
XINJE
Xinj e E lect ric Co.,Ltd
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
COM0
COM1
PROGRAMMABLE CONTROLLER
24V
0V
●
A
B
COM0
Y0
COM1
Y1
COM2
Y2
Y3
Y4
Y5
COM3
Y6
Y7
Y8
Y9
COM4
Y10
Y11
Y12
Y13
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
X14
X15
X16
X17
PWR
RUN
ERR
XD3-32R
3210 4
8765 9
3210
7654 8
9
-E
Y
X
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
34
2）程序应用
模块输入输出点地址与本地线圈地址对应关系如下：
本地线圈地址
PSB500
PSB501
模块输入输出点
X10000
Y10000
对应MODBUS地址
K20736
K24832
3）画面编辑
在触摸屏内画面如下：
进行扩展模块 X10000 的状态编辑，放置指示灯，指示灯对象类型为 0X，对应 Modbus 地址线
圈为 20736；选择功能键按钮，按键功能为按下时将 X10000 的线圈状态复制到触摸屏内部
PSB500 号线圈；编辑触摸屏内部线圈 PSB500 指示灯，选择指示灯对象类型为 PSB，指定线
圈号为 500。
