XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
36
3 模拟量输入模块
3.1 模拟量输入模块概述
XD 系列模拟量输入模块，支持 4~12 路电流型、电压型输入。
3.1.1 命名规则
XD
E
AD
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入路数
4 或 8 或 12
④
模拟量输入
AD：表示模拟量电压、电流输入
⑤
模拟量类型
A：表示电流型
V：表示电压型
3.1.2 型号一览
型号
描述
模拟量输入
XD-E4AD
4 路模拟量输入，支持电流、电压两种模式，14Bit
XD-E8AD
8 路模拟量输入，支持电流、电压两种模式，14Bit
XD-E8AD-A
8 路模拟量输入，支持电流模式，14Bit
XD-E8AD-V
8 路模拟量输入，支持电压模式，14Bit
XD-E12AD-V
12 路模拟量输入，支持电压模式，14Bit
3.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
37

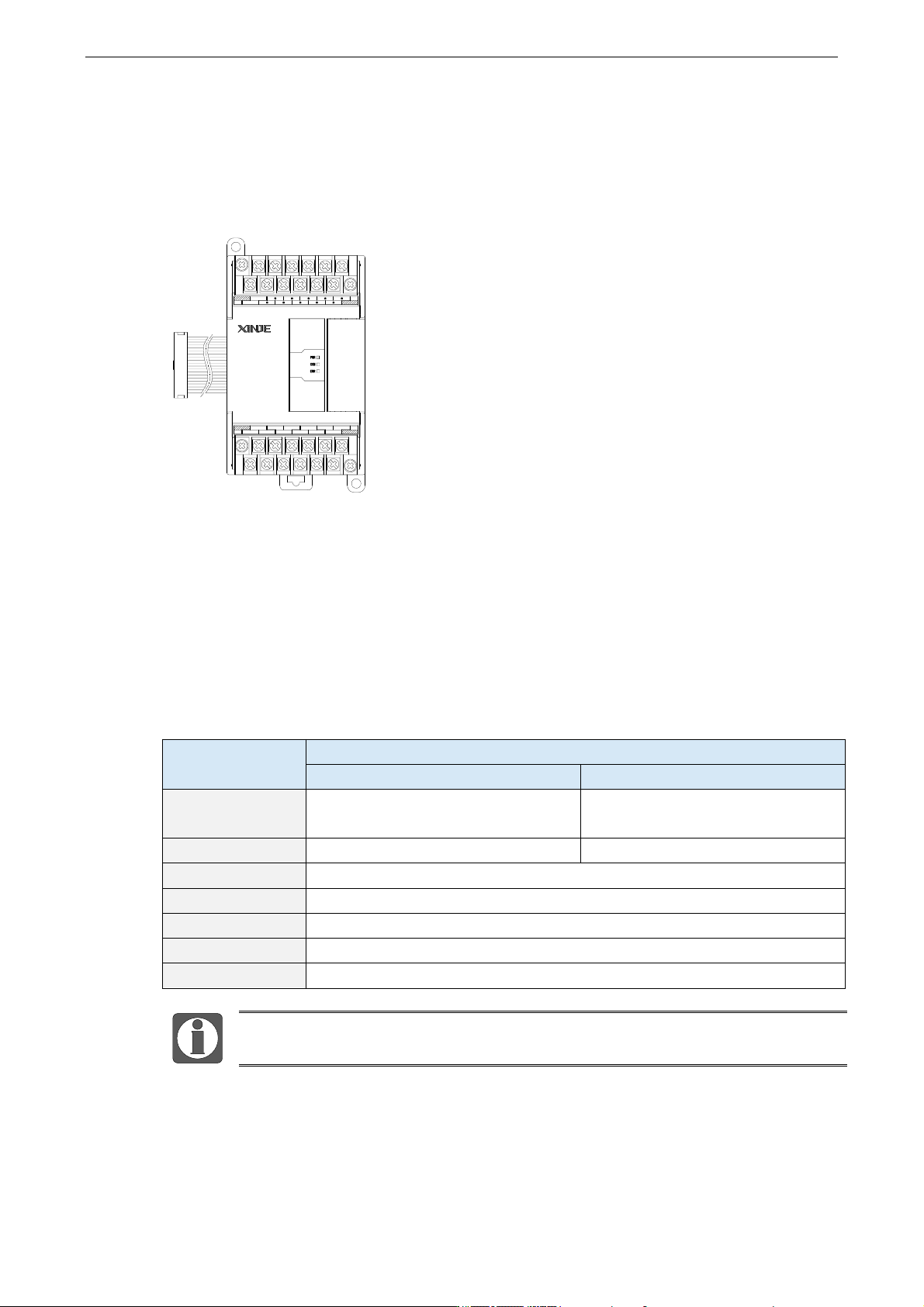

3.2 14bit 模拟量电流电压输入模块 XD-E4AD
3.2.1 模块特点及规格
XD-E4AD 模拟量输入模块，将 4 路模拟输入数值转换成数
字值，并且把他们传输到 PLC 主单元，且与 PLC 主单元进
行实时数据交互。
1）模块特点
⚫ 4 通道模拟量输入：可以选择电压输入和电流输入两种模式。
⚫ 14 位的高精度模拟量输入。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量输入
电压输入
电流输入
模拟量输入范围
0~5V、0~10V、-5~5V、-10~10V
（阻抗大于 1M）
0~20mA、4~20mA、-20~20mA
（阻抗约为 120Ω）
最大输入范围
DC±15V
-40~40mA
数字量输出范围
0~16383 或-8192~8191
分辨率
1/16383（14Bit）
综合精确度
±1%
转换速度
2ms/1 通道
模块供电电源
DC24V±10%，150mA
V7 以下版本的 XD-E4AD 模块不支持-5~5V、-10~10V、-20~20mA 范围。
AI
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
24V+
24V-
AI0
XD-E4AD
AI
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
38

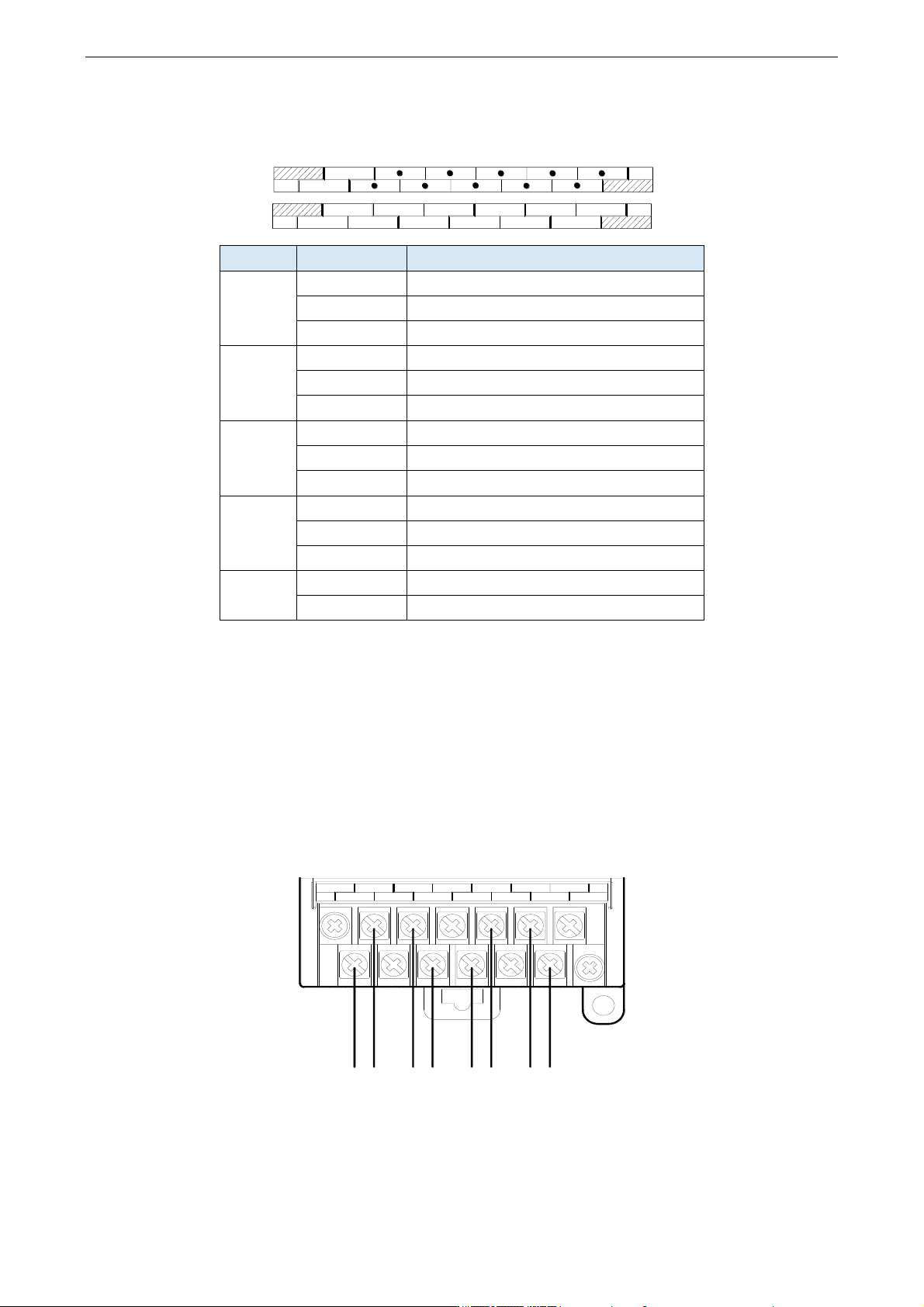

3.2.2 端子说明
通道
端子名
信号名
CH0
AI0
电流模拟量输入
VI0
电压模拟量输入
C0
CH0 模拟量输入公共端
CH1
AI1
电流模拟量输入
VI1
电压模拟量输入
C1
CH1 模拟量输入公共端
CH2
AI2
电流模拟量输入
VI2
电压模拟量输入
C2
CH2 模拟量输入公共端
CH3
AI3
电流模拟量输入
VI3
电压模拟量输入
C3
CH3 模拟量输入公共端
-
24V+
+24V 电源
24V-
电源公共端
3.2.3 外部连接
外部连接时，注意以下两个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E4AD 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电压单端输入
24V+
24V-
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
AI0
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
AI0
VI0-
VI0+
VI1-
VI1+
VI2-
VI2+
VI3-
VI3+
OCH
1CH
2CH
3CH
