XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
195

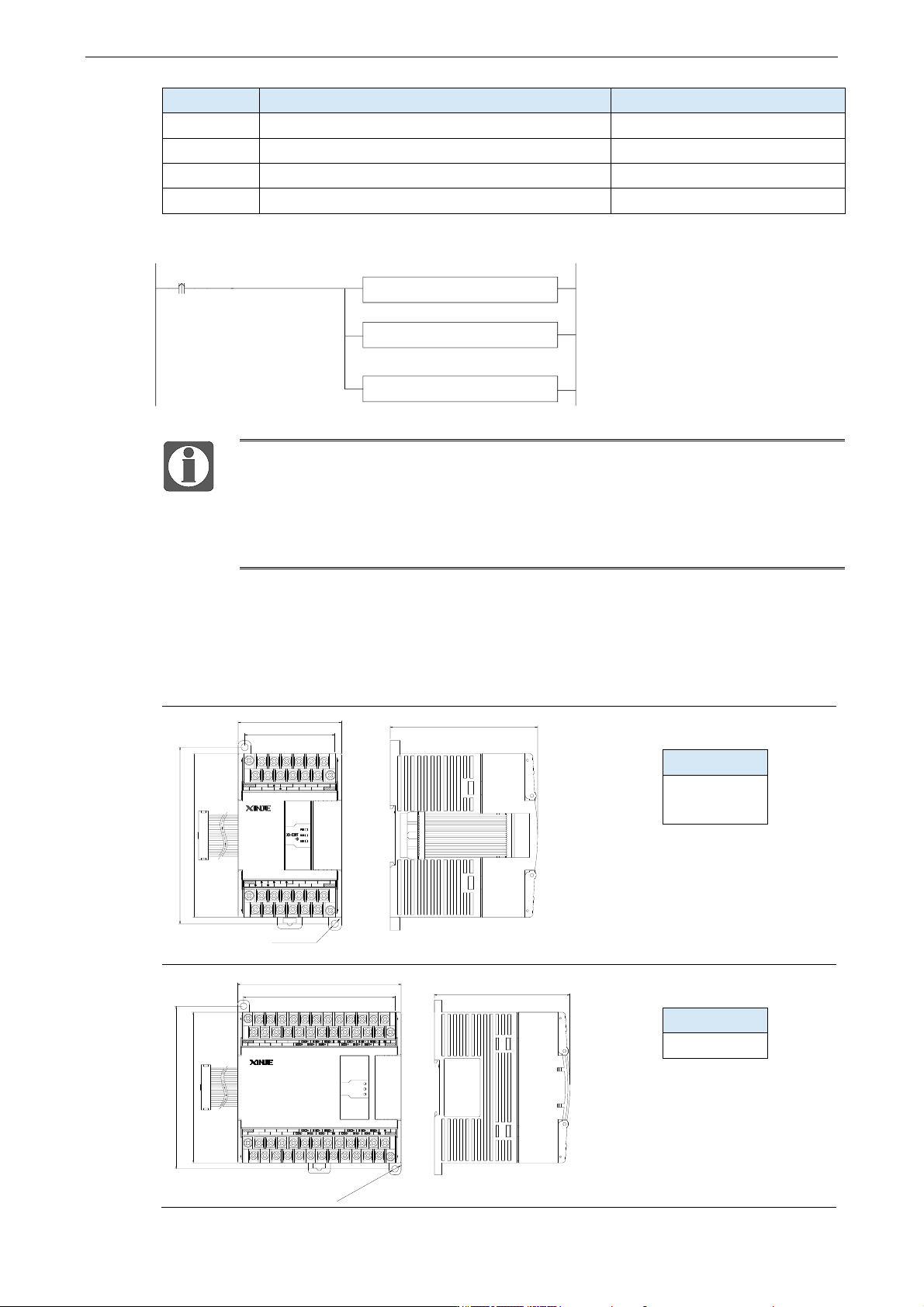

操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
读模块的首地址。
K、TD，CD，D，HD，FD
S3
读取寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体接收寄存器首地址。
TD，CD，D，HD，FD
例如：读取第一个模块所有参数。
SM0
SBLOCK 读取所有参数
FROM K10000 K0 K50 D0
SBLOCKE
运行
常ON
线圈
D0：追零范围
⚫ FROM/TO 指令只能写在 BLOCK 顺序功能块里，固件版本 V3.4.5 以下的 XD
系列 PLC 仅允许最多 8 个 BLOCK 功能块；固件版本 V3.4.5 及以上的 XD/XL
系列 PLC，程序里最多可写 100 个 BLOCK，但同时最多只能运行 8 个。
⚫ 模块起始编号从 K10000 开始，#1 模块为 K10000，#2 模块为 K10001……以
此类推，#16 模块为 K10015。
6.5.11 外观尺寸图
单位：mm
适用模块
压力测量
XD-E1WT-D
XD-E2WT-D
适用模块
压力测量
XD-E4WT-D
SIG2-
SEN1+
EXC1- SIG1-
EXC2-
SEN1-
EXC2+
SIG1+
SEN2-
SEN2+SIG2+
EXC1+
100.0
63.0
2-∅ 4.3
55.0
108.0
AI
AI
89.9
24V
0V
FG
SG
SG
PWR
RUN
ERR
108.6
100.0
100.6
108.0
2-
∅
4.3
89.9
PWR
RUN
ERR
XD-E4WT
-D
24V
0V
●
FG
● ●
●● ●
●●
●
●
●
●
●
●
●
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
196

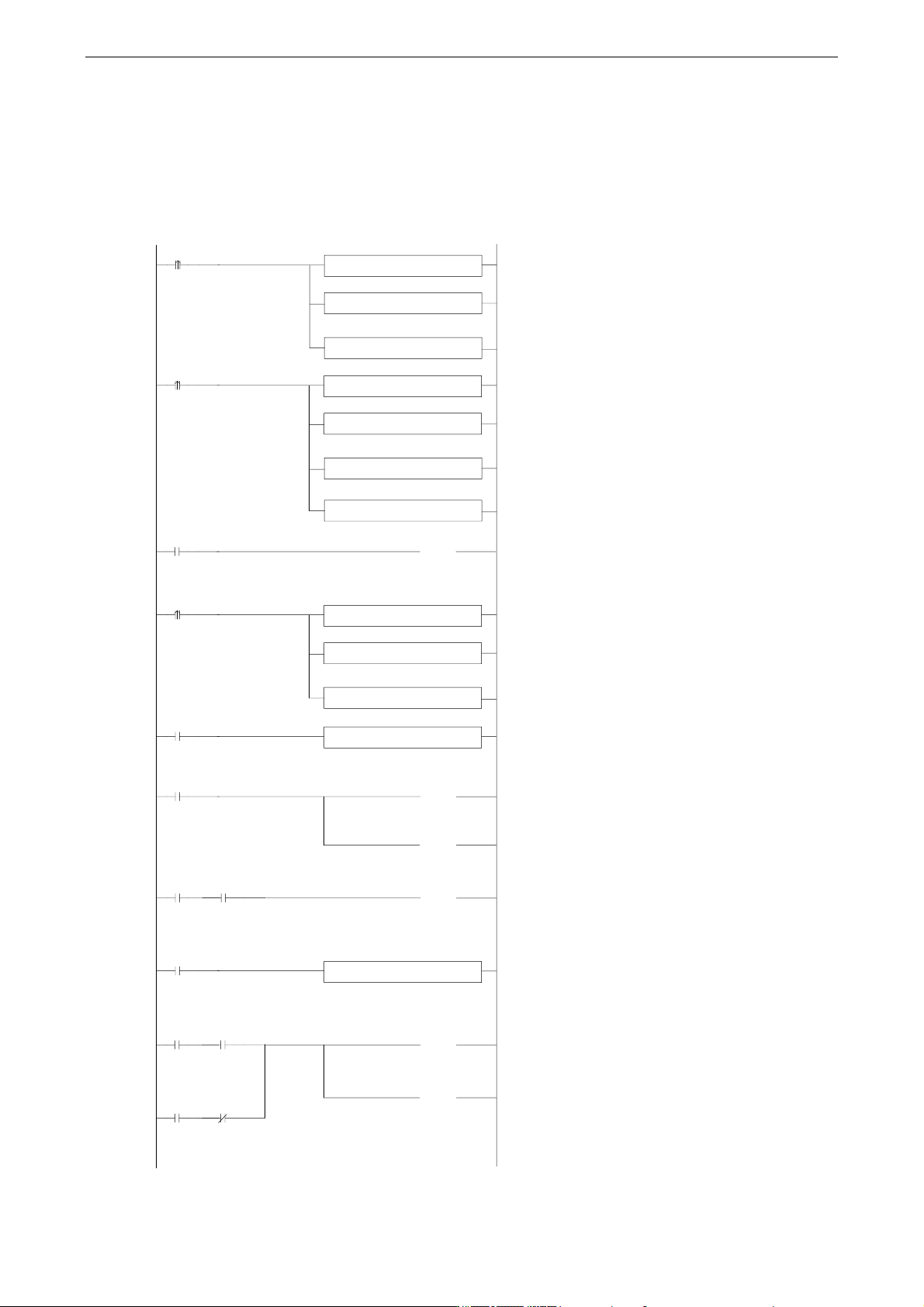

6.5.12 编程举例
例：以1#模块通道1为例：
程序：
SM12
SBLOCK 读取所有参数
FROM K10000 K0 K50 D0
SBLOCKE
100ms
时钟
脉冲
D0：追零范围
M1
SBLOCK 通用工作参数
TO K10000 K0 K7 HD0
SBLOCKE
参数
写入
HD0：追零范围
TO K10000 K14 K3 HD14
HD14：CH_A最小分度
M2
( )
Y10002
零点
标定
CH_A清零标定
M3
SBLOCK CH_A参数
TO K10000 K12 K2 HD12
SBLOCKE
砝码
写入
HD12：CH_A标定增益的AD码
TMR T3 K10 K100
M3
砝码
写入
T3
( )
M3
R
( )
M4
S
T3:写入时间
砝码写入通知
砝码值写入完成标志
写入
时间
M5
( )
Y10003
M4
TMR T1 K30 K100
Y10003
CH_A
增益
标定
增益
标定
砝码值
写入完
成标志
( )
M5
R
( )
M4
R
增益标定
砝码值写入完成标志
M5
X10002
增益
标定
CH_A
标定成
功标志
T1
X10002
CH_A
标定成
功标志
CH_A增益标定
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
197
说明：
通过 FORM/TO 指令进行所有参数的读取和通用工作参数的写入；
置位 M1 写入通道 1 所有参数；
零点标定：置位 M2，进行零点标定，若零点标定成功，则 X10002 置 ON；
增益标定：增益标定之前先写入砝码值，置位 M3，将 HD12 砝码输入值写入模块，写入成功
后，写入完成标志 M4 置 ON 后进行增益标定，置位 M5 开始增益标定，预设稳定时间 3 秒，等
待秤体稳定，增益标定成功 X10002 置 ON 或标定时间 T1 到，复位 M4、M5，增益标定完成。
