XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
68
2）Flash 寄存器设置
扩展模块输入通道为电流模式，有 0～20mA、4～20mA、-20～20mA 可选，通过 PLC 内部的特
殊 FLASH 数据寄存器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
如上所示每个寄存器设定 4 个通道的模式，每个寄存器共有 16 个位，从低到高每 4
个位依次设置 4 个通道的模式。
3）SFD 的位定义
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 2，通道 1 滤波系数
AD 滤波系数
Byte1
AD 通道 4，通道 3 滤波系数
SFD351
Byte2
AD 通道 6，通道 5 滤波系数
Byte3
AD 通道 8，通道 7 滤波系数
SFD352
Byte4
AD2
AD1
用来指定 AD
模块的输入范
围，Byte4 低 4
位为 AD 通道 1
的设置位，高 4
位为 AD 通道 2
的设置位；
Byte5 低 4 位为
AD 通道 3 的设
置位，高 4 位
为 AD 通道 4
的设置位；
Byte6 低 4 位为
AD 通道 5 的设
置位，高 4 位
为 AD 通道 6
的设置位；
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
Byte5
AD4
AD3
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
SFD353
Byte6
AD6
AD5
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
Byte7
AD8
AD7
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流 -20~20mA
SFD354
Byte8
AD 通道短路/断路/超量程检测开关
Byte9
保留
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
69
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD355~ SFD359
保留
Byte7 低 4 位为
AD 通道 7 的设
置位，高 4 位
为 AD 通道 8
的设置位。
以第一模块为例，说明设置方式。
例：要设置第一个模块的输入第 1、第 0 通道的工作模式为 0～20 mA、输入第 3、第 2 通道的
工作模式为 4～20mA、输入第 5、第 4 通道的工作模式为 0～20 mA、输入第 7、第 6 通道的工
作模式为-20～20mA，第 0、第 1、第 2、第 3 通道的滤波系数设置为 254，第 4、第 5、第 6、
第 7 通道的滤波系数设置为 100。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=FEFEH SFD351=6464H SFD352=9988H SFD353=AA88H

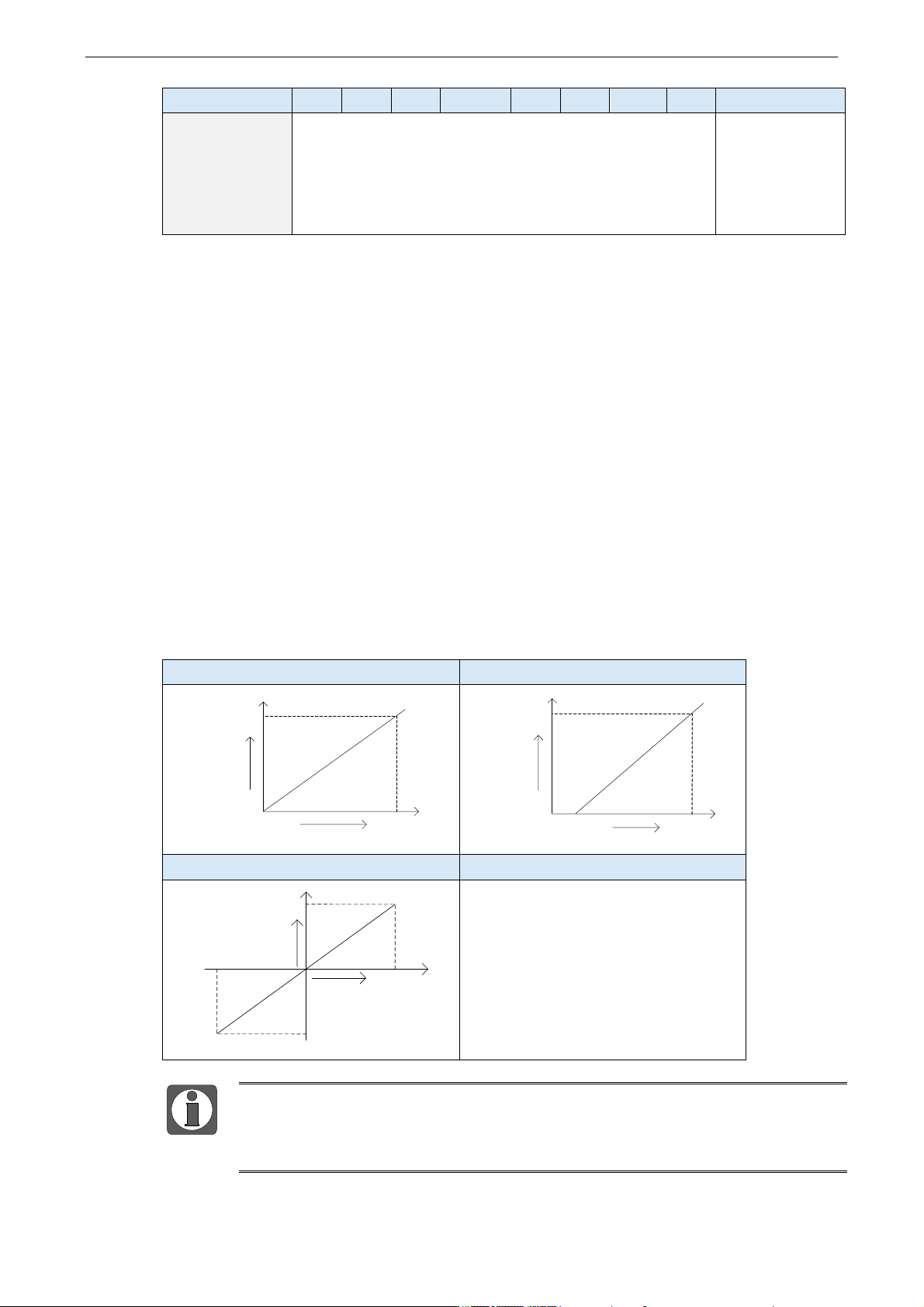

3.4.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
0~20mA 模拟量输入
4~20mA 模拟量输入
20mA
+16383
0
模拟量
数
字
量
20mA4mA
+16383
0
模拟量
数
字
量
-20~20mA 模拟量输入
+8191
+20mA
0
数
字
量
模拟量
-8192
-20mA
在通道使能开关开启的状态下，AD 电压输入悬空时，对应的 ID 寄存器显示为16383；
AD 电流输入悬空时，对应的 ID 寄存器显示为 0。在通道使能开关关闭状态下，AD
电压/电流输入对应的 ID 寄存器显示为 0。
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
70

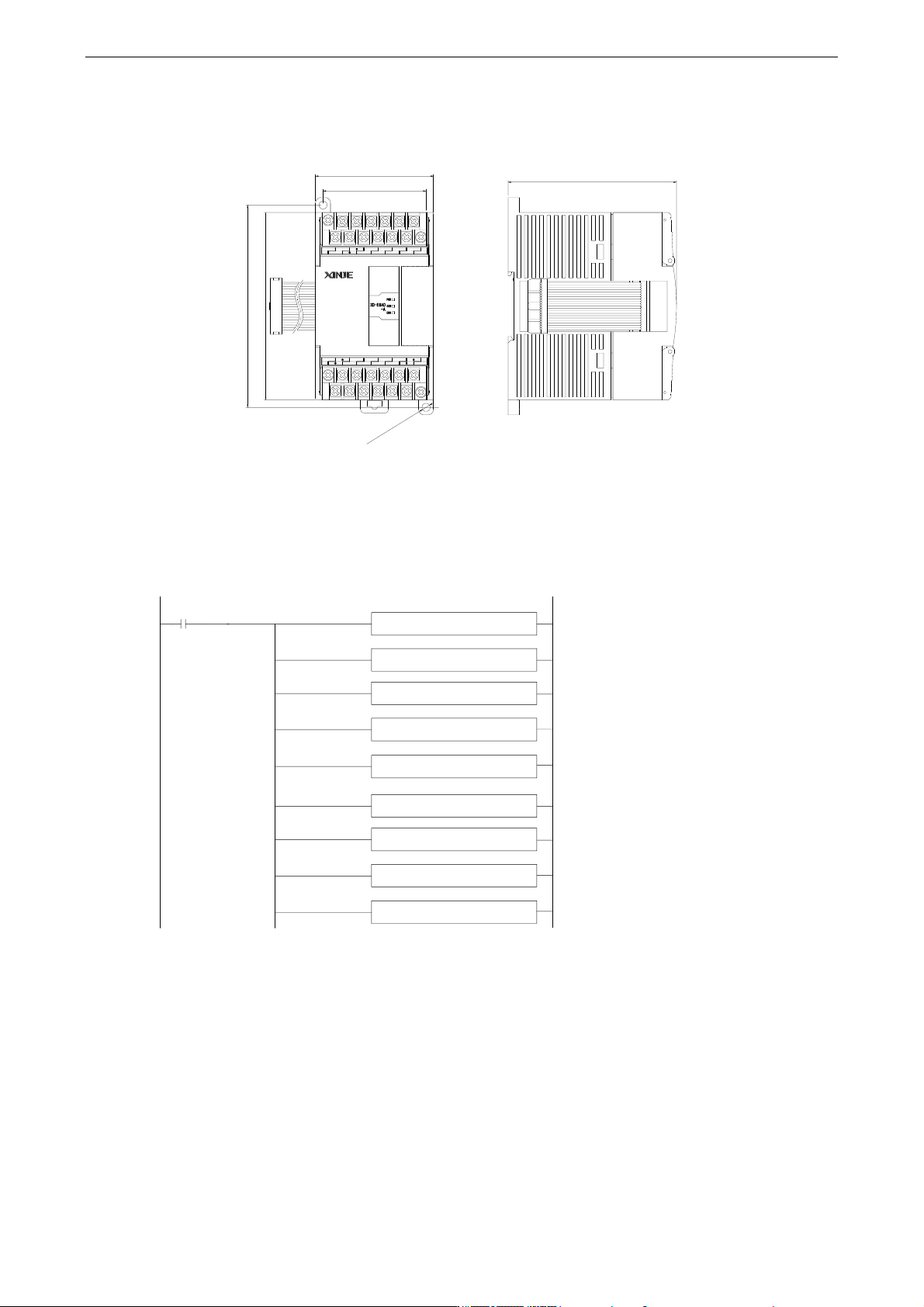

3.4.7 外观尺寸图
（单位：mm）
3.4.8 编程举例
例：实时读取 8 个通道的数据（以第 1 模块为例）
程序：
MOV ID10000 D0
SM0
MOV ID10001 D1
MOV ID10002 D2
MOV ID10003 D3
MSET Y10000 Y10007
MOV ID10004 D4
MOV ID10005 D5
MOV ID10006 D6
MOV ID10007 D7
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，不断将 1#模块第 0 通道的数据写入数据寄存器 D0；
第 1 通道的数据写入数据寄存器 D1；
第 2 通道的数据写入数据寄存器 D2；
第 3 通道的数据写入数据寄存器 D3；
第 4 通道的数据写入数据寄存器 D4；
第 5 通道的数据写入数据寄存器 D5；
第 6 通道的数据写入数据寄存器 D6；
第 7 通道的数据写入数据寄存器 D7；
由于所有通道都用到了，所以将所有通道的使能位全部打开。
63.0
100.0
108.0
55.0
2-
∅
4.3
AI
AI
24V+
24V-
C0 C2
AI3AI2AI1AI0
AI4 AI6 AI7
C7C6
C5
C4
AI5
C1 C3
89.9
