Einleitung
Abkürzungen SIPLACE im World Wide Web (WWW)
16 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
1.5 Abkürzungen
Abkürzung Beschreibung
BB, BB1, BB2 Bestückbereich, Bestückbereich 1, Bestückbereich 2
BE Bauelement
COT Change over table (BE-Tisch)
COT-i Change over table – insert (BE-Tisch-Einzug)
C&P Collect&Place
C&P12, CP12 Collect&Place-Kopf mit 12 Segmenten
C&P20, CP20 Collect&Place-Kopf mit 20 Segmenten
C&P6, CP6 Collect&Place-Kopf mit 6 Segmenten
CPP Collect&Pick&Place-Kopf
CPx Sammelbezeichnung für CPP, CP20, CP12 und/oder CP6
EGB Elektrostatisch gefährdete Bauelementegruppe
EMV Elektromagnetische Verträglichkeit
FS Funktionsstand, Version
HRK Head-Reconfiguration-Kit
LP Leiterplatte
P&P Pick&Place
TH TwinHead
VCU Vision-Control-Unit, auch: Control-Unit-Vision-Stationär
WPC Waffle Pack Changer
WPC4/5/6 Waffle Pack Changer Version 4/5/6
Kurzbeschreibung
Produktbeschreibung
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 17
2 Kurzbeschreibung
2.1 Produktbeschreibung

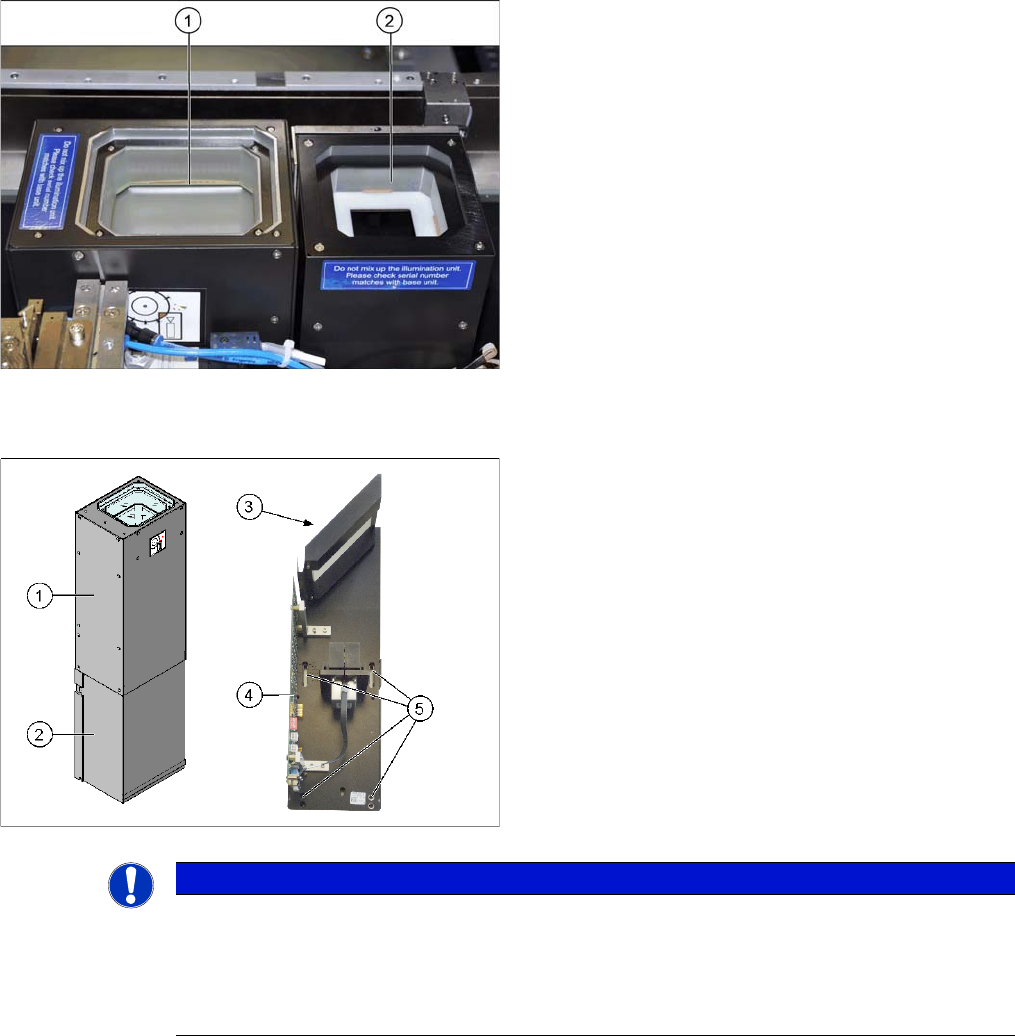

Einbaulage
Kameraaufbau
1. Stationäre Kamera Typ 33/36 (IC-Kamera)
2. Stationäre Kamera Typ 25 (FC-Kamera)
BE-Kamera stationär P&P (Typ 33) 55x45
BE-Kamera stationär P&P (Typ 36) 32x32 digit.
1. Kameraoberteil (Beleuchtungseinheit)
2. Kameraunterteil
3. Glasscheibe
4. Kameraelektronik
5. Öffnungen für Befestigungsschrauben
HINWEIS
Das Kameraoberteil ist dem Kameraunterteil fest zugeordnet!
Das Kameraoberteil darf nicht mit einem anderen Kameraunterteil verwendet werden. Ober-
und Unterteil sind mechanisch und elektrisch aufeinander abgestimmt und dürfen nicht mit an-
deren Kameras getauscht werden. Die Serien- und Versionsnummern von Kamera-Ober- und
-Unterteil müssen identisch sein.
Kurzbeschreibung
Produktbeschreibung Technische Daten
18 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
2.1.1 Technische Daten
2.1.1.1 BE-Kamera Stationär P&P (Typ 33) 55x45
Die "BE-Kamera Stationär P&P (Typ 33) 55x45" bietet eine Auflösung von 41 µm und ein größeres nutz-
bares BE-Spektrum bis 55x45 mm. Diese stationäre Kamera kann z.B. geordert werden, wenn die
Auflösung nicht ausreichend ist, oder wenn viele Bauelemente bestückt werden, welche größer als das
Kamerasichtfeld der Standardkamera sind. Diese Daten können Sie der Spezifikation des jeweiligen
Bestückkopfes oder der Standardkamera entnehmen.
2.1.1.2 BE-Kamera Stationär P&P (Typ 36) 32x32
Die Bestückgenauigkeit der "BE-Kamera Stationär P&P (Typ 36) 32x32" ist maschinen- und kopfspezi-
fisch. Diese Daten können Sie der Spezifikation des jeweiligen Bestückkopfes oder der Standardkamera
entnehmen.
2.1.2 Versionsübersicht
BE-Maße 0,5 mm x 0,5 mm bis 55 mm x 45 mm
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkonden-
satoren, BGA
Min. Beinchenraster 0,30 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,20 mm
Gesichtsfeld
65x50 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
BE-Maße 0,8 x 0,8 mm ｲ bis 32 x 32 mm ｲ (Einfachmessung)
BE-Spektrum 0603, MELF, SO, PLCC, QFP, Elektrolytkonden-
satoren, BGA
Min. Beinchenraster 0,40 mm
Min. Beinchenbreite 0,24 mm
Min. Ballraster 0,56 mm
Min. Balldurchmesser 0,32 mm
Gesichtsfeld
38x38 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen
Version
SST33
Version
SST36
Beschreibung
01, 02 --- Ohne CAN-Controller, VCU notwendig (CAN und Stromversorgung über VCU)
03 bis
06
01 Mit CAN-Controller (als TQ-Modul), VCU nicht notwendig, 8-poliger DIP-Schalter
auf der Treiberplatine
Ab 06 Ab 04 Einfachere Montage mit Schlüssellöchern
Ab 07 Ab 05 Mit CAN-Controller (auf der Platine integriert), VCU nicht notwendig, 6-poliger DIP-
Schalter auf der Treiberplatine
