Anhang Ab Maschinen Serien-Nr. B326 Stromlaufpläne D1 Stationary Camera Typ e 33/36 Stationäre Kamera Typ 33/36 87 Kamera Power (D1) Kamera-CAN-Bus (D1) 1 Kabel: Spannungen IC-Kamera [03040347-xx] zum Unterve rteiler X18…
Anhang
Stromlaufpläne D1 Ab Maschinen Serien-Nr. B326
86 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
4.7 Stromlaufpläne D1

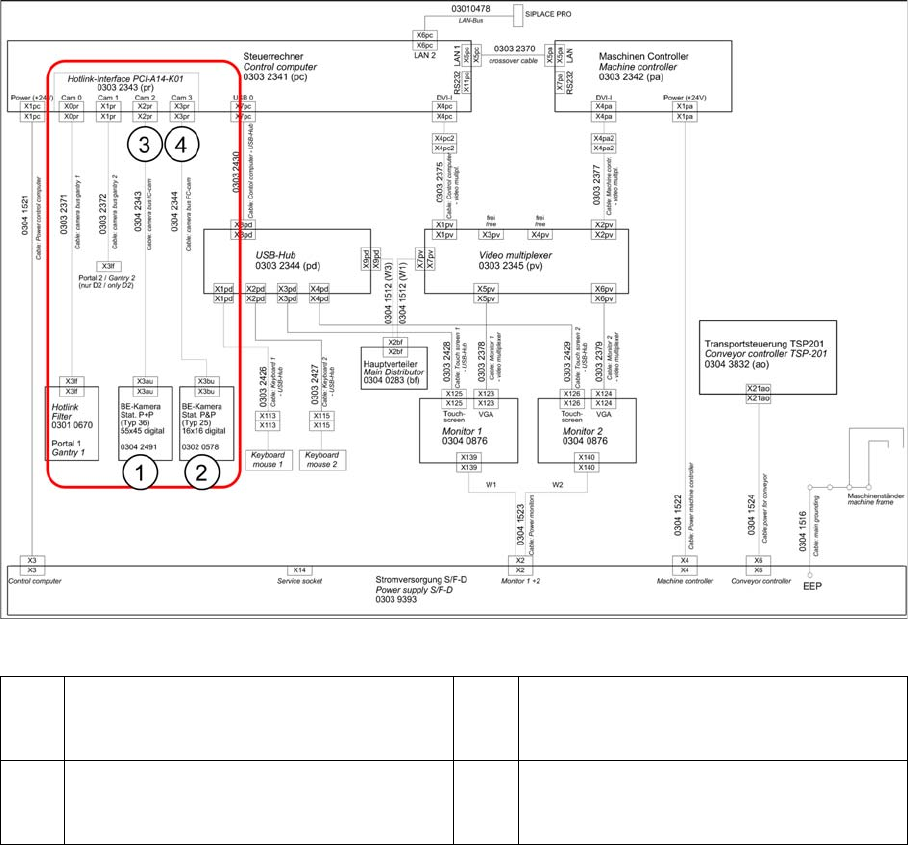

Kamerabus (D1)
1 IC-Kamera (Typ 36 oder Typ 33) X3au 4 Kabel: Kamerabus IC-Kamera
[03042343-xx] zur Hotlinkkarte Cam2 (X2)
BoxPC (Steuerrechner)
2 FC-Kamera (Typ25) X3au 5 Kabel: Kamerabus FC-Kamera [03042344-
xx] zur Hotlinkkarte Cam3 (X3) BoxPC
(Steuerrechner)
Anhang
Ab Maschinen Serien-Nr. B326 Stromlaufpläne D1
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 87
Kamera Power (D1)
Kamera-CAN-Bus (D1)
1 Kabel: Spannungen IC-Kamera
[03040347-xx] zum Unterverteiler X18af
2 Kabel: Spannungen FC-Kamera
[03040347-xx] zum Unterverteiler X19af
1 CAN-Bus-Kabel an IC-Kamera X10au
Anhang
Stromlaufpläne D1 Ab Maschinen Serien-Nr. B326
88 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
