Einbau Mechanische Montage Montage an der SX1/SX2 Stationary Camera Typ e 33/36 Stationäre Kamera Typ 33/36 57 3.4.3.2 Einbau der Kamera mit Schlüsselloch (für Kamera Typ 33 ab Version 06) VORSICHT Einbauhöhe beachten Ac…
Einbau
Montage an der SX1/SX2 Mechanische Montage
56 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.4.3.1 Einbau der Kamera mit Gewindestiften (für Kamera Typ 33 bis Version 05)
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht Head-
crashgefahr!
► Beachten Sie hierzu den Abschnitt "4.1 Einbauhöhe der stationären Kamera" [ ➙ 71].

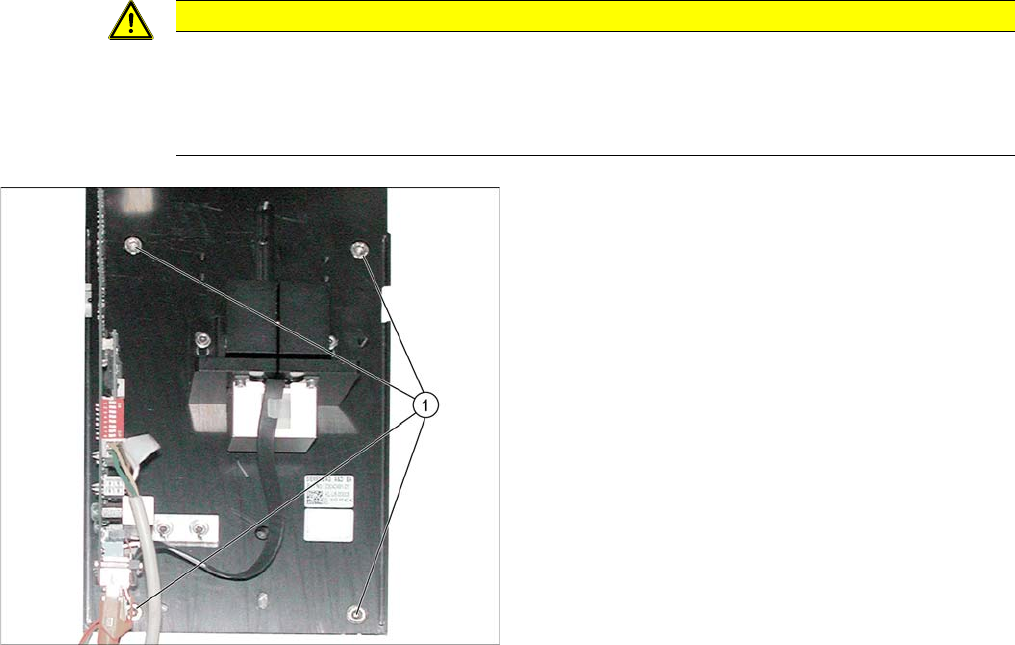

► Schrauben Sie zwei Gewindestifte (mit der Inbussei-
te außen) als Montagehilfe an die Fläche, an welche
später die Kamera geschraubt wird. Wählen Sie je
nach Einbauhöhe eines der oberen und eines der un-
teren Löcher (1).
► Schieben Sie das Kameraunterteil vorsichtig auf die
Gewindestifte.
► Befestigen Sie das Kameraunterteil mit 2 Schrauben
an den frei gebliebenen Schraubenöffnungen.
► Entfernen Sie die beiden Gewindestifte und ersetzen
Sie diese durch 2 Schrauben.
Das Kameraunterteil ist nun fest montiert.
Einbau
Mechanische Montage Montage an der SX1/SX2
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 57
3.4.3.2 Einbau der Kamera mit Schlüsselloch (für Kamera Typ 33 ab Version 06)
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht Head-
crashgefahr!
► Beachten Sie hierzu den Abschnitt "4.1 Einbauhöhe der stationären Kamera" [ ➙ 71].
► Schrauben Sie die zwei oberen Befestigungsschrau-
ben locker an die Fläche, an welche später die Kame-
ra montiert wird. Drehen Sie dabei die Schrauben
soweit ein, dass Sie die Kamera noch problemlos
einhängen können.

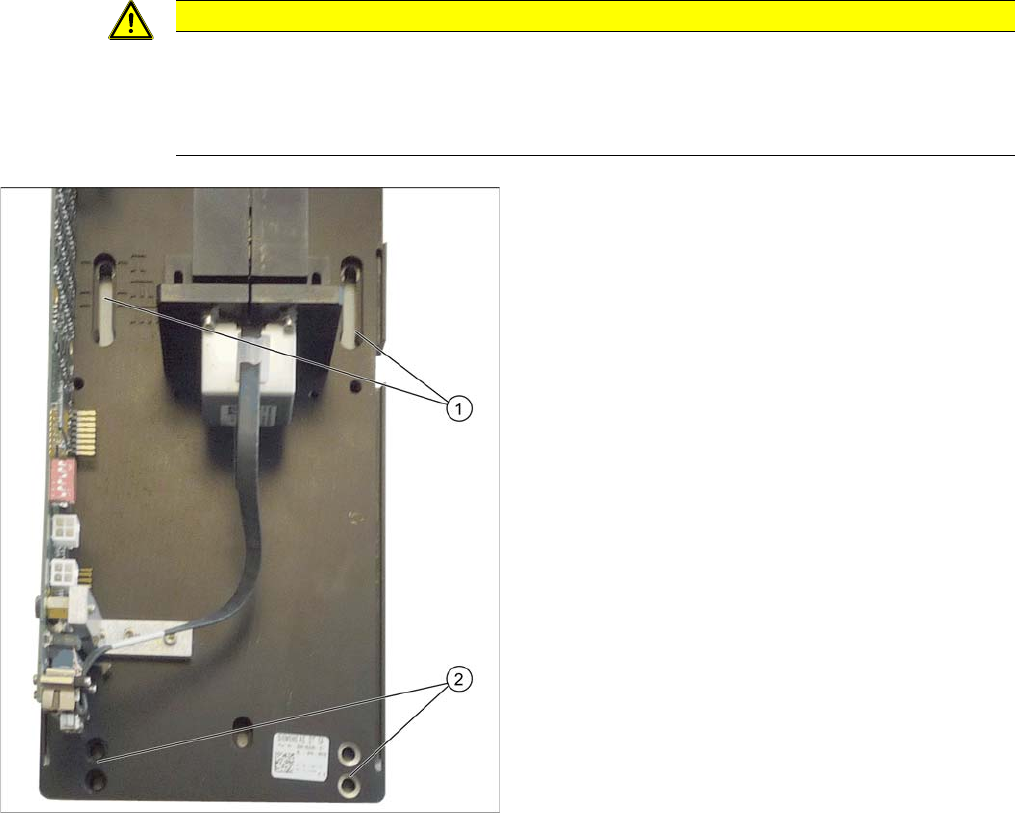

► Hängen Sie das Kameraunterteil vorsichtig mit den
oberen Schraubenöffnungen (1) auf die zwei Befesti-
gungsschrauben.
► Befestigen Sie das Kameraunterteil mit 2 Schrauben
an den unteren Schraubenöffnungen (2). Beachten
Sie dabei die gewünschte Einbauhöhe.
► Ziehen Sie die beiden oberen Befestigungsschrau-
ben fest.
Das Kameraunterteil ist nun fest montiert.
Einbau
Montage an der SX1/SX2 Elektrische Anschlüsse
58 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.4.4 Elektrische Anschlüsse
Anschluss direkt an der Maschine

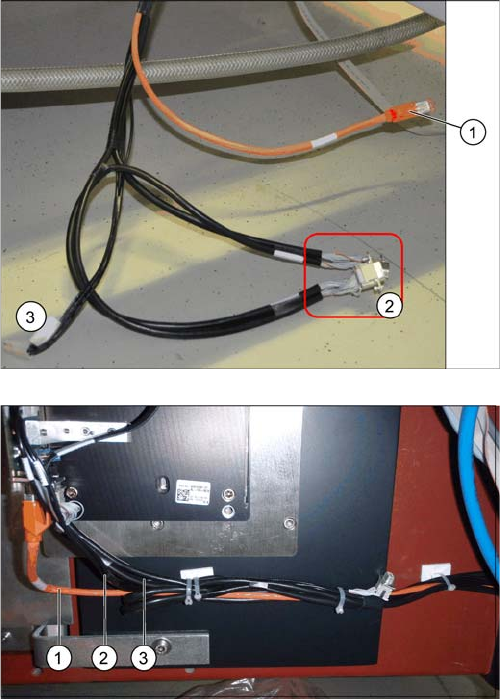

1. Kamerakabel (Hotlinkkabel)
2. 2x CAN-Bus-Kabel (Für IC- und FC-Kamera)
3. Stromversorgung
In der Öffnung am Maschinenständer befinden sich zwei
CAN-Bus-Kabel (1), das Kamerakabel (2) (Hotlinkkabel)
und das Stromversorgungskabel (3).
► Stecken Sie das Kamerakabel (1), das CAN-Bus-
Kabel (2) und das Stromversorgungskabel (3) ent-
sprechend der jeweiligen Kamerakonfiguration an die
stationäre Kamera an.
