Anhang Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01 Kameracodierung und Anschlüsse Stationary Camera Typ e 33/36 Stationäre Kamera Typ 33/36 75 4.2.1.2 Kodierung des DIP-Schalters (8-polig) * Je nach…
Anhang
Kameracodierung und Anschlüsse Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01
74 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
Platine Vision LED Treiber VLT33 ab FS03
1 X3: Kamerabus zum Stationsrechner Hot-
linkkarte
2CAN-Bus
3 Nicht Relevant 4 Vision Kabel 34-polig IC-Kamera
[03003439-xx] zum Vison Controller
Bei Maschinen bis Serien-Nr. B326
5 X4: Kabel Stromversorgung 6 X5: Kabel Stromversorgung
Brücke zu FC-Kamera
7 DIP-Schalter 8 Nicht Relevant
9 Controller Steckkarte FS03 bis FS06 10 Nicht Relevant
11 Controller Onboard ab FS07
Anhang
Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01 Kameracodierung und Anschlüsse
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 75
4.2.1.2 Kodierung des DIP-Schalters (8-polig)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
4.2.1.3 Kodierung des DIP-Schalters (6-polig)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
► Stellen Sie den DIP-Schalter (1) an der Kamera ein.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF Boot
2 OFF OFF OFF OFF Reset
3 OFF ON OFF ON Portal-ID 0
4OFFOFFONON Portal-ID 1
5 OFF OFF OFF OFF Test
6 OFF OFF OFF OFF CAN-Terminator
7ON ON ON ON 1 Mbit/s
8 xx xx xx x x x = OFF: FC-Kamera (Typ 25)
x = ON: IC-Kamera (Typ 33/36)
► Stellen Sie den DIP-Schalter (1) an der Kamera ein.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF Reset
2 OFF ON OFF ON Portal-ID 0
3OFFOFFONON Portal-ID 1
4 x x x x x x x x LED: Dieser Schalter wird vorein-
gestellt ausgeliefert. Nicht ändern!
5 OFF OFF OFF OFF CAN-Terminator
6 xx xx xx x x x = OFF: FC-Kamera (Typ 25)
x = ON: IC-Kamera (Typ 33/36)
Anhang
Konfiguration der stationären Kamera mit SIPLACE PRO Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01
76 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36

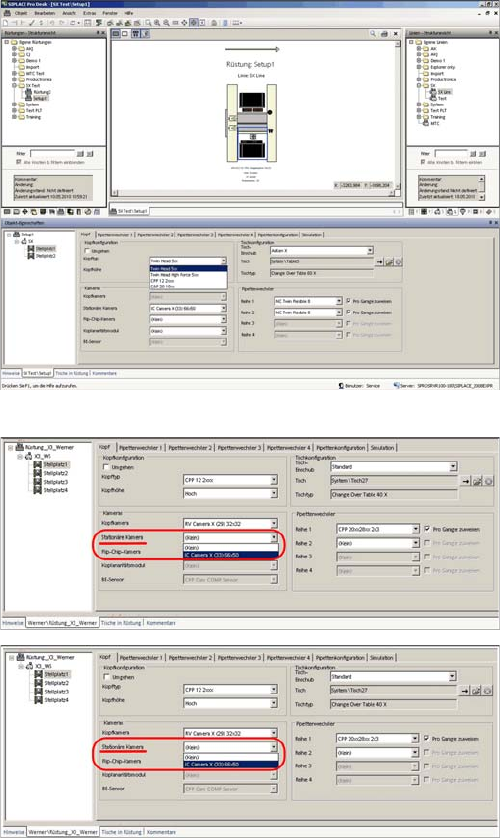

4.3 Konfiguration der stationären Kamera mit SIPLACE PRO
Konfiguration der stationären Kamera (am Beispiel D1)
► Wählen Sie Rüstung → Stellplatz → Registerkarte
Kopf und tragen Sie den P&P-Kopf ein.
► Optimieren Sie die Rüstung im SIPLACE Pro neu.
SIPLACE Pro Rüstung (am Beispiel X3)
SIPLACE Pro Rüstung (am Beispiel SX2)
