Einbau
Montage an der D1 Mechanische Montage
46 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.3.2 Mechanische Montage
Benötigte Hilfsmittel:
▪ 2x Gewindestift (DIN913-M6x50-ST) [03005958-xx]
Demontieren der vorhandenen Kamera
► Ziehen Sie die Beleuchtungseinheit nach oben von der Kamera ab.
► Entfernen Sie die untere Abdeckung.
► Trennen Sie alle elektrischen Verbindungen der Kamera.
► Ersetzen Sie die beiden oberen Befestigungsschrauben der Kamera durch Gewindestifte (DIN913-
M6x50-ST [03005958-xx]).
► Entfernen Sie die unteren beiden Befestigungsschrauben der Kamera.
► Nehmen Sie die Grundeinheit der Kamera von den den Gewindestiften. Achten Sie dabei darauf,
dass die Marken-Zwischenplatte nicht von den Gewindestiften rutscht.
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht Head-
crashgefahr!
► Beachten Sie hierzu den Abschnitt "4.1 Einbauhöhe der stationären Kamera" [ ➙ 71].
HINWEIS
Gleichteile: Kamera Typ 33 und Typ 36
► An der D1 werden für Kameras vom Typ 33 und vom Typ 36 die gleichen Schrauben und
die gleiche "Marken-Zwischenplatte IC-Kamera" [03039370-xx] verwendet.
► Der "BE-Abwurfbehälter komplett für P&P-Kopf" [03047406-xx] bleibt in der Maschine.
GEFAHR
Marken-Zwischenplatte
Die Marken-Zwischenplatte ist sehr schwer und im eingebauten Zustand nur zwischen Kamera
und Maschinenständer geklemmt.
Achten Sie vor allem bei der Demontage darauf, dass die Marken-Zwischenplatte nicht
herunterfällt.
Einbau
Mechanische Montage Montage an der D1
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 47
Montage einer neuen Kamera
Stationäre Kamera – Gewindestifte (D1)
► Verwenden Sie die zwei Gewindestifte (1) als Monta-
gehilfe für die Kamera-Markenplatte und die Kamera-
Basis. Die Inbusseite der Gewindestifte muss nach
außen zeigen, damit sie danach wieder herausge-
schraubt werden können.
Marken-Zwischenplatte [03039370-xx]
Geeignet für IC-Kamera Typ 36 und Typ 33
Einsatz an SIPLACE D1
VORSICHT!
Verwenden Sie für die Montage an der D1 immer die
Marken-Zwischenplatte [03039370-xx]. Ansonsten kann
die Maschinengenauigkeit nicht garantiert werden und es
zu einem Headcrash kommen.
Stationäre Kamera – Zwischenplatte (D1)
► Setzen Sie die Marken-Zwischenplatte auf die Ge-
winderstifte. Diese muss deckungsgleich mit den
Bohrungen am Maschinenständer und mit der Aus-
sparung links oben befestigt werden.
Einbau
Montage an der D1 Mechanische Montage
48 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
► Setzen Sie die Kamera-Basis auf die Gewindestifte und befestigen Sie die Kamera-Basis zusam-
men mit der Marken-Zwischenplatte mit zwei Inbusschrauben DIN912-M6x35-8.8 [00845062-xx].
► Ersetzen Sie die beiden Gewindestifte durch zwei Inbusschrauben DIN912-M6x35-8.8
[00845062-xx]. Schrauben Sie die Kamera fest an.

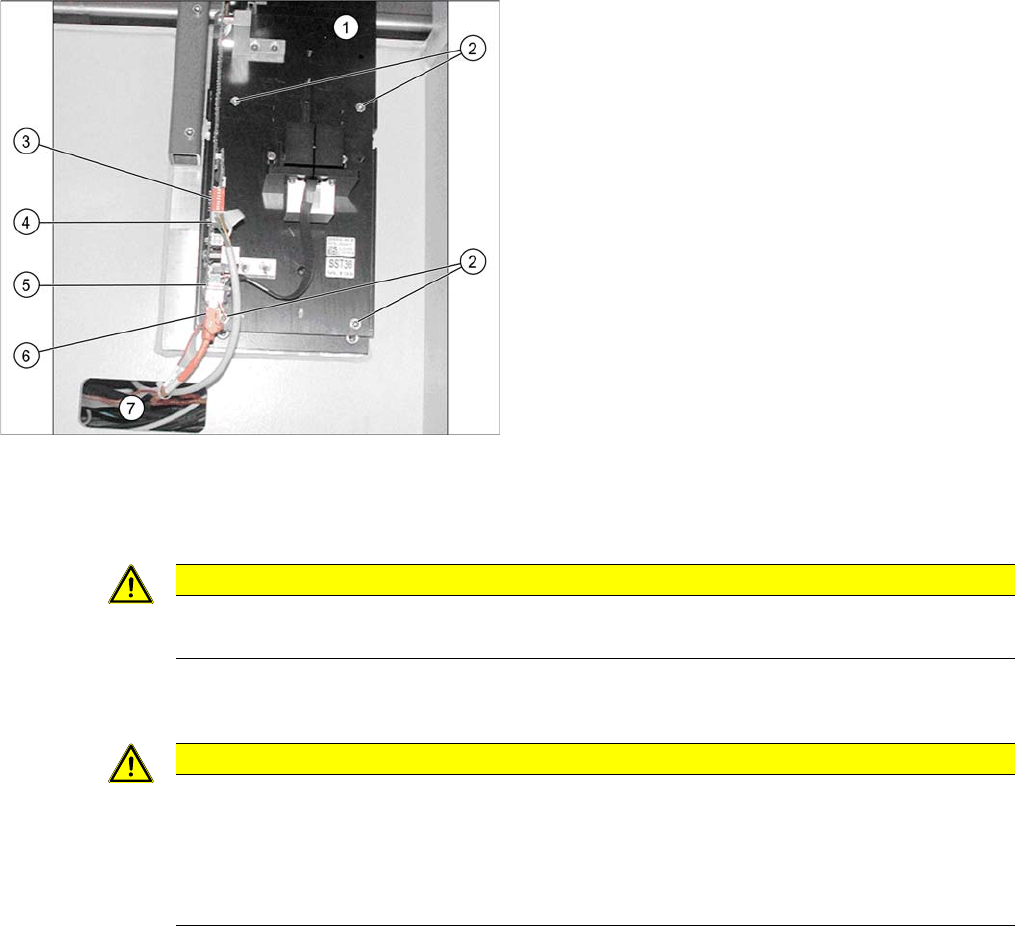

Stationäre Kamera - Kameragrundplatte (D1)
1. Stationäre Kamera
2. Schrauben DIN912-M6x35-8.8 [00845062-xx]
3. DIP-Schalter
4. Spannungsversorgung
5. CAN-Bus
6. Kamera-Bus
7. Öffnung für Kamera-Kabel im Maschinengestell
VORSICHT
Kamera nicht an der Kameraelektronik halten oder tragen
Die Kameraelektronik ist eine empfindliche Baugruppe und kann sonst beschädigt werden.
VORSICHT
Gewindestifte entfernen!
Es darf kein Gewindestift hinter der Kamera verbleben. Ansonsten wird die Kamera evtl. schief
montiert.
► Sollte es nicht möglich sein die Gewindestifte zu entfernen, dann müssen Sie die Kamera
noch einmal demontieren und die Gewindestifte passend versetzen.
