Einbau Montage an der SX1/SX2 BE-Einzug bei SX1/SX2 verschieben 52 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 3.4 Montage an der SX1/SX2 Erforderliche Einbausätze: Siehe "2.3 Lieferumfang" [ ➙ 20…
Einbau
Abschließende Arbeiten Montage an der D1
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 51
3.3.4 Abschließende Arbeiten
► Montieren Sie das Gehäuse der Kamera. Siehe auch "3.6.1 Kamera zusammenbauen." [ ➙ 67]
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Überprüfen Sie ob keine Gegenstände im Verfahrbereich des Portals und des Bestückkopfes liegen
und entfernen Sie diese gegebenenfalls.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Kalibrieren Sie die Maschine. Siehe auch "3.6.2 Kamera kalibrieren" [ ➙ 68]
Abwurfbehälter (D1)
► Sofern noch nicht vorhanden montieren Sie den "Hal-
ter für Abwurfbehälter" [03046974-xx] (1) mit zwei
Schrauben "DIN912-M6x12" [03045087-xx] (2). Sie-
he auch: "3.6.3 BE-Abwurfbehälter montieren"
[➙68]
► Setzen Sie den "Abwurfbehälter für P&P-Kopf"
[03041871-xx] ein.
Einbau
Montage an der SX1/SX2 BE-Einzug bei SX1/SX2 verschieben
52 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.4 Montage an der SX1/SX2
Erforderliche Einbausätze:
Siehe "2.3 Lieferumfang" [ ➙ 20]
Einbausatz: Stationäre Kamera Typ 33 für CPP-Kopf an SX1/SX2 [00519902-xx]
Im HRK für den TwinHead an der SX1/SX2 ist die stationäre Kamera (Typ 33) bereits enthalten.
3.4.1 BE-Einzug bei SX1/SX2 verschieben
Um Zugang zum Einbauplatz der stationären Kameras zu bekommen muss ggf. das Schneidgerät und
der BE-Einzug gelöst und nach vorne verschoben werden.
HINWEIS
DX1/DX2
Der Einbau der Kamera an DX1/DX2-Maschinen erfolgt analog zur SX1/SX2. Auf Unterschiede
wird explizit hingewiesen.
VORSICHT
BE-Einzug demontieren
► Lesen Sie dazu die Abschnitte "Schneidgerät demontieren" und "BE-Einzug tauschen" in
der Serviceanleitung Ihrer Maschine!
HINWEIS
Schraubenpositionen markieren
► Markieren Sie sich die Position aller Schrauben, so dass Sie diese später wieder eindeutig
zuordnen können.
Einbau
Einbaulage SX1/SX2 Montage an der SX1/SX2
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 53
3.4.2 Einbaulage SX1/SX2

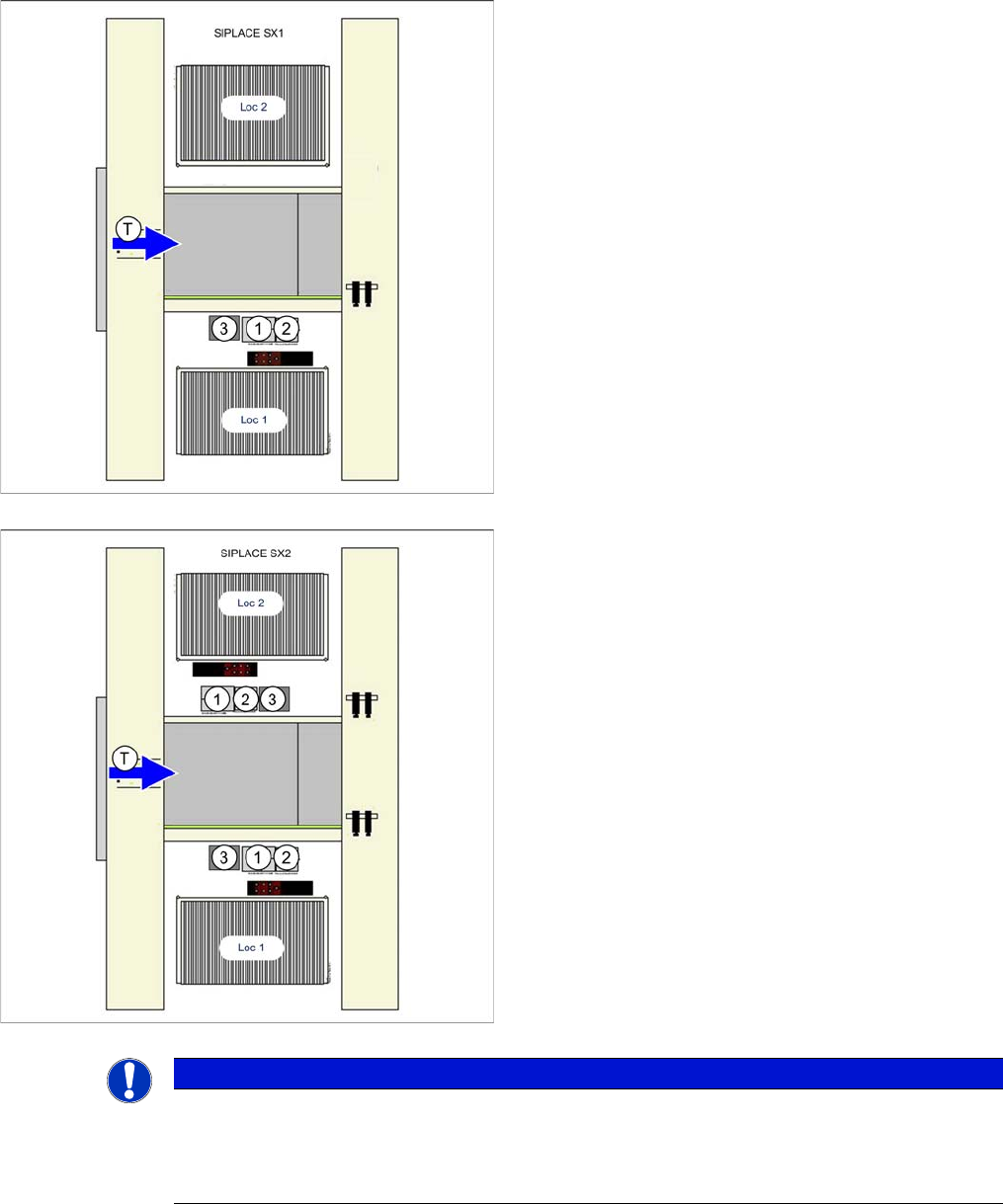

Einbaulage der Kameras an der SX1
1. IC-Kamera
2. FC-Kamera/3D-Koplan-Modul
3. BE-Abwurfbehälter
Loc 1/2 = Stellplatz 1/2
Einbaulage der Kameras an der SX2
1. IC-Kamera
2. FC-Kamera/3D-Koplan-Modul
3. BE-Abwurfbehälter
Loc 1/2 = Stellplatz 1/2
HINWEIS
TwinHead
Die FC-Kamera und das 3D-Koplan-Modul sind nur mit einem TwinHead möglich. Dabei kann
an einem Stellplatz immer nur eine dieser beiden Optionen eingebaut werden, also entweder
die FC-Kamera oder das 3D-Koplan-Modul.
