Einbau Montage an der SX4 Elektrische Anschlüsse 64 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 Einbau mit Gewindestiften (für Kamera Typ 33 bis Version 05, Ty p 36 bis Version 03) 3.5.3 Elektrische Anschlüs…
Einbau
Mechanische Montage Montage an der SX4
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 63
Einbau der Kamera
Einbau mit Schlüsselloch (für Kamera Typ 33 ab Version 06, Typ 36 ab Version 04)

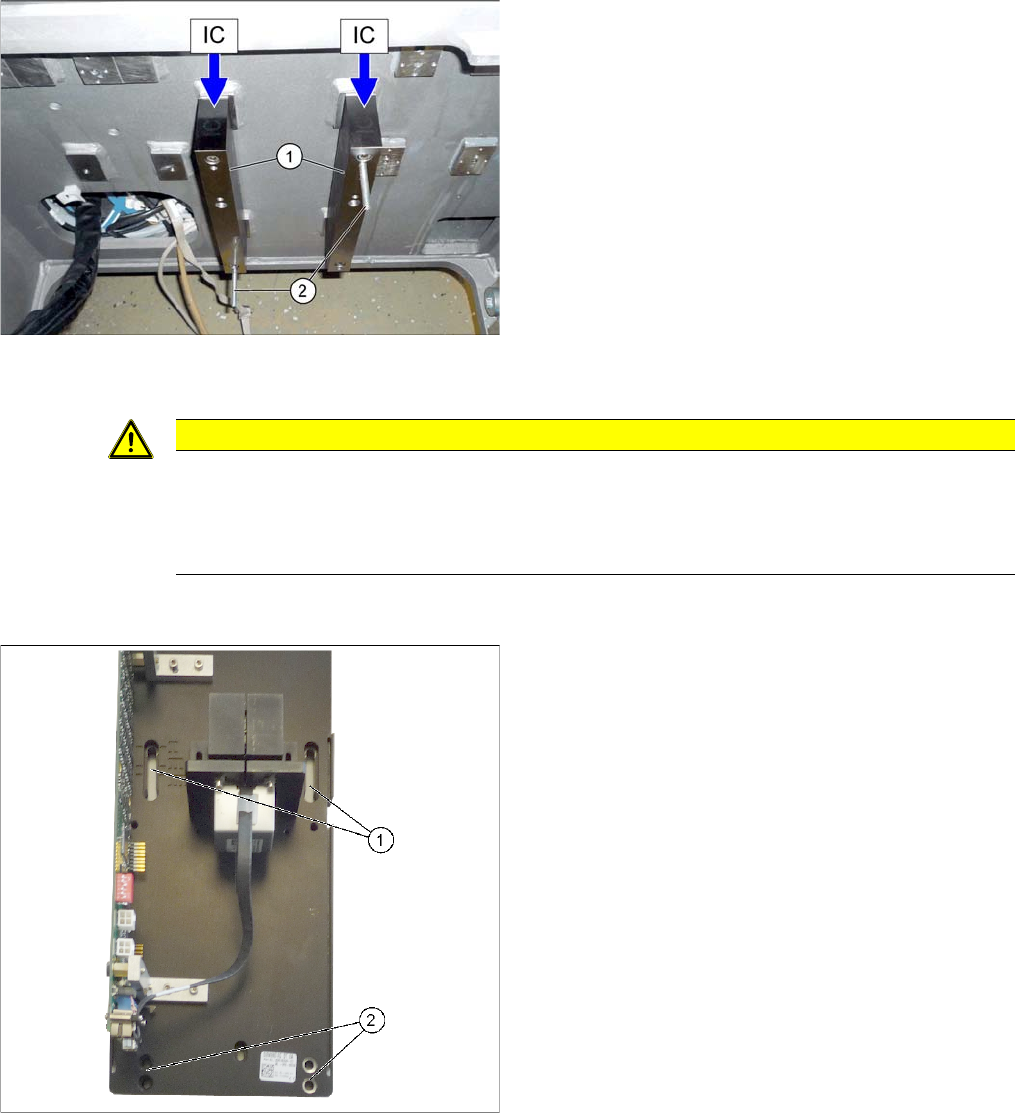

► Montieren Sie die beiden Halterungen (1) mit je 2
Schrauben am Maschinenständer. Achten Sie dabei
darauf, dass sich die Seite mit der Beschriftung "IC"
oben befindet.
► Nur beim Einbau mit Gewindestiften (s.u.):
Schrauben Sie zwei Gewindestifte (2) (mit der Inbus-
seite außen) als Montagehilfe an die Halterungen.
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht Head-
crashgefahr!
► Beachten Sie hierzu den Abschnitt "4.1 Einbauhöhe der stationären Kamera" [ ➙ 71].
► Drehen Sie die beiden oberen Schrauben soweit ein,
dass der Schaft der Schrauben ca. 15 mm über die
Halterung hinaus steht.
► Hängen Sie das Kameraunterteil mit den oberen
Schraubenöffnungen (1) (Schlüssellöcher) in diese
beiden Schrauben ein.
► Bringen Sie das Kameraunterteil mit den beiden un-
teren Schrauben (2) auf die richtige Einbauhöhe und
ziehen Sie alle vier Schrauben fest.
Einbau
Montage an der SX4 Elektrische Anschlüsse
64 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
Einbau mit Gewindestiften (für Kamera Typ 33 bis Version 05, Typ 36 bis Version 03)
3.5.3 Elektrische Anschlüsse
► Ziehen Sie die drei Anschlusskabel für die IC-Kamera durch die Öffnung aus dem Maschinengestell.
► Kontrollieren Sie die Jumpereinstellung. Siehe auch "4.2 Kameracodierung und Anschlüsse" [➙73]
► Zum Anschließen der Kamera lesen Sie den Abschnitt "4.2.1 Kameras Typ 33 ab Version 03 bis 07,
Kameras Typ 36 ab Version 01" [ ➙ 73].
Sehen Sie dazu auch...
3.5.3.1 Anschließen der Hotlinkkabel an den BoxPC [ ➙ 65]
► Heben Sie das Kameraunterteil auf die beiden Ge-
windestifte.

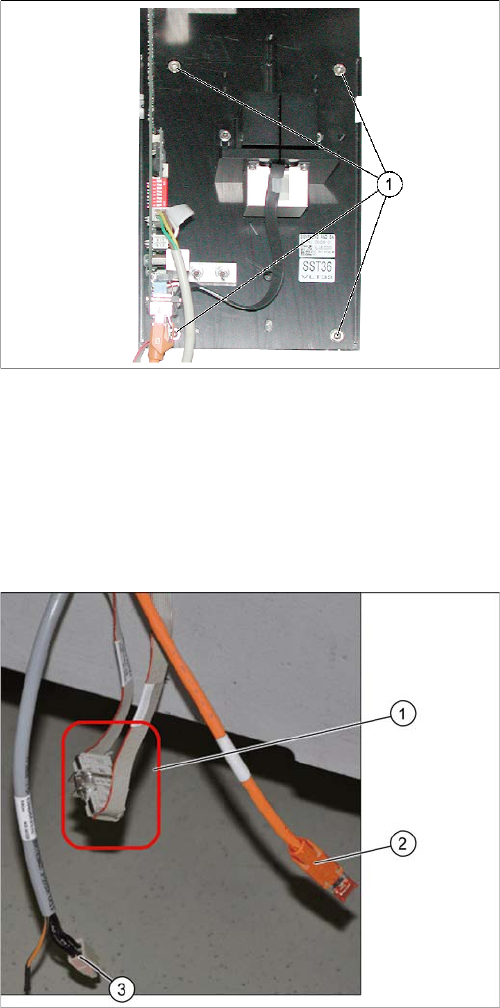

► Befestigen Sie das Kameraunterteil mit 2 Schrauben
an den frei gebliebenen Schraubenöffnungen
(M6x35).
► Schrauben Sie die beiden Gewindestifte wieder her-
aus.
► Befestigen Sie das Kameraunterteil nun auf der rech-
ten Seite (anstelle der beiden Gewindestifte). Das
Kameraunterteil und die Markenplatte sind nun mit
vier Schrauben (1) am Maschinenständer befestigt.
CAN-Bus-Verbindung (X-Serie – ab Serien-Nr. B326)
► Stecken Sie das CAN-Bus-Kabel (1), Kamera-
Bus (2) und Spannungsversorgung (3) an die Kame-
ra an. Siehe auch "4.6 Stromlaufpläne SX4" [ ➙ 84]
► Das im Nachrüstsatz mitgelieferte CAN-Bus-Kabel
[03050239-xx] dient zum Anschluss des CAN-Bus-
Kabels an die Kamera. Trennen Sie die CAN-Bus-
Kabel an der Kupplung (1) voneinander. Stecken Sie
das Adapterkabel [03050239-xx] so dazwischen,
dass Sie zwei zusätzliche CAN-Stecker für die bei-
den stationären Kameras zur Verfügung haben.
Einbau
Elektrische Anschlüsse Montage an der SX4
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 65
3.5.3.1 Anschließen der Hotlinkkabel an den BoxPC
► Stecken Sie die Kamerakabel nach folgendem Schema an:
VORSICHT
Stecken Sie niemals ein LAN-Kabel in die Hotlinkkarte!
Die Hotlinkkarte kann dadurch beschädigt werden.
HINWEIS
Anschlüsse der stationären Kameras
► Beachten Sie hierzu den Abschnitt "4 Anhang" [ ➙ 71] und die aktuellen Wirkschaltpläne
Ihrer Maschine.
► Die Version der Hotlinkkarte kann man im eingebauten Zustand nur an der Position des
Aufklebers für die Kamera-Anschlüsse und der Reihenfolge der CAM-Anschlüsse erken-
nen.
► Die stationären Kameras werden immer an CAM2 oder CAM3 angeschlossen.
► Die Kamerakabel sind mit den jeweiligen Anschlussbezeichnungen nach dem Schema
X*p* beschriftet.
VORSICHT
Kamerakabel korrekt anschließen
► Achten Sie darauf die Kameras korrekt anzuschließen. Beachten Sie dabei unbedingt die
Aufkleber an den Hotlinkkarten. Ansonsten kann es zu einer Verringerung der
Bestückleistung kommen.
Beachten Sie dabei besonders die unterschiedliche Reihenfolge der Anschlüsse an der
PCI-A24!

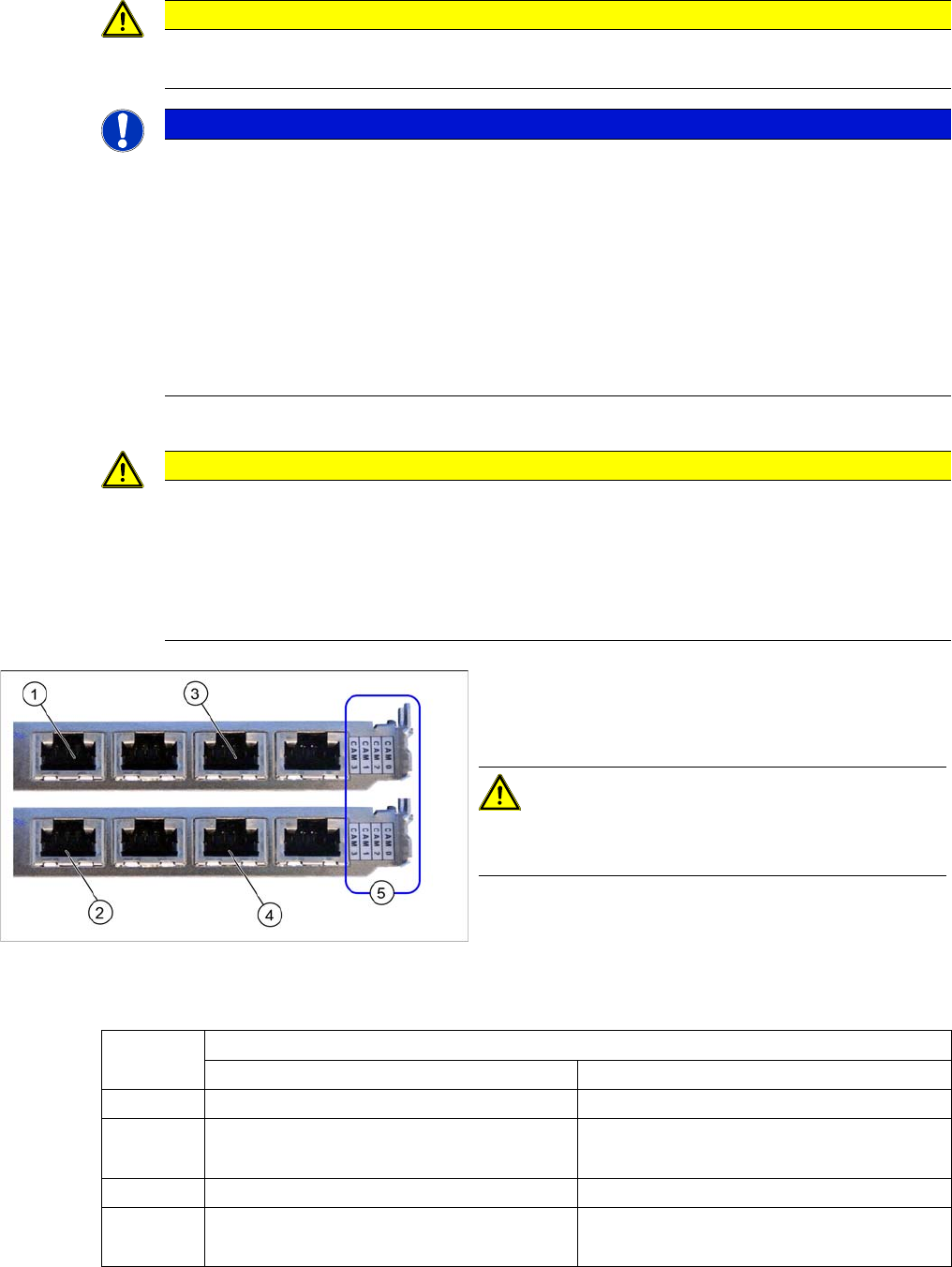

Hotlinkkarte (PCI-A24 [03052135-xx])
Diese Hotlinkkarte wird standardmäßig an der SX4 ver-
baut.
VORSICHT!
Beachten Sie die Reihenfolge der Kamera-Anschlüsse
(5)!
(1) und (3): Stationäre Kameras für Bestückbereich1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Hotlinkkarten
Karte 1 (oben) Karte 2 (unten)
CAM0 Portal 1 - LP/BE-Kamera Portal 2 - LP/BE-Kamera
CAM1 Nicht verwendet Portal 2 - Stationäre Kameras (IC/FC)
[03077048-xx] → Kabel X2ps
CAM2 Portal 4 - LP/BE-Kamera Portal 3 - LP/BE-Kamera
CAM3 Nicht verwendet Portal 3 - Stationäre Kameras (IC/FC)
[03077049-xx] → Kabel X3ps
