Einbau Elektrische Anschlüsse Mont age an der X-Serie und D3 Stationary Camera Typ e 33/36 Stationäre Kamera Typ 33/36 35 VCU mit CAN-Bus und TQM-Modul ► Schließen Sie den CAN-Bus (3) an X2 an. ► Schließen Sie das Spannu…
Einbau
Montage an der X-Serie und D3 Elektrische Anschlüsse
34 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
Anschluss an die Control-Unit-Vision-Stationär bis Serien-Nr. B325 und IC-Kamera FS01 und FS02
HINWEIS
Maschinen-Serien-Nr. und Kamera-FS beachten
Dieser Abschnitt ist bei Maschinen der X-Serie bis Serien-Nr. B325 und IC-Kameras mit FS01
oder FS02 zu beachten.
HINWEIS
CPP und VCU
Die Vision-Control-Unit (VCU) unterstützt keinen CPP-Kopf. Daher sind der CPP-Kopf und ent-
sprechende stationäre Kameras erst ab Maschinen-Serien-Nr. B326 möglich.
► Lesen Sie in diesem Fall die entsprechende Montageanleitung, da noch weitere
Einschränkungen bestehen.
HINWEIS
TQM-Modul
Das TQM-Modul [03003536-xx] gehört nicht zum Lieferumfang der Kamera muss ggf. nachbe-
stellt werden.
HINWEIS
Controll-Unit 1 Vision stationär [00363961-xx]
Die "Controll-Unit 1 Vision stationär" [00363961-xx] ist Bestandteil des "Teilesatzes für ReCon-
fig X-Serie/TwinHead" [03041487-xx].
VCU

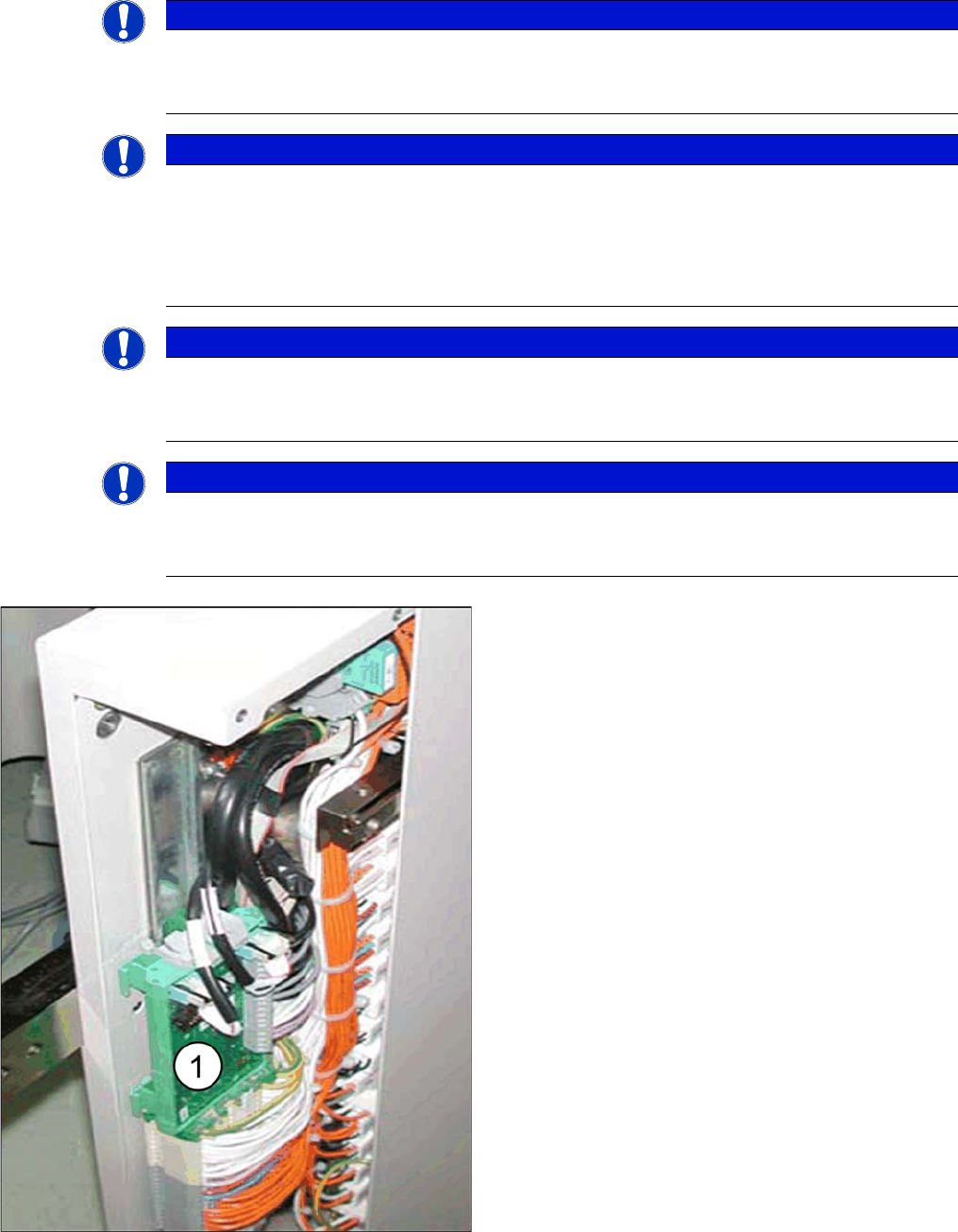

► Stecken Sie das TQM-Modul auf die Platine "Cont-
roll-Unit 1 Vision stationär" [00363961-xx].
► Montieren Sie die "Controll-Unit 1 Vision stationär"
[00363961-xx] mit aufgestecktem "TQM167 SI-
PLACE Embedded-Modul" [03003536-xx] im ent-
sprechenden Steckplatz (1).
▪ Die VCU des BB1 befindet sich im Sub-Distributor
(Stellplatz 4).
▪ Die VCU des BB2 befindet sich im Main-Distributor
(Stellplatz 2).
Einbau
Elektrische Anschlüsse Montage an der X-Serie und D3
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 35
VCU mit CAN-Bus und TQM-Modul
► Schließen Sie den CAN-Bus (3) an X2 an.
► Schließen Sie das Spannungsversorgungskabel "Controll-Unit 1 Vision stationär" (6) an
HINWEIS
BIOS und eSW-Version
Kontrollieren sie nach dem Start der Maschine auch die BIOS- und Applikations-Version des
Visionsystems und aktualisieren Sie das System ggf. mittels eines SW-Downloads.

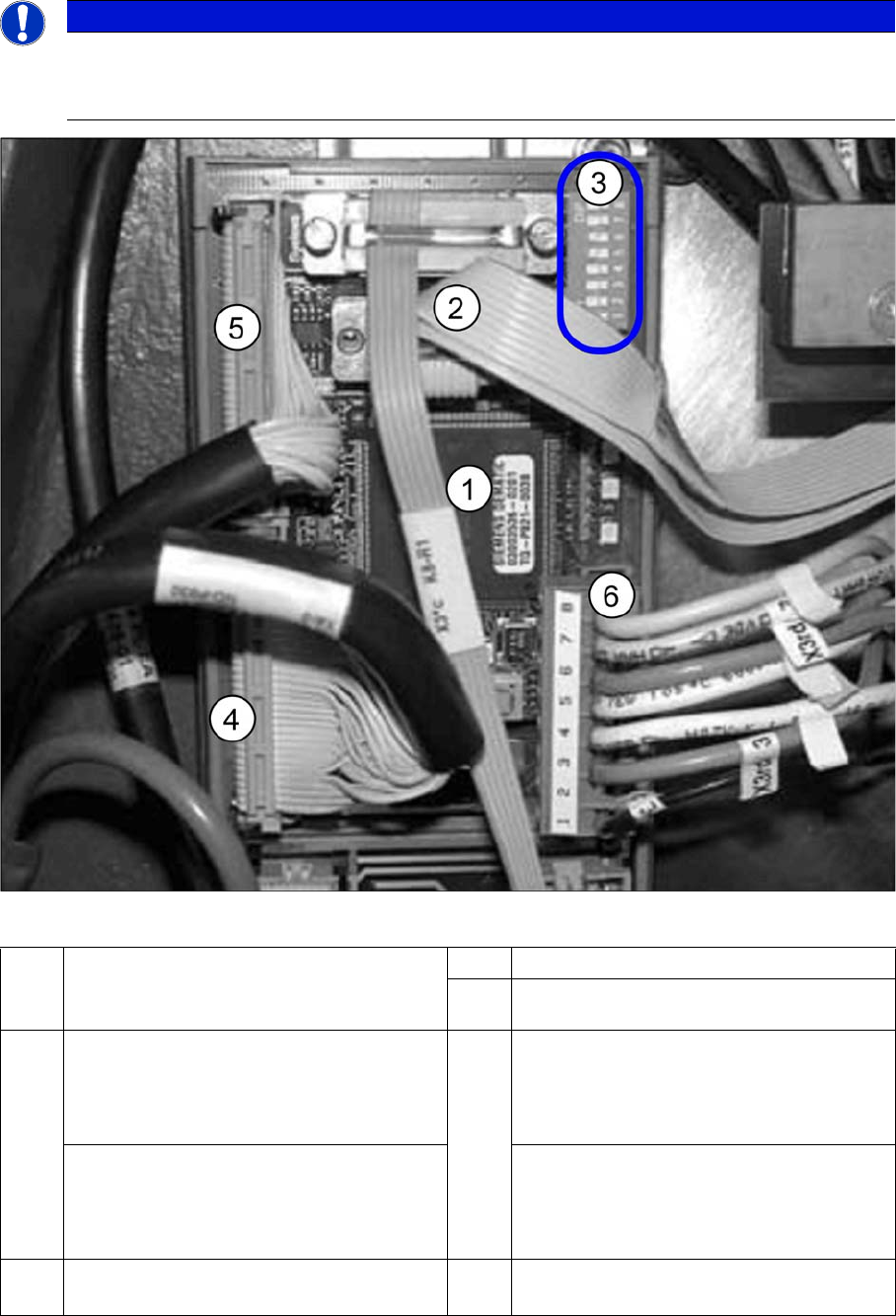

1 TQM-Modul [03003536-xx] auf
"Controll-Unit 1 Vision stationär"
[00363961-xx]
2 CAN-Bus-Kabel (X2rd)
3 DIP-Schalter VCU
4 BB1: Sub-Distributor
Kabel Vision-Control IC-Kamera 1
[03003449-xx]
zum Sub-Distributor (X4rd)
5 BB1: Sub-Distributor
Kabel Vision-Control FC-Kamera 1
[03003450-xx]
zum Sub-Distributor (X5rd)
BB2: Main-Distributor
Kabel Vision-Control IC-Kamera 2
[03003439-xx]
zum Main-Distributor (X4rd)
BB2: Main-Distributor
Kabel Vision-Control FC-Kamera 2
[03003440-xx]
zum Main-Distributor (X5rd)
6 Kabel:Spannungsversorgung "Controll-
Unit 1 Vision stationär" (X3rd)
Einbau
Montage an der X-Serie und D3 Elektrische Anschlüsse
36 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
► Schließen Sie die schwarzen Vision-Control-Kabel (4) und (5) an X4 bzw. X5 "Controll-Unit 1 Vision
stationär" [00363961-xx] an. Siehe auch Stromlaufplan: "4.4.1.1 Kamera bis FS02" [ ➙ 77]
Codierung des DIP-Schalters "Controll-Unit 1 Vision stationär" [00363961-xx]
► Stellen Sie an der VCU (Controll-Unit 1 Vision stationär [00363961-xx]) die DIP-Schalter ein:
VCUs der X-Serie bis Nr. B236 mit IC-Kamera FS01 oder FS02
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
Controll-Unit 1 Vision stationär (bis FS02)

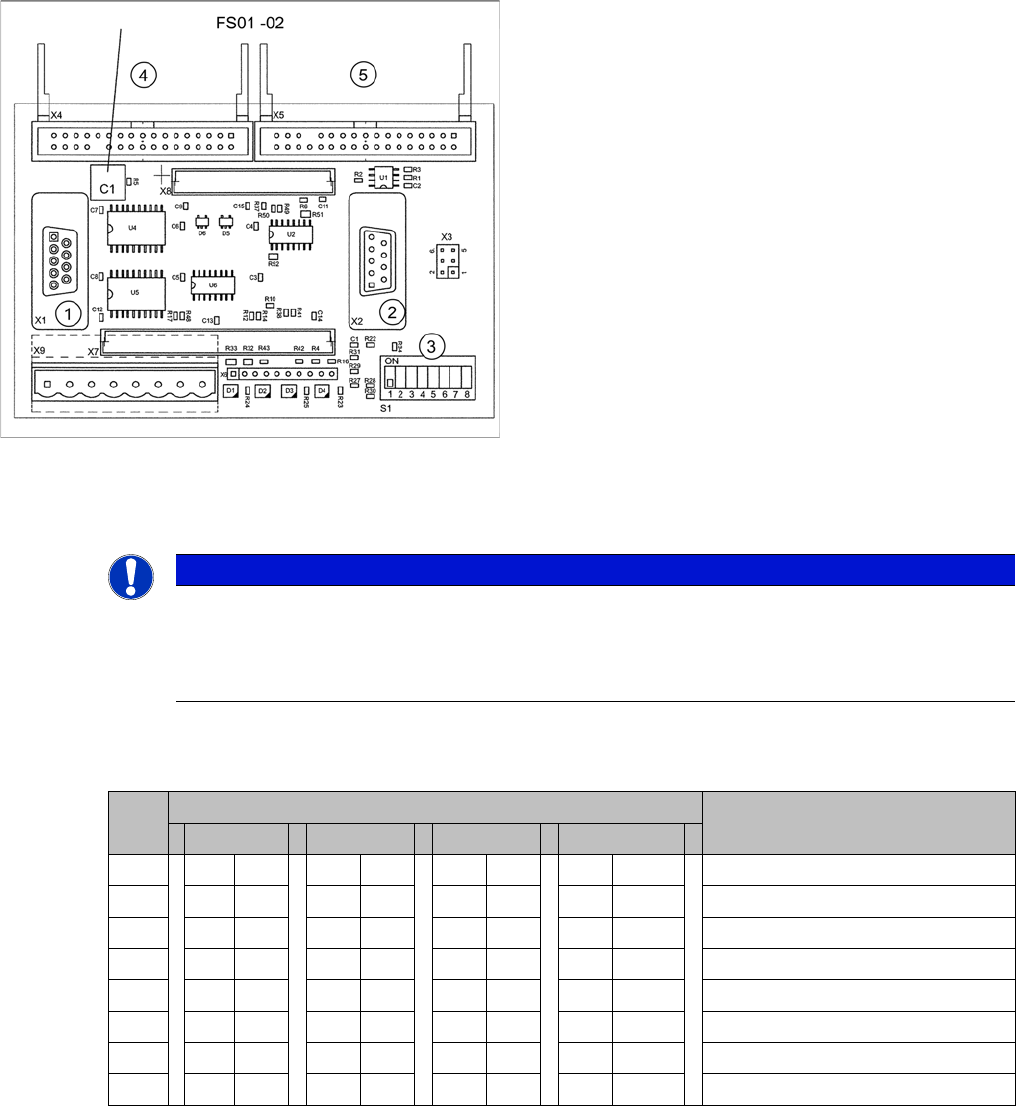

1. X1: zum TQM-Modul
2. X2: CAN-Bus
3. S1: DIP-Schalter
4. X4: Vision-Kabel 34-polig IC-Kamera [03003439-xx]
5. X5: Vision-Kabel 34-polig FC-Kamera [03003440-xx]
HINWEIS
Kamerakonfiguration
Bei SIPLACE X-Maschinen mit stationären Kameras bis FS02 kann pro Bestückbereich nur 1
Portal mit stationären Kameras (IC/FC) betrieben werden, da die Ansteuerung auf der VCU
portalabhängig ist.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF CAN-Abschluss
2 OFF OFF OFF OFF Reset
3 OFF OFF OFF OFF Boot
4 OFF OFF OFF OFF CAN-Error-Switch
5ON ON OFF OFFID 1
6 ON OFF ON OFF ID 2
7 OFF OFF OFF OFF CAN-Speed
8 OFF OFF OFF OFF CAN-Gruppe
