Einbau
Montage an der D1 Elektrische Anschlüsse
50 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36

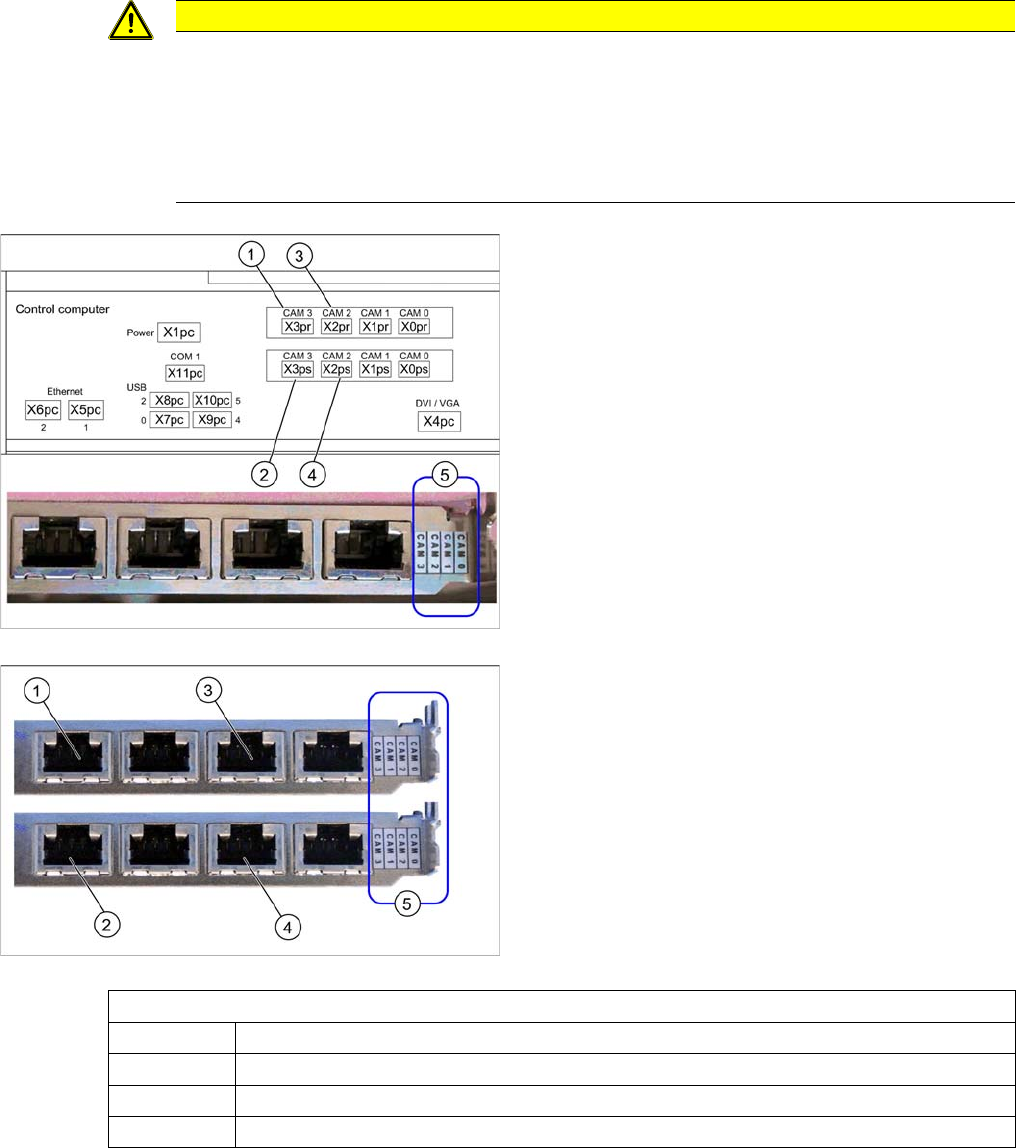

► Stecken Sie die Kamerakabel nach folgendem Schema an:
Sehen Sie dazu auch...
4.7 Stromlaufpläne D1 [ ➙ 86]
VORSICHT
Kamerakabel korrekt anschließen
► Achten Sie darauf die Kameras korrekt anzuschließen. Beachten Sie dabei unbedingt die
Aufkleber an den Hotlinkkarten und damit den Typ der Hotlinkkarte. Ansonsten kann es zu
einer Verringerung der Bestückleistung kommen.
Beachten Sie dabei besonders die unterschiedliche Reihenfolge der Anschlüsse an der
PCI-A24!
Hotlinkkarte (PCI-A14 [03032343-xx])
Diese Hotlinkkarte wurde standardmäßig mit dem BoxPC
627 verbaut.
Die Version der Hotlinkkarten kann man im eingebauten
Zustand nur am Aufkleber für die Kamera-Anschlüsse (5)
erkennen.
(1) und (3): Stationäre Kameras für Bestückbereich 1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Bei der SIPLACE D1 ist die FC-Kamera an der Hotlink-
karte auf Anschluss X3pr angeschlossen.
Hotlinkkarte am BoxPC (PCI-A24 [03052135-xx])
Grundsätzlich ist der Einsatz dieser Hotlinkkarte ab
SW605.03 möglich (z.B. als Ersatzteil).
Die Version der Hotlinkkarten kann man im eingebauten
Zustand nur am Aufkleber für die Kamera-Anschlüsse (5)
erkennen.
(1) und (3): Stationäre Kameras für Bestückbereich 1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Hotlinkkarte
CAM0 Portal 1 - LP/BE-Kamera
CAM1 Portal 2 - LP/BE-Kamera (Bei D1 abgesteckt.)
CAM2 IC-Kamera [03042343-xx] → Kabel X2pr
CAM3 FC-Kamera [03042344-xx] → Kabel X3pr
Einbau
Abschließende Arbeiten Montage an der D1
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 51
3.3.4 Abschließende Arbeiten
► Montieren Sie das Gehäuse der Kamera. Siehe auch "3.6.1 Kamera zusammenbauen." [ ➙ 67]
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Überprüfen Sie ob keine Gegenstände im Verfahrbereich des Portals und des Bestückkopfes liegen
und entfernen Sie diese gegebenenfalls.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Kalibrieren Sie die Maschine. Siehe auch "3.6.2 Kamera kalibrieren" [ ➙ 68]
Abwurfbehälter (D1)
► Sofern noch nicht vorhanden montieren Sie den "Hal-
ter für Abwurfbehälter" [03046974-xx] (1) mit zwei
Schrauben "DIN912-M6x12" [03045087-xx] (2). Sie-
he auch: "3.6.3 BE-Abwurfbehälter montieren"
[➙68]
► Setzen Sie den "Abwurfbehälter für P&P-Kopf"
[03041871-xx] ein.
Einbau
Montage an der SX1/SX2 BE-Einzug bei SX1/SX2 verschieben
52 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.4 Montage an der SX1/SX2
Erforderliche Einbausätze:
Siehe "2.3 Lieferumfang" [ ➙ 20]
Einbausatz: Stationäre Kamera Typ 33 für CPP-Kopf an SX1/SX2 [00519902-xx]
Im HRK für den TwinHead an der SX1/SX2 ist die stationäre Kamera (Typ 33) bereits enthalten.
3.4.1 BE-Einzug bei SX1/SX2 verschieben
Um Zugang zum Einbauplatz der stationären Kameras zu bekommen muss ggf. das Schneidgerät und
der BE-Einzug gelöst und nach vorne verschoben werden.
HINWEIS
DX1/DX2
Der Einbau der Kamera an DX1/DX2-Maschinen erfolgt analog zur SX1/SX2. Auf Unterschiede
wird explizit hingewiesen.
VORSICHT
BE-Einzug demontieren
► Lesen Sie dazu die Abschnitte "Schneidgerät demontieren" und "BE-Einzug tauschen" in
der Serviceanleitung Ihrer Maschine!
HINWEIS
Schraubenpositionen markieren
► Markieren Sie sich die Position aller Schrauben, so dass Sie diese später wieder eindeutig
zuordnen können.
