4 Anhang
4.1 Einbauhöhe der stationären Kamera
Je nach Version der Kamera können Sie diese in nur einer oder in mehreren Einbauhöhen einsetzen.
Die nachfolgende Beschreibung gilt für die folgenden Kameras:
▪ BE-Kamera stationär P&P (Typ 33) 55x45 digit. [03016339-xx] ab Version 06
▪ BE-Kamera stationär P&P (TYP36) 32x32 digit. [03042491-xx] ab Version 04
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht Head-
crashgefahr!
► Beachten Sie bei der Wahl der Einbauhöhe immer alle Köpfe in einem Bestückbereich.
► Wird eine stationäre Kamera mit einem CPP-Kopf eingesetzt, so muss der CPP-Kopf in der
Position oben montiert sein.

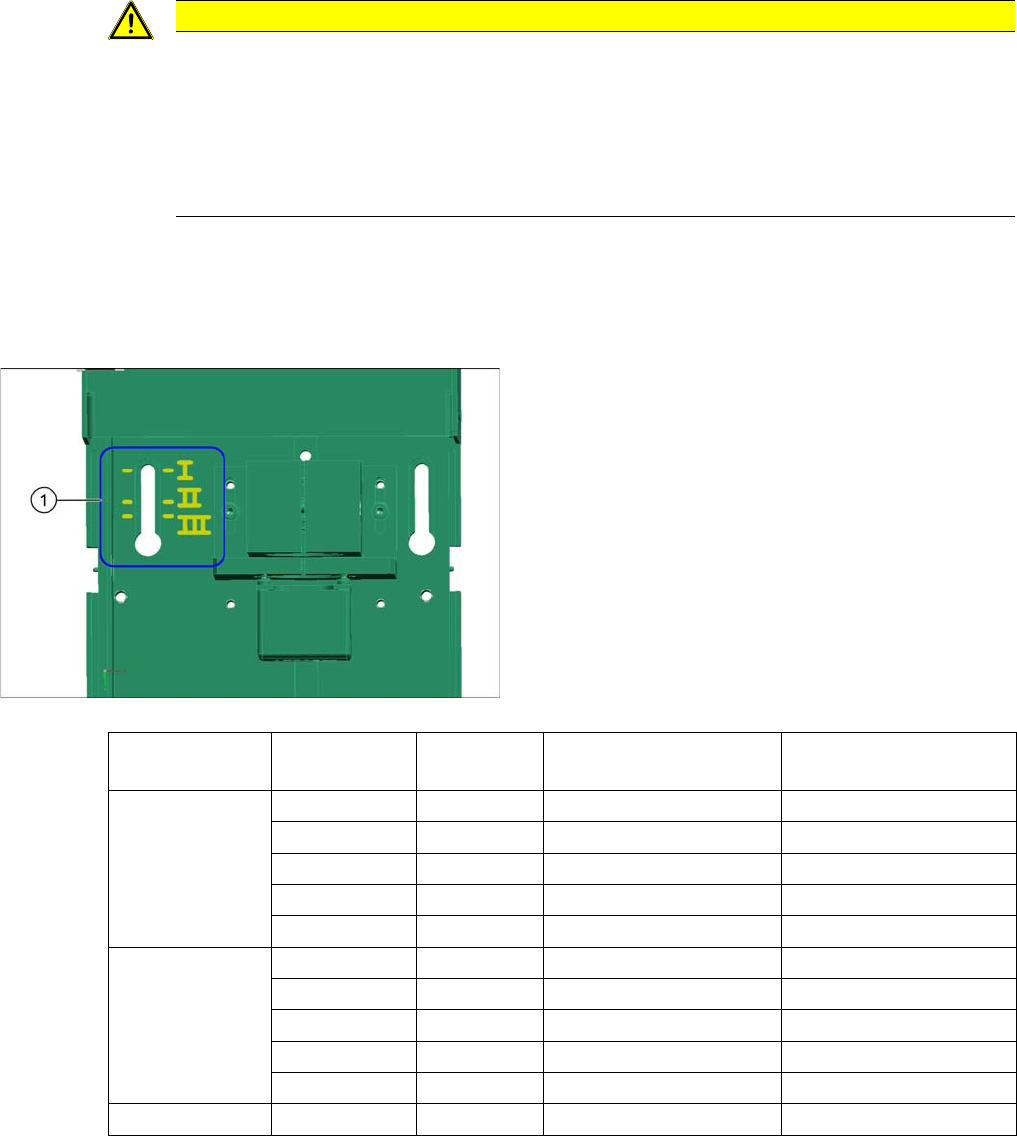

1. Einbaupositionen I bis III
Maschinen Typ Portal A Portal B Einbauposition Fokusebene über
LP-Oberkante
X-Serie DLM, CPP_H TwinHead Position I (unten) 3,5 mm
CPP_H CPP_H Position I (unten) 3,5 mm
TwinHead TwinHead Position III (oben) 23,5 mm
CPP_H – Position I (unten) 3,5 mm
TwinHead – Position III (oben) 23,5 mm
SX-Serie CPP_H TwinHead Position I (unten) 12 mm
CPP_H CPP_H Position I (unten) 12 mm
TwinHead TwinHead Position I (unten) 12 mm
CPP_H – Position I (unten) 12 mm
TwinHead – Position I (unten) 12 mm
D1/D3 DLM P&P-Modul Position I (unten) 13 mm
Anhang
Einbauhöhe der stationären Kamera Stationäre Kamera in Position I
72 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36

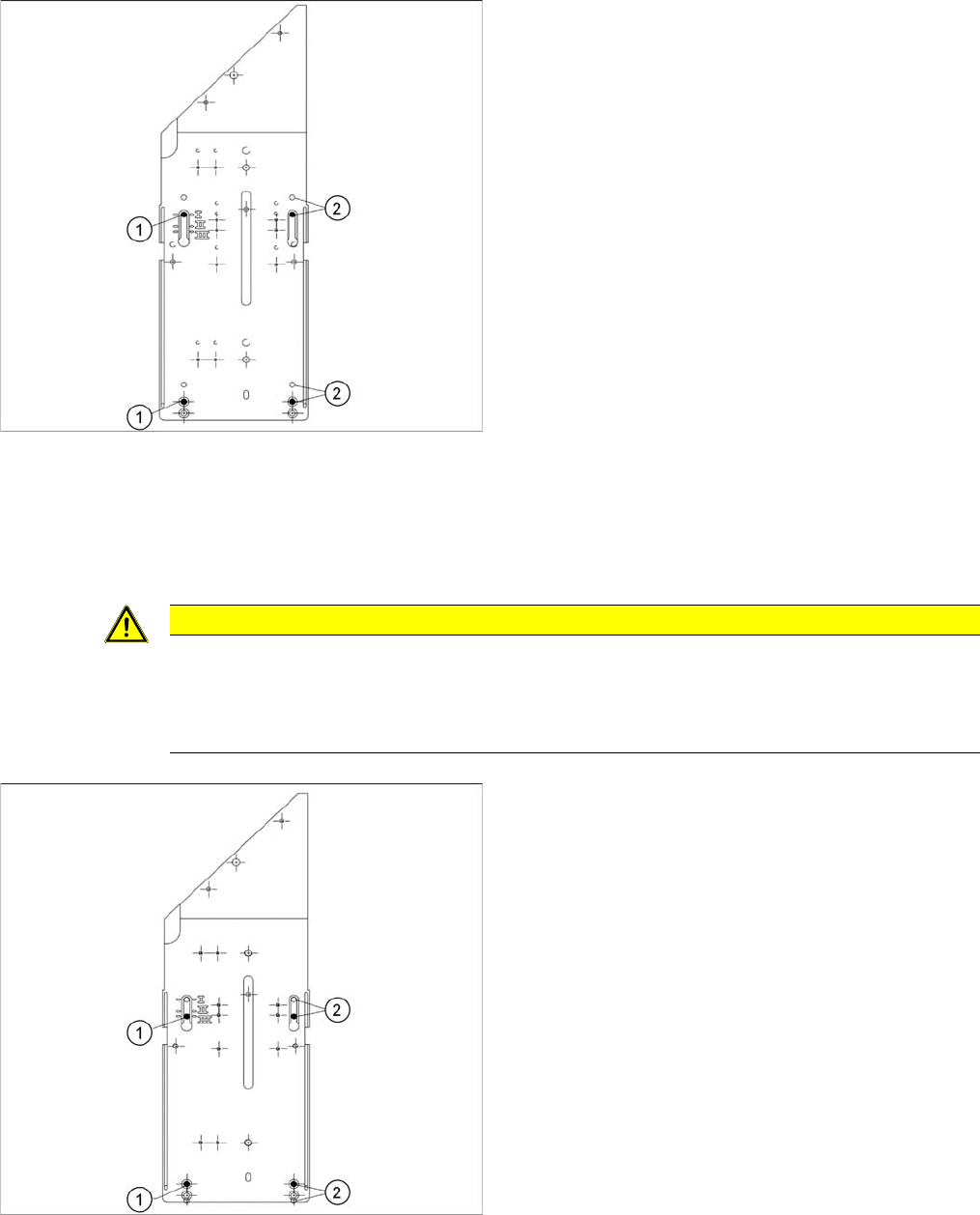

4.1.1 Stationäre Kamera in Position I
4.1.2 Stationäre Kamera in Position II
Die Position II (Mitte) ist in der D-, SX- und X-Serie nicht relevant.
4.1.3 Stationäre Kamera in Position III
Wird im entsprechenden Bestückbereich ein DLM- oder
CPP-Kopf betrieben, so muss die Kamera in der unters-
ten Position eingebaut werden. Dies entspricht der Posi-
tion I.
1. Schraube
2. Gewinde im Maschinenständer
Die Position I ist in folgenden Fällen zu wählen:
▪ D-Serie: Immer
▪ SX-Serie: Immer
▪ X-Serie: Wenn im entsprechenden Bestückbereich
mindestens ein DLM- oder CPP-Kopf betrieben wird.
VORSICHT
Headcrash-Gefahr
Eine falsche Einbauhöhe kann einen Headcrash zur Folge haben!
Wird die Kamera auf diese Höhe eingebaut, so ist ausschließlich der TwinHead in diesem
Bestückbereich zulässig. Ansonsten besteht Headcrash-Gefahr!
Werden im entsprechenden Bestückbereich nur Twin-
Head betrieben, so muss die Kamera in der obersten Po-
sition eingebaut werden. Dies entspricht der Position III.
Durch diese Einbauposition entfällt beim TwinHead das
Verfahren der Z-Achse beim Vermessen von Bauteilen,
so dass eine höhere Bestückleistung erziehlt werden
kann.
1. Schraube
2. Gewinde im Maschinenständer
Die Position III ist in folgenden Fällen zu wählen:
▪ D-Serie: Nie
▪ SX-Serie: Nie
▪ X-Serie: Wenn im entsprechenden Bestückbereich
ausschließlich TwinHead betrieben werden.
