Einbau Montage an der SX1/SX2 Elektrische Anschlüsse 60 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 3.4.4.1 Anschließen der Hotlinkkabel an den BoxPC In der SX1/SX2 wurden zwei Type n von Hotlinkkarten verba…
Einbau
Elektrische Anschlüsse Montage an der SX1/SX2
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 59
Anschluss an FC-Kameras (Typ 25 mit der Version 05)
Ist eine FC-Kamera mit Version 05 vorhanden, so wird die IC-Kamera an diese angeschlossen. Ab die-
ser Version befindet sich an der FC-Kamera ein Multiplexer, welcher die Anschlüsse für die IC- und die
FC-Kamera bereitstellt. Damit ist es möglich, einen Bestückbereich mit bis zu vier stationären Kameras
zu betreiben.
► Befestigen Sie die ankommenden Kabel (Kamerabus, CAN-Bus, Stromversorgung) mit dem Befes-
tigungssockel [00316830-xx] und Kabelbinder [00805141-xx] unterhalb der Kamera.
Sehen Sie dazu auch...
3.5.3.1 Anschließen der Hotlinkkabel an den BoxPC [ ➙ 65]

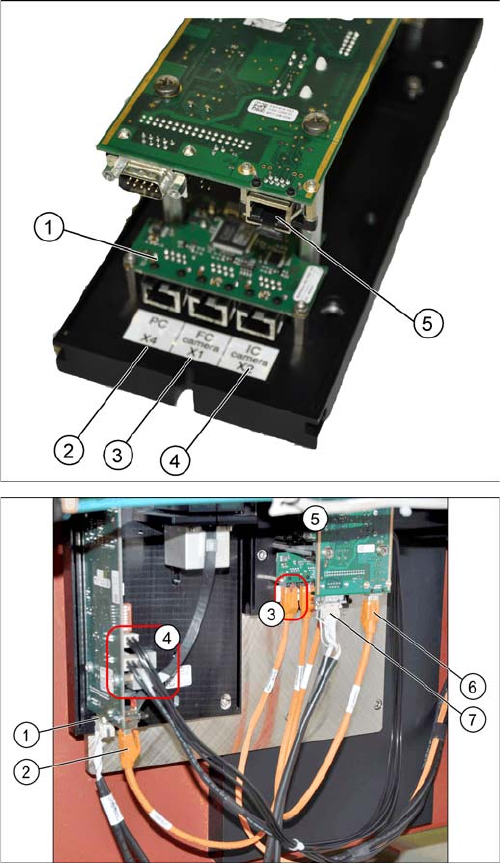

Über diesen Multiplexer kann zusätzlich eine stationäre
Kamera (Typ 33/36) direkt an der stationären Kamera
(Typ 25) angeschlossen werden.
1. Multiplexer
2. Eingang vom BoxPC
3. Ausgang für Kamera, Typ 25 (FC-Kamera)
4. Ausgang für Kamera, Typ 33/36 (IC-Kamera)
5. Eingang an der Kamera
► Ziehen Sie das Oberteil der FC-Kamera ab.
► Nehmen Sie das Gehäuse der FC-Kamera ab.
► Stecken Sie das vom BoxPC kommende Kameraka-
bel an der Treiberplatine der FC-Kamera ab (6) und
am Multiplexer-Anschluss mit der Aufschrift PC an.
► Unterhalb der FC-Kamera sind zwei nicht verwende-
te kurze Kamerakabel sowie das Stromversorgungs-
kabel [03055298-xx] mit einem Kabelbinder an der
Aufnahmeplatte befestigt. Verwenden Sie je ein kur-
zes Kamerakabel für die Verbindung zwischen dem
Multiplexer und der IC-Kamera (2) und zwischen
Multiplexer und der Treiberplatine der FC-
Kamera (6).
► Stellen Sie die Stromversorgung mit dem Kabel aus
dem Nachrüstsatz her. Stecken Sie dazu das Strom-
versorgungskabel [03055298-xx] auf die Anschlüsse
X4 oder X5 der Treiberplatine an der IC-Kamera (4)
und in den Anschluss X4 an der FC-Kamera (5).
► Schließen Sie den CAN-Bus an die Anschlüsse (1)
und (7) an.
Einbau
Montage an der SX1/SX2 Elektrische Anschlüsse
60 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.4.4.1 Anschließen der Hotlinkkabel an den BoxPC
In der SX1/SX2 wurden zwei Typen von Hotlinkkarten verbaut. Diese können im eingebauten Zustand
nur anhand der Reihenfolge der Anschlussbezeichnung der Kamera-Eingänge unterschieden werden.
Sehen Sie dazu die nachfolgenden Abbildungen.
► Stecken Sie die Kamerakabel nach folgendem Schema an:
VORSICHT
Stecken Sie niemals ein LAN-Kabel in die Hotlinkkarte!
Die Hotlinkkarte kann dadurch beschädigt werden.
HINWEIS
Anschlüsse der stationären Kameras
► Beachten Sie hierzu den Abschnitt "4 Anhang" [ ➙ 71] und die aktuellen Wirkschaltpläne
Ihrer Maschine.
► Die Version der Hotlinkkarte kann man im eingebauten Zustand nur an der Position des
Aufklebers für die Kamera-Anschlüsse und der Reihenfolge der CAM-Anschlüsse erken-
nen.
► Die stationären Kameras werden immer an CAM2 oder CAM3 angeschlossen.
► Die Kamerakabel sind mit den jeweiligen Anschlussbezeichnungen nach dem Schema
X*p* beschriftet.
VORSICHT
Kamerakabel korrekt anschließen
► Achten Sie darauf die Kameras korrekt anzuschließen. Beachten Sie dabei unbedingt die
Aufkleber an den Hotlinkkarten und damit den Typ der Hotlinkkarte. Ansonsten kann es zu
einer Verringerung der Bestückleistung kommen.
Beachten Sie dabei besonders die unterschiedliche Reihenfolge der Anschlüsse an der
PCI-A24!
Hotlinkkarte (PCI-A14 [03032343-xx])
Diese Hotlinkkarte wurde standardmäßig an der SX1/
SX2 bis ca. Maschinen-Serien-Nr. K200G verbaut.
Die Version der Hotlinkkarten kann man im eingebauten
Zustand nur am Aufkleber für die Kamera-Anschlüsse (5)
erkennen.
(1) und (3): Stationäre Kameras für Bestückbereich 1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Einbau
Abschließende Arbeiten Montage an der SX1/SX2
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 61
3.4.5 Abschließende Arbeiten
► Montieren Sie das Gehäuse der Kamera. Siehe auch "3.6.1 Kamera zusammenbauen." [ ➙ 67]
► Montieren Sie ggf. den BE-Einzug. Lesen Sie dazu die Serviceanleitung Ihrer Maschine.
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Montieren Sie den "Halter für Abwurfbehälter" [03063283-xx] mit zwei DIN912-M6x12-Schrauben
[03045087-xx]. Siehe auch "3.6.3 BE-Abwurfbehälter montieren" [➙68]
► Ist der Sensor für den Abwurfbehälter vorhanden, so muss dieser bei der SX-Serie an eine neue Po-
sition montiert werden. Lesen Sie dazu auch auch die Montageanleitung "Abfrage Abwurfbehälter
SX1/SX2, DE+EN" [00196615-xx].
► Setzen Sie den "Abwurfbehälter für TwinHead" [03072806-xx] ein.
► Überprüfen Sie ob keine Gegenstände im Verfahrbereich des Portals und des Bestückkopfes liegen
und entfernen Sie diese gegebenenfalls.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Kalibrieren Sie die Maschine. Siehe auch "3.6.2 Kamera kalibrieren" [ ➙ 68]
Hotlinkkarte (PCI-A24 [03052135-xx])
Diese Hotlinkkarte wurde standardmäßig an der SX1/
SX2 ab ca. Maschinen-Serien-Nr. K200G und in der DX1/
DX2 verbaut.
Die Version der Hotlinkkarten kann man im eingebauten
Zustand nur am Aufkleber für die Kamera-Anschlüsse (5)
erkennen.
(1) und (3): Stationäre Kameras für Bestückbereich 1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Hotlinkkarte
CAM0 Portal 1 - LP/BE-Kamera
CAM1 Portal 2 - LP/BE-Kamera
CAM2 Portal 1 - Stationäre Kameras (IC/FC) → Kabel X2pr
CAM3 Portal 2 - Stationäre Kameras (IC/FC) → Kabel X3pr
