Einbau Montage an der SX1/SX2 Mechanische Montage 54 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 3.4.3 Mechanische Montage Vorbereitende Arbeiten ► Hängen Sie das Blech vom Gurtleitkanal aus. ► Falls bereits…
Einbau
Einbaulage SX1/SX2 Montage an der SX1/SX2
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 53
3.4.2 Einbaulage SX1/SX2
Einbaulage der Kameras an der SX1
1. IC-Kamera
2. FC-Kamera/3D-Koplan-Modul
3. BE-Abwurfbehälter
Loc 1/2 = Stellplatz 1/2
Einbaulage der Kameras an der SX2
1. IC-Kamera
2. FC-Kamera/3D-Koplan-Modul
3. BE-Abwurfbehälter
Loc 1/2 = Stellplatz 1/2
HINWEIS
TwinHead
Die FC-Kamera und das 3D-Koplan-Modul sind nur mit einem TwinHead möglich. Dabei kann
an einem Stellplatz immer nur eine dieser beiden Optionen eingebaut werden, also entweder
die FC-Kamera oder das 3D-Koplan-Modul.
Einbau
Montage an der SX1/SX2 Mechanische Montage
54 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.4.3 Mechanische Montage
Vorbereitende Arbeiten
► Hängen Sie das Blech vom Gurtleitkanal aus.
► Falls bereits eine stationäre FC-Kamera am Stellplatz vorhanden ist, dann ziehen Sie die Beleuch-
tungsEinheit vorsichtig nach oben heraus und haken Sie das Blechgehäuse vom Kameraunterteil
aus.

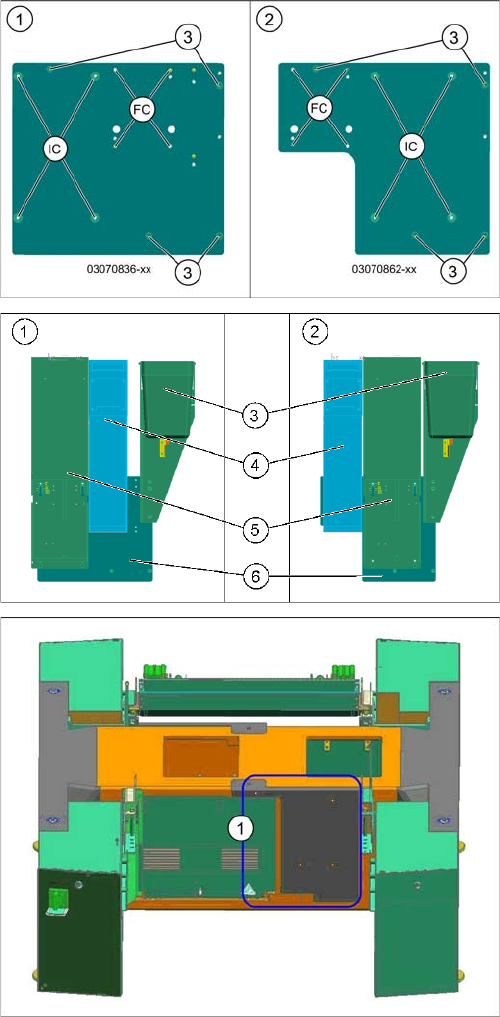

Aufnahmeplatten
1. Aufnahmeplatte Stellplatz 1
2. Aufnahmeplatte Stellplatz 2
3. Löcher zum Anschrauben am Maschinenständer (4x
DIN912-M6x12-A2-70)
FC = FC-Kamera (Typ 25)
IC = IC-Kamera (Typ 33)
1. Stellplatz 1
2. Stellplatz 2
3. Abwurfbehälter
4. FC-Kamera (Typ 25) mit Markenplatte
5. IC-Kamera (Typ 33)
6. Aufnahmeplatte
Anschraubfläche am Maschinenunterteil
1. Anschraubfläche für Aufnahmeplatte (hier Stellplatz
2)
Einbau
Mechanische Montage Montage an der SX1/SX2
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 55
Stahlstifte
Sehen Sie dazu auch...
4.1 Einbauhöhe der stationären Kamera [ ➙ 71]
HINWEIS
Aufnahmeplatten
Falls am Stellplatz 1 noch keine stationäre Kamera eingebaut war benötigen Sie die "Aufnah-
meplatte komplett SP1" [03070836-xx].
Für Stellplatz 2 benötigen Sie die "Aufnahmeplatte komplett SP2" [03070862-xx].
Auf diesen werden die Kameras und der Abwurfbehälter montiert.

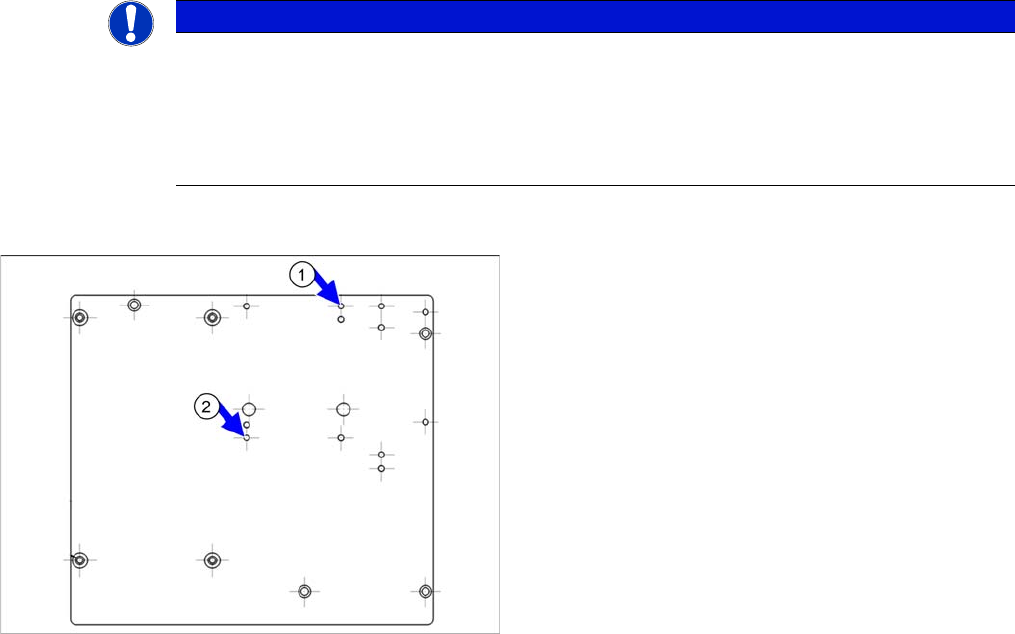

Falls noch nicht vorhanden müssen in die Aufnahmeplat-
te [03070836-xx] zwei Stahlstifte [00311385-xx] einge-
schlagen werden.
► Schlagen Sie die Stahlstifte vorsichtig in die beiden
Löcher (1) und (2) mit der Fase voran ein. Die Stahl-
stifte sollen 8+/-1 mm aus der Platte herausragen.
