Einbau Montage an der X-Serie und D3 Elektrische Anschlüsse 40 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 ► Stellen Sie an der "Controll-Unit 1 Vision stationär" [00363961 -xx] die DIP-Schalter ei…
Einbau
Elektrische Anschlüsse Montage an der X-Serie und D3
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 39
VCU ohne CAN-Bus und ohne TQM-Modul
* Bei Kameras mit FS03 ist bereits ein CAN-Controller eingebaut. Daher benötigen diese Kameras keine
VCU mehr. Aus Gründen der Abwärtskompatibilität ist es jedoch möglich solche Kameras auch an Ma-
schinen mit VCU anzuschließen. Dazu wird das Kabel "Adapterkabel Power Kameras" [03059912-xx]
benötigt.

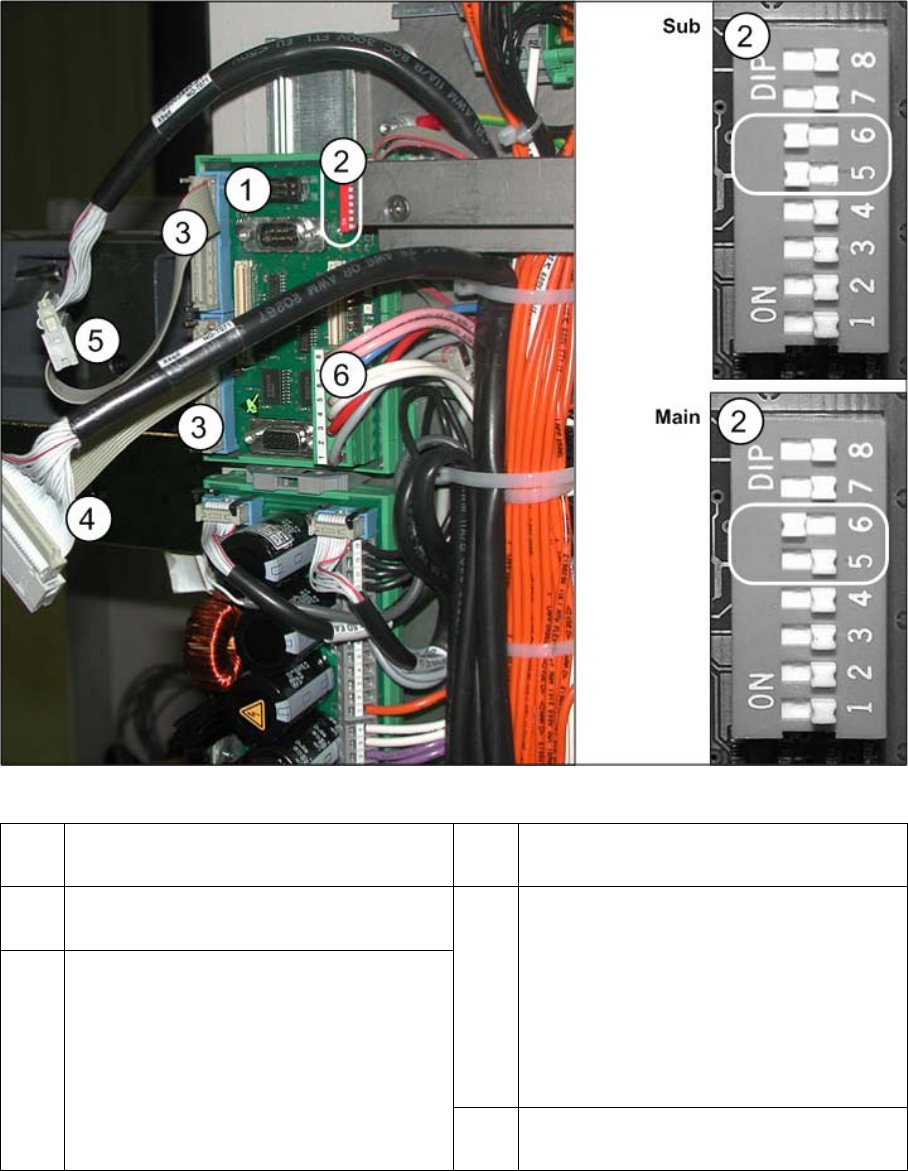

1 "Controll-Unit 1 Vision stationär"
[00363961-xx]
2 DIP-Schalter VCU
3 Adapterkabel Power Kameras
[03059912-xx] *
4 BB1 Sub-Distributor
Kabel Vision-Control IC-Kamera 1
[03003449-xx]
zum Sub-Distributor (X4rd)
BB2 Main-Distributor
Kabel Vision-Control IC-Kamera 2
[03003439-xx]
zum Main-Distributor (X4rd)
5 BB1 Sub-Distributor
Kabel Vision-Control FC-Kamera 1
[03003450-xx]
zum Sub-Distributor (X5rd)
BB2 Main-Distributor
Kabel Vision-Control FC-Kamera 2
[03003440-xx]
zum Main-Distributor (X5rd)
6 Kabel:Spannungsversorgung "Controll-
Unit 1 Vision stationär" (X3rd)
Einbau
Montage an der X-Serie und D3 Elektrische Anschlüsse
40 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
► Stellen Sie an der "Controll-Unit 1 Vision stationär" [00363961-xx] die DIP-Schalter ein:
Sub-Distributor: 5 und 6 auf ON und die anderen auf OFF
Main-Distributor: 6 auf ON und die anderen auf OFF
► Stecken Sie, falls vorhanden, das CAN-Bus-Kabel (X2) an der "Controll-Unit 1 Vision stationär"
[00363961-xx] ab.
► Entfernen Sie, falls vorhanden, das vorhandene TQM-Modul [03003536-xx] von der VCU
[00363961-xx].
► Isolieren Sie das CAN-Bus-Kabel mit einem Klebeband und fixieren Sie dieses am Kabelbaum. Dies
ist notwendig um Störungen vorzubeugen.
► Stecken Sie, sofern noch nicht angesteckt, das Spannungsversorgungskabel "Controll-Unit 1 Vision
stationär" (6) an.
► Stecken Sie das "Adapterkabel Power Kameras" (3) [03059912-xx] zwischen die "Controll-Unit 1 Vi-
sion stationär" (X4 oder X5) [00363961-xx] und die schwarzen Vision-Control-Kabel (4) und (5). Sie-
he auch Stromlaufplan "4.4.1.2 Kamera ab FS03" [ ➙ 78].
Sehen Sie dazu auch...
4.4.1 Bis Maschinen-Serien-Nr. B325 [ ➙ 77]
S1 Einstellung für Bestückbereich* Anmerkung
1
(Sub)
2
(Main)
1 -- OFF -- OFF CAN-Abschluss
2 -- OFF -- OFF Reset
3 -- OFF -- OFF Boot
4 -- OFF -- OFF CAN-Error Switch
5ON -- -- OFF ID 1
6ON -- ON -- ID 2
7 -- OFF -- OFF CAN-Speed
8 -- OFF -- OFF CAN-Gruppe
VORSICHT
Das CAN-Bus-Kabel muss entfernt werden!
Ansonsten kann es anschließend zu Störungen auf dem CAN-Bus kommen.
Einbau
Elektrische Anschlüsse Montage an der X-Serie und D3
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 41
3.2.3.3 Anschließen der Hotlinkkabel an die ComputerUnit
► Stecken Sie die Kamerakabel nach folgendem Schema an die Hotlinkkarten an:
HINWEIS
Maschinen-Serien-Nr. beachten
Dieser Abschnitt ist bei D3- und X-Serien-Maschinen mit Serien-Nr. bis B325 zu beachten. Die-
se Maschinen wurden mit einer ComputerUnit ausgeliefert.
Ausgenommen sind X-Serien-Maschinen, welche auf CPP mit SW70x hochgerüstet wurden.
Bei diesen Maschinen wurde die ComputerUnit gegen einen BoxPC ausgetauscht.
VORSICHT
Stecken Sie niemals ein LAN-Kabel in die Hotlinkkarte
Die Hotlinkkarte kann dadurch beschädigt werden.
HINWEIS
Anschlüsse der stationären Kameras
► Beachten Sie hierzu den Abschnitt "4 Anhang" [ ➙ 71] und die aktuellen Wirkschaltpläne
Ihrer Maschine.
► Die Kamerakabel sind mit den jeweiligen Anschlussbezeichnungen beschriftet.
Hotlinkkarten an der Computer Unit
1. FC-Kamera für BB1 CAM3 (X3pr)
2. FC-Kamera für BB2 CAM3 (X3ps)
3. IC-Kamera für BB1 CAM2 (X2pr)
4. IC-Kamera für BB2 CAM2 (X2ps)
5. Hotlinkkarten
Zu (5) Hotlinkkarten
BB1 - Karte 1 (links) BB2 - Karte 2 (rechts)
CAM0 Portal 1: LP/BE-Kamera Portal 2: LP/BE-Kamera
CAM1 Portal 4: LP/BE-Kamera Portal 3: LP/BE-Kamera
CAM2 (3) IC-Kamera BB1 → Kabel X2pr (4) IC-Kamera BB2 → Kabel X2ps
CAM3 (1) Portal 4 FC-Kamera → Kabel X3pr (2) Portal 3 FC-Kamera → Kabel X3ps
