Einbau
Allgemeine vorbereitende Arbeiten BE-Einzug bei X-Tischen verschieben
26 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36

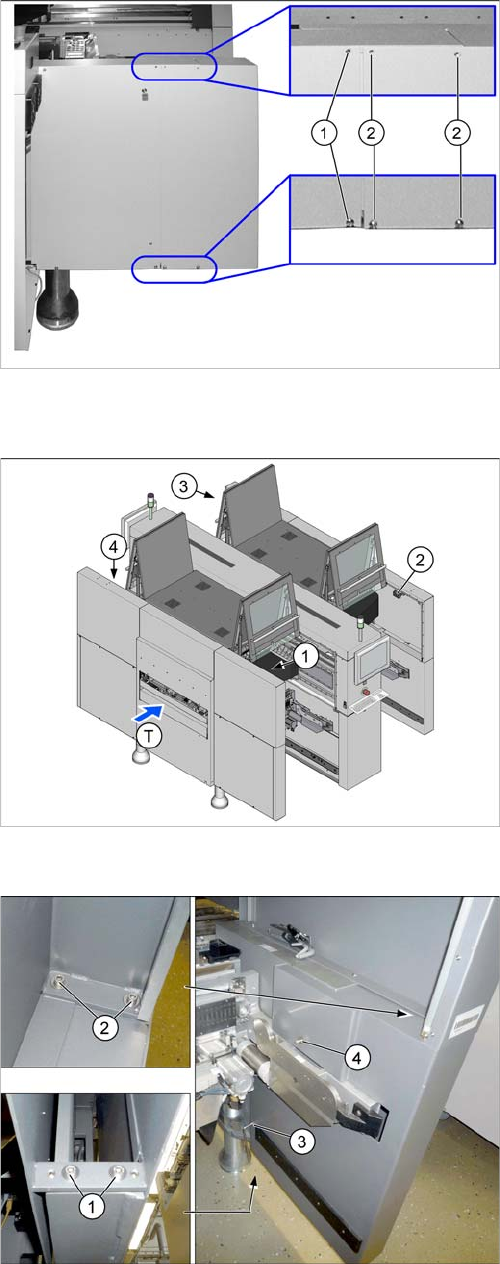

3.1.1.3 Seitenverkleidung unten demontieren (SX4)
► Lockern Sie die beiden Schrauben (1), um die Seiten-
verkleidung heraus ziehen zu können.
► Lösen Sie die vier Schrauben (2) der Seitenverklei-
dung und nehmen Sie diese ab. Halten Sie die Sei-
tenverkleidung während des Abschraubens fest.
Lage von Schutzschaltern am Automaten
1. Schutzhaubenschalter, Stellplatz 1
2. Schutzhaubenschalter, Stellplatz 2
3. Schutzhaubenschalter, Stellplatz 3
4. Schutzhaubenschalter, Stellplatz 4
T = LP-Transportrichtung
► Lösen Sie die 6 Befestigungsschrauben der Seiten-
verkleidung in der Reihenfolge (1) bis (4) und neh-
men Sie diese ab. Halten Sie die Seitenverkleidung
während des Abschraubens fest, so dass diese nicht
herunterfallen kann.
Einbau
BE-Einzug bei X-Tischen verschieben Allgemeine vorbereitende Arbeiten
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 27
3.1.1.4 Verschieben des BE-Einzugs
► Auf beiden Seiten des BE-Einzugs befindet sich eine
schwarze Kappe (1). Entfernen Sie die Kappe zur In-
nenseite der Maschine, um ggf. die dahinter liegende
Pass-Schraube erreichen zu können. Lösen Sie dazu
die Befestigungsschraube und nehmen Sie die Kap-
pe ab.
HINWEIS!
Die Kappe auf der Außenseite muss nicht entfernt wer-
den.
► Markieren Sie die Einbauposition des BE-Einzugs
► Lösen Sie die fünf Befestigungsschrauben (1) des
BE-Einzugs.
► Lösen Sie die Pass-Schraube (2) an der Innenseite
des Automaten.
VORSICHT!
Die Abdeckung der Stromversorgung (2) muss geschlos-
sen sein.
Falls die Abdeckung der Stromversorgung nicht ge-
schlossen ist, besteht die Gefahr, dass der BE-Einzug
beim Verschieben heraus fällt.
Schließen Sie die Abdeckung der Stromversorgung.
► Ziehen Sie den BE-Einzug vorsichtig heraus, bis er
an der Schutztüre der Stromversorgung ansteht (1).
1
1
1
1
2
1
Einbau
Montage an der X-Serie und D3 Einbaulage X-Serie und D3
28 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.2 Montage an der X-Serie und D3
Erforderliche Einbausätze:
Siehe "2.3 Lieferumfang" [ ➙ 20]
Einbausatz: Stationäre Kamera Typ 33 für CPP-Kopf an X-Serie [00119782-xx]
Im HRK für den TwinHead an der X-Serie ist die stationäre Kamera (Typ 33) bereits enthalten.
3.2.1 Einbaulage X-Serie und D3
Einbaulage Kameras (am Beispiel X3)
1 IC-Kamera Typ 33 3 BE-Abwurfbehälter
2 FC-Kamera oder 3D Koplan Loc 1-
4
Stellplatz 1 bis 4
HINWEIS
TwinHead
Die FC-Kamera und das 3D-Koplan-Modul sind nur mit einem TwinHead möglich. Dabei kann
an diesem Einbauort immer nur eine dieser beiden Optionen eingebaut werden, also entweder
die FC-Kamera oder das 3D-Koplan-Modul.
