Anhang
Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01 Kameracodierung und Anschlüsse
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 73
4.2 Kameracodierung und Anschlüsse
Sehen Sie dazu auch...
2.1.2 Versionsübersicht [ ➙ 18]
4.2.1 Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01
Allgemeines
Bei diesen Kameras befindet sich der CAN-Controller direkt auf der Treiberplatine. Diese Kamera kann
jedoch auch noch an der VCU betrieben werden. Der Anschluss wird bei Maschinen mit einer Serien-
Nr. ab ca. B326 über den CAN-Bus realisiert. Bei Maschinen mit einer Serien-Nr. vor B326 ist der An-
schluss weiterhin über die VCU möglich.

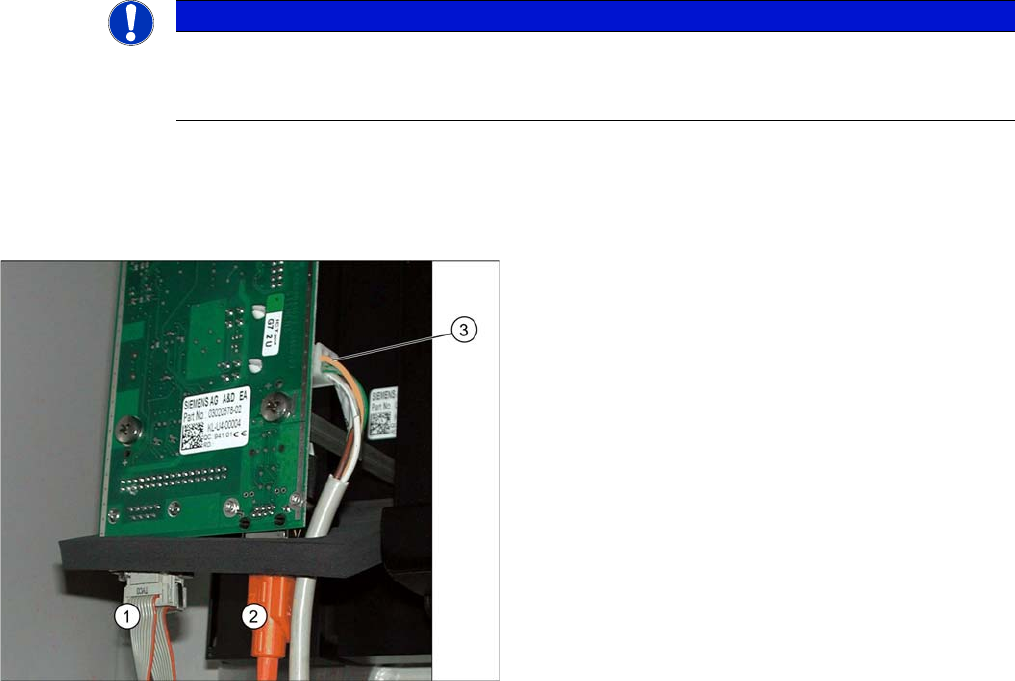

4.2.1.1 Kamera Anschlüsse Platine VLT33
Bei eigenständigem Betrieb (nicht über die VCU) werden das Kamerakabel, das CAN-Bus-Kabel und
die Stromversorgung direkt angeschlossen.
HINWEIS
Codierung des DIP-Schalters
Neuere Kameras (Typ 33 ab Version 07, Typ 36 ab Version 05) haben einen 6-poligen
DIP-Schalter.
1. CAN-Bus
2. Kamerakabel (Hotlinkkabel)
3. Kabel-Stromversorgung
Anhang
Kameracodierung und Anschlüsse Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01
74 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36

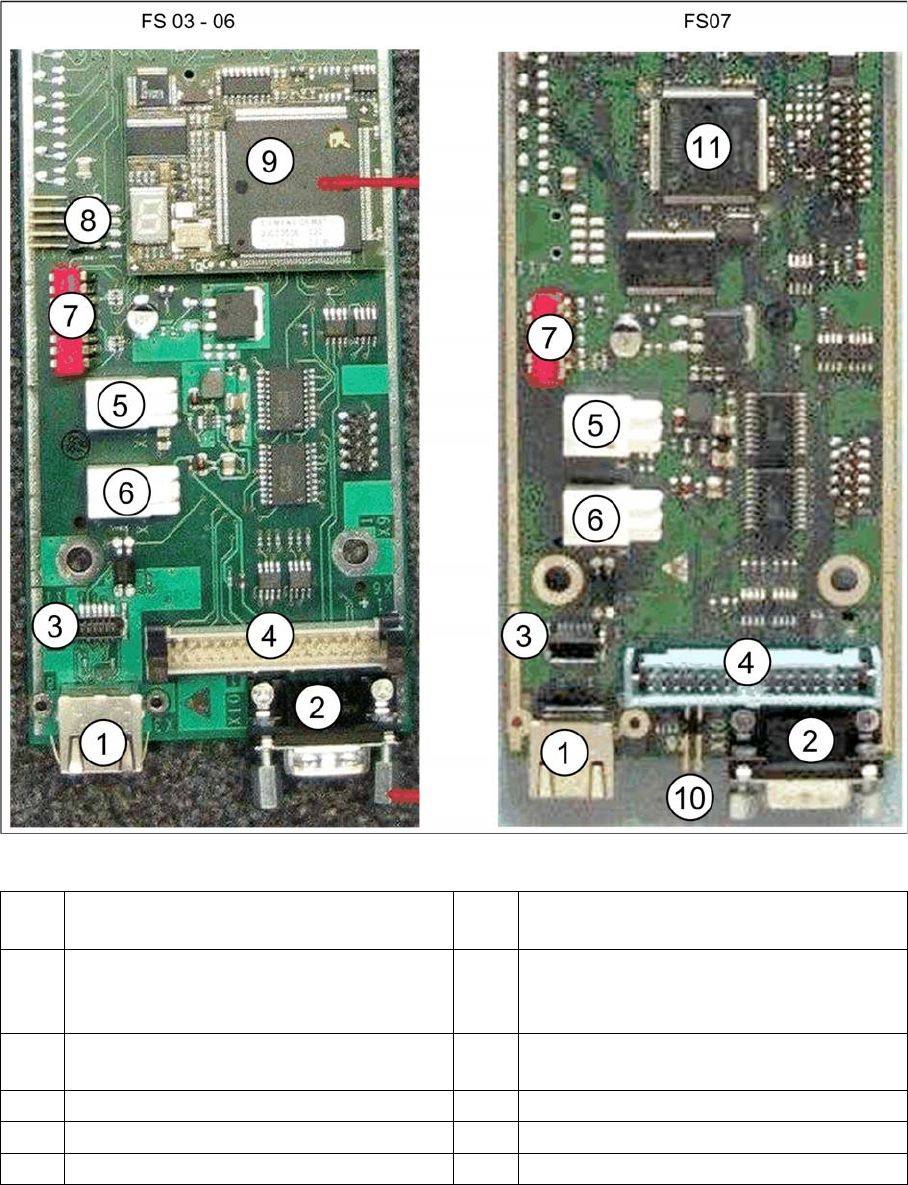

Platine Vision LED Treiber VLT33 ab FS03
1 X3: Kamerabus zum Stationsrechner Hot-
linkkarte
2CAN-Bus
3 Nicht Relevant 4 Vision Kabel 34-polig IC-Kamera
[03003439-xx] zum Vison Controller
Bei Maschinen bis Serien-Nr. B326
5 X4: Kabel Stromversorgung 6 X5: Kabel Stromversorgung
Brücke zu FC-Kamera
7 DIP-Schalter 8 Nicht Relevant
9 Controller Steckkarte FS03 bis FS06 10 Nicht Relevant
11 Controller Onboard ab FS07
Anhang
Kameras Typ 33 ab Version 03 bis 07, Kameras Typ 36 ab Version 01 Kameracodierung und Anschlüsse
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 75

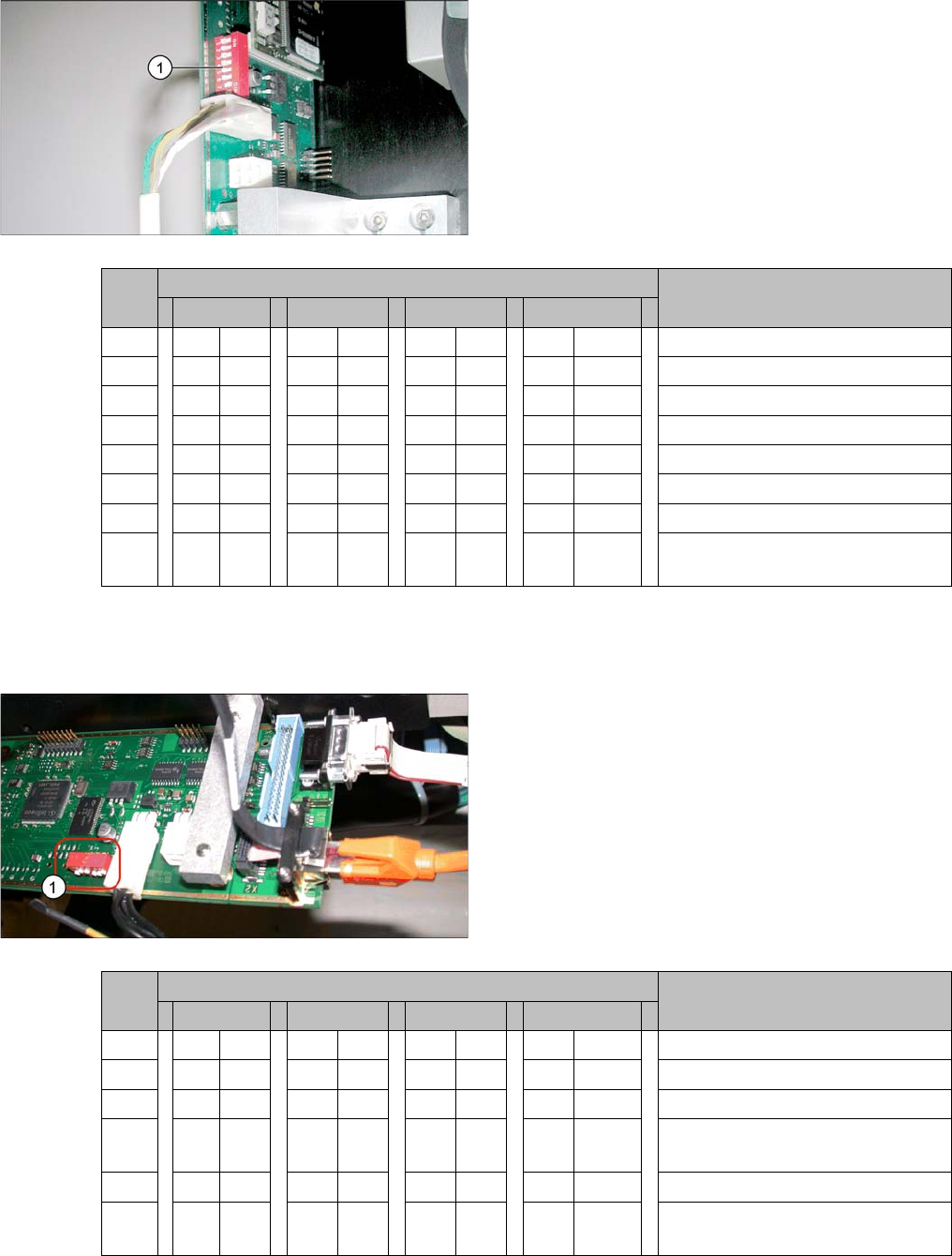

4.2.1.2 Kodierung des DIP-Schalters (8-polig)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
4.2.1.3 Kodierung des DIP-Schalters (6-polig)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
► Stellen Sie den DIP-Schalter (1) an der Kamera ein.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF Boot
2 OFF OFF OFF OFF Reset
3 OFF ON OFF ON Portal-ID 0
4OFFOFFONON Portal-ID 1
5 OFF OFF OFF OFF Test
6 OFF OFF OFF OFF CAN-Terminator
7ON ON ON ON 1 Mbit/s
8 xx xx xx x x x = OFF: FC-Kamera (Typ 25)
x = ON: IC-Kamera (Typ 33/36)
► Stellen Sie den DIP-Schalter (1) an der Kamera ein.
S Einstellung für Portal* Anmerkung
1 2 3 4
1 OFF OFF OFF OFF Reset
2 OFF ON OFF ON Portal-ID 0
3OFFOFFONON Portal-ID 1
4 x x x x x x x x LED: Dieser Schalter wird vorein-
gestellt ausgeliefert. Nicht ändern!
5 OFF OFF OFF OFF CAN-Terminator
6 xx xx xx x x x = OFF: FC-Kamera (Typ 25)
x = ON: IC-Kamera (Typ 33/36)
