Einbau
BE-Einzug bei X-Tischen verschieben Allgemeine vorbereitende Arbeiten
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 27

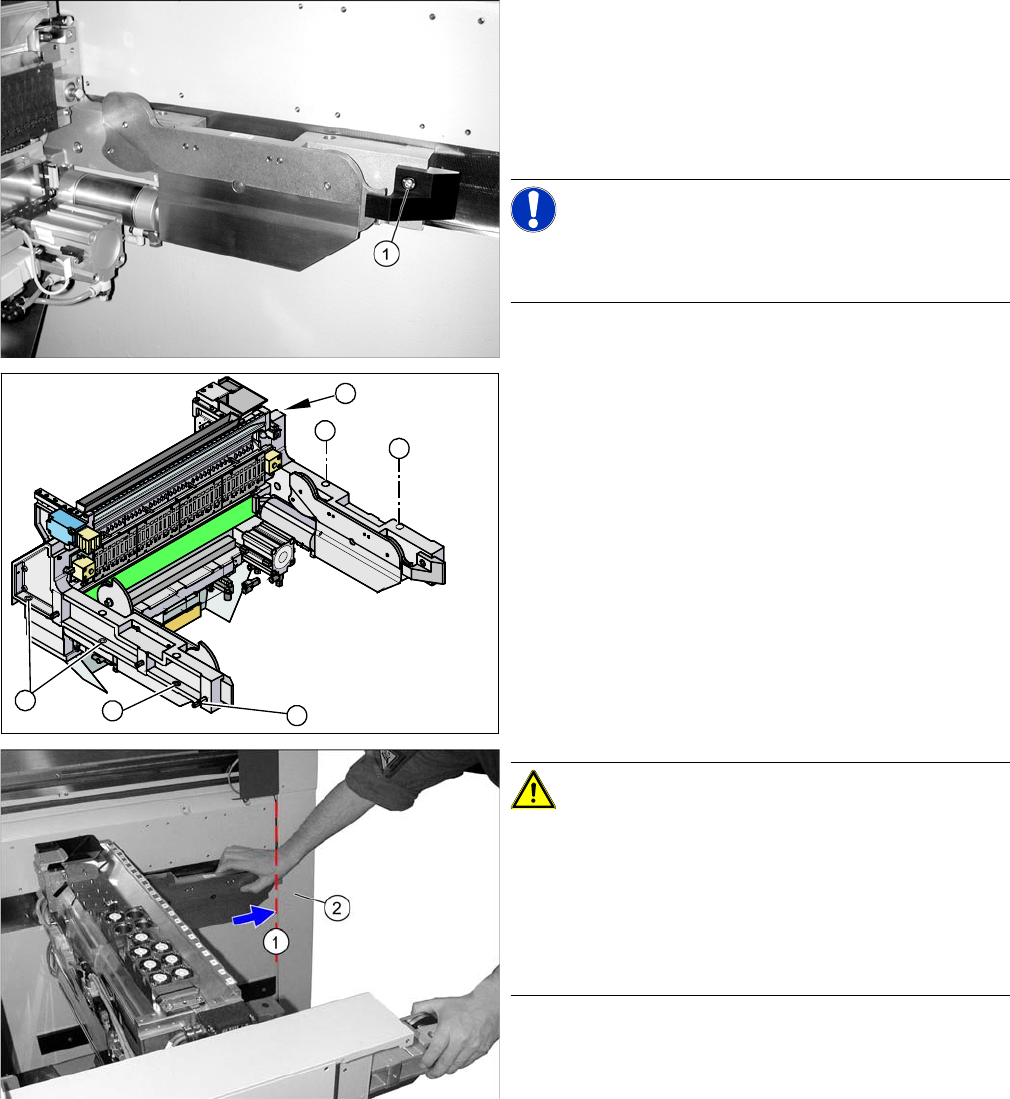

3.1.1.4 Verschieben des BE-Einzugs
Auf beiden Seiten des BE-Einzugs befindet sich eine
schwarze Kappe (1). Entfernen Sie die Kappe zur In-
nenseite der Maschine, um ggf. die dahinter liegende
Pass-Schraube erreichen zu können. Lösen Sie dazu
die Befestigungsschraube und nehmen Sie die Kap-
pe ab.
HINWEIS!
Die Kappe auf der Außenseite muss nicht entfernt wer-
den.
Markieren Sie die Einbauposition des BE-Einzugs
Lösen Sie die fünf Befestigungsschrauben (1) des
BE-Einzugs.
Lösen Sie die Pass-Schraube (2) an der Innenseite
des Automaten.
VORSICHT!
Die Abdeckung der Stromversorgung (2) muss geschlos-
sen sein.
Falls die Abdeckung der Stromversorgung nicht ge-
schlossen ist, besteht die Gefahr, dass der BE-Einzug
beim Verschieben heraus fällt.
Schließen Sie die Abdeckung der Stromversorgung.
Ziehen Sie den BE-Einzug vorsichtig heraus, bis er
an der Schutztüre der Stromversorgung ansteht (1).
1
1
1
1
2
1
Einbau
Montage an der X-Serie und D3 Einbaulage X-Serie und D3
28 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.2 Montage an der X-Serie und D3
Erforderliche Einbausätze:
Siehe "2.3 Lieferumfang" [ 20]
Einbausatz: Stationäre Kamera Typ 33 für CPP-Kopf an X-Serie [00119782-xx]
Im HRK für den TwinHead an der X-Serie ist die stationäre Kamera (Typ 33) bereits enthalten.
3.2.1 Einbaulage X-Serie und D3

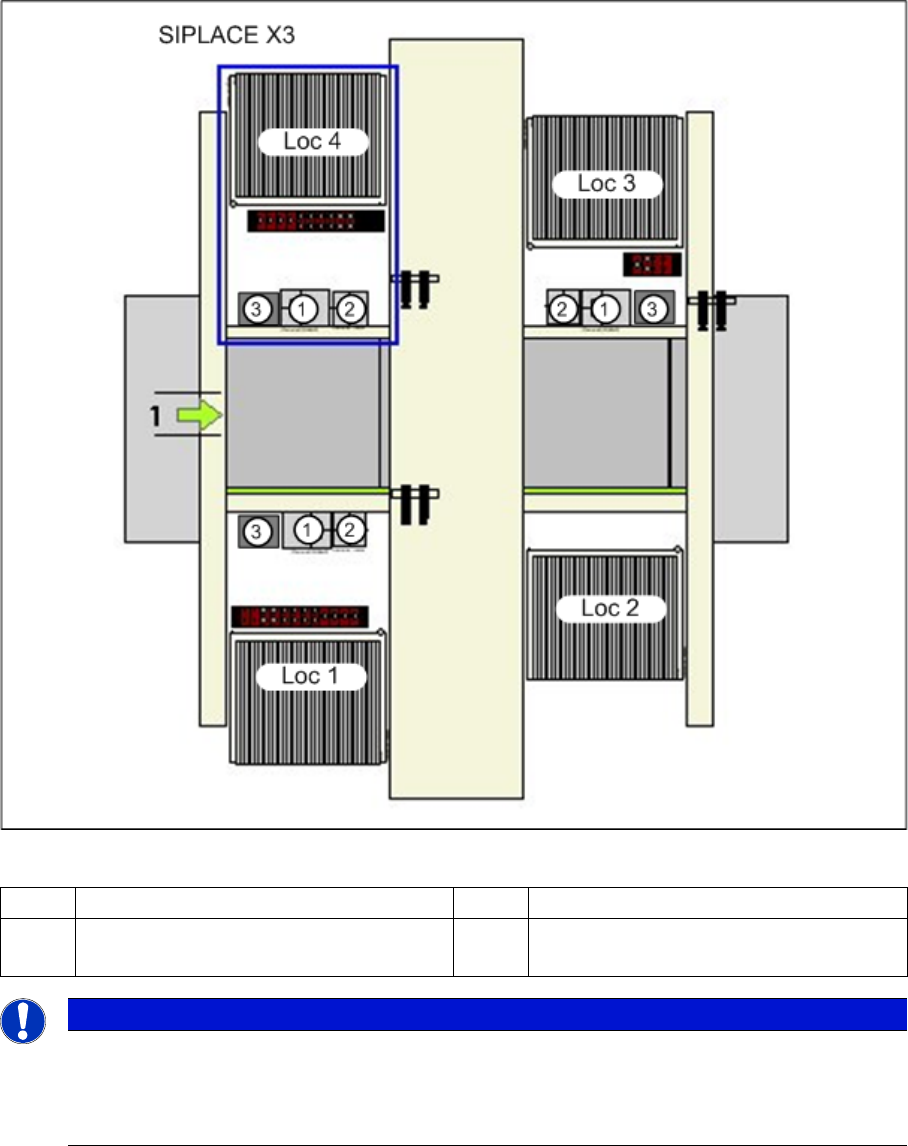

Einbaulage Kameras (am Beispiel X3)
1 IC-Kamera Typ 33 3 BE-Abwurfbehälter
2 FC-Kamera oder 3D Koplan Loc 1-
4
Stellplatz 1 bis 4
HINWEIS
TwinHead
Die FC-Kamera und das 3D-Koplan-Modul sind nur mit einem TwinHead möglich. Dabei kann
an diesem Einbauort immer nur eine dieser beiden Optionen eingebaut werden, also entweder
die FC-Kamera oder das 3D-Koplan-Modul.
Einbau
Mechanische Montage Montage an der X-Serie und D3
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 29
3.2.2 Mechanische Montage
HINWEIS
Konfiguration X2, X4 und D3
An der SIPLACE X2 können die Kameras im BB1 analog zum BB2 der SIPLACE X3 kon-
figuriert werden. Der Stellplatz 1 entspricht dabei Stellplatz 3.
An der SIPLACE X4 können die Kameras im BB2 analog zum BB1 der SIPLACE X3 kon-
figuriert werden. Der Stellplatz 1 entspricht dabei Stellplatz 3.
Die SIPLACE D3 kann identisch zur SIPLACE X3 konfiguriert werden.
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht Head-
crashgefahr!
Beachten Sie hierzu den Abschnitt "4.1 Einbauhöhe der stationären Kamera" [ ➙ 71].
1. Position oben
2. Position unten
3. Position der Madenschrauben bei Kameras bis FS05
4. Kabelschacht im Maschinenständer mit Kamera Ka-
beln
Marken-Zwischenplatte [03022077-xx]
Geeignet für IC-Kamera Typ 33 und Typ 22
Einsatz an SIPLACE X-Serie, HF, D3
VORSICHT!
Verwenden Sie für die Montage an der X-Serie und D3
immer die Marken-Zwischenplatte [03022077-xx]. An-
sonsten kann die Maschinengenauigkeit nicht garantiert
werden und es zu einem Headcrash kommen.
