Einbau Allgemeine vorbereitende Arbeit en 24 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 3.1 Allgemeine vorbereitende Arbeiten Folgende Arbeiten sind una bhängig vom Maschinentyp durchzuführe n: ► Legen Sie …
Einbau
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 23
3Einbau
HINWEIS
Einsatz, Unterschiede zwischen den Kameras
Die stationären Kameras vom Typ 33 können in SIPLACE-Maschinen der SX-Serie, X-Serie,
D3 und D1, Kameras vom Typ 36 in Maschinen vom Typ D1 eingebaut werden. Der Aufbau der
Kameras und die Montage in den einzelnen Maschinen ist grundsätzlich identisch. Auf Unter-
schiede wird in dieser Anleitung explizit hingewiesen.
VORSICHT
Kamera nicht an der Kameraelektronik halten oder tragen
Die Kameraelektronik ist eine empfindliche Baugruppe und kann leicht beschädigt werden.
► Halten oder tragen Sie die Kamera nur am Metallrahmen der Kamera.
► Ziehen Sie die Beleuchtungseinheit immer vorsichtig nach oben heraus.
► Das Blechgehäuse muss immer vom Kameraunterteil ausgehakt werden.
HINWEIS
Das Kameraoberteil ist dem Kameraunterteil fest zugeordnet!
Das Kameraoberteil darf nicht mit einem anderen Kameraunterteil verwendet werden. Ober-
und Unterteil sind mechanisch und elektrisch aufeinander abgestimmt und dürfen nicht mit an-
deren Kameras getauscht werden.
► Die Serien- und Versionsnummern von Kamera-Ober- und -Unterteil müssen identisch
sein.
Einbau
Allgemeine vorbereitende Arbeiten
24 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.1 Allgemeine vorbereitende Arbeiten
Folgende Arbeiten sind unabhängig vom Maschinentyp durchzuführen:
► Legen Sie für die bestehende MA-Konfiguration eine Datensicherung der Maschinendaten an.
(Hosts.txt, MaData.zip, MaDataInfo.zip, Services.txt)
► Führen Sie das Maschinendaten-Backup durch.
► Sichern Sie das komplette Verzeichnis SRCMA unter einem anderen Namen.
► Wechseln Sie in das Service-Menü und wählen Sie "Einstellungen --> Maschinenkonfiguration". De-
taillierte Anweisungen zur Konfiguration der Kamera finden Sie in der Online-Hilfe.
► Stellen Sie im Maschinenkonfigurator die neue Kamera (Standard-Kamera Typ 33) ein und spei-
chern Sie die Eingaben.
► Entnehmen Sie den BE-Wagen/WPC am Einbauort der Kamera.
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 11].
► Entfernen Sie die Gurtabfallrutsche. Je nach Maschine ist diese geschraubt oder eingehängt.
► Ändern Sie die Maschinen-Konfiguration für die neue Kamera im SIPLACE Pro.
► Führen Sie die Optionierung der Bestückprogramme für die Linie durch.

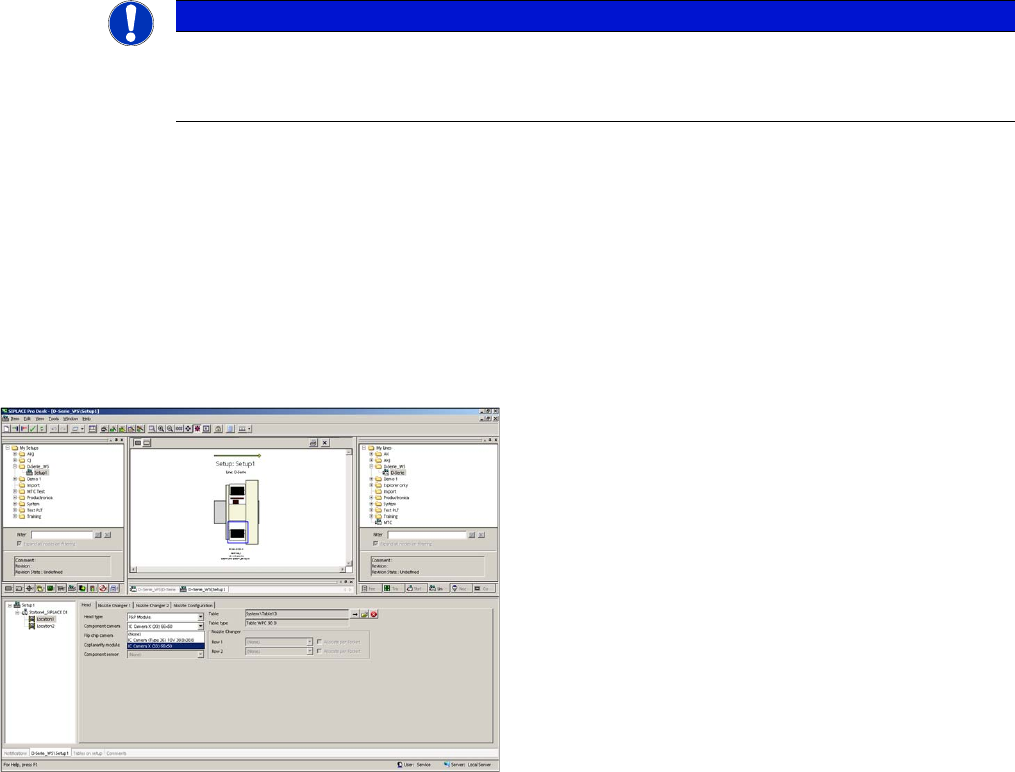

Konfiguration der stationären Kamera mit SIPLACE Pro
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 11]
HINWEIS
Konfiguration der Kamera
Detaillierte Anweisungen zur Konfiguration der Kamera finden Sie in der SITEST-Online-Hilfe
unter "Einstellungen - Einstellungen für den Bestückkopf".
Konfiguration der stationären Kamera (am Beispiel D1)
► Wechseln Sie zu "Rüstung-Stellplatz-Registerkarte
Kopf" und tragen Sie den P&P-Kopf ein.
► Optimieren Sie die Rüstung in SIPLACE Pro neu.
Einbau
BE-Einzug bei X-Tischen verschieben Allgemeine vorbereitende Arbeiten
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 25
3.1.1 BE-Einzug bei X-Tischen verschieben
Um Zugang zum Einbauplatz der stationären Kameras zu bekommen muss ggf. der BE-Einzug gelöst
und nach vorne verschoben werden.
3.1.1.1 Übersicht
3.1.1.2 Seitenverkleidung demontieren (X-Serie und D3)
VORSICHT
Serviceanleitung
► Lesen Sie dazu auch den Abschnitt "BE-Einzug tauschen" in der Serviceanleitung!
HINWEIS
Beispiel X-Serie
Die nachfolgende Beschreibung zum Verschieben des BE-Einzugs erfolgt, soweit nicht anders
erwähnt, am Beispiel der X-Serie. Die Vorgehensweise an anderen Maschinen ist analog.
HINWEIS
Schraubenpositionen markieren
► Markieren Sie sich die Position aller Schrauben, so dass Sie diese später wieder eindeutig
zuordnen können.

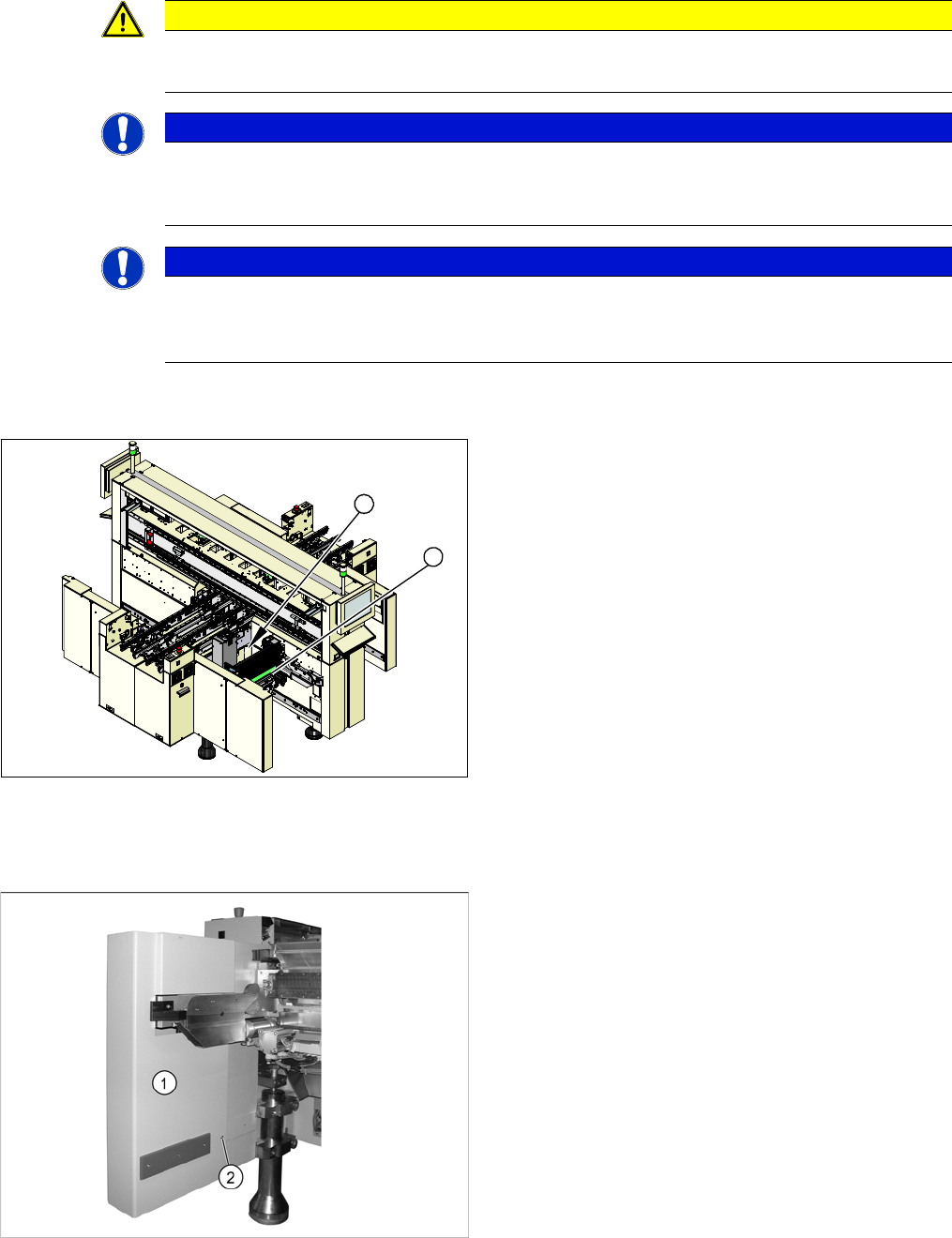

BE-Einzug (am Beispiel X-Serie)
1. BE-Einzug komplett
2. Einbauplatz für stationäre Kameras
1
2
► Docken Sie den BE-Wagen am Einbauplatz der
stationären Kamera vom Bestückautomaten ab.
► Schalten Sie den Bestückautomaten am Hauptschal-
ter aus.
► Lösen Sie die Schraube (2), mit der die
Seitenverkleidung (1) innen befestigt ist.
