Einbau
Allgemeine abschließende Arbeiten Kamera kalibrieren
68 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.6.2 Kamera kalibrieren
Kamera kalibrieren (SR70x.xx)
► Wechseln Sie in den Bedienerlevel SIPLACE (Kunde).
► Wählen Sie Service (Maschine konfigurieren, aktualisieren und kalibrieren) --> Maschinenka-
librierung.
► Wählen Sie Kopf und Kameras und klicken Sie auf Weiter.
► Wählen Sie das entsprechende Portal aus und klicken Sie auf Weiter.
► Im nächsten Schritt werden die Vorbedingungen abgefragt. Wenn diese erfüllt sind klicken Sie auf
Starten.
Kamera kalibrieren (SR60x.xx)
► Starten Sie SITEST und führen Sie die Kalibrierung der Kamera durch. Lesen Sie dazu die Soft-
wareanleitung für SITEST.
Firmware Download
3.6.3 BE-Abwurfbehälter montieren
Bei der Option "Stationäre Kamera für CPP-Kopf" muss ein zusätzlicher Abwurfbehälter für Bauelemen-
te > 36x36 mm montiert werden. Dieser ist identisch zum TwinHead-Abwurfbehälter.
Dieser Abwurfbehälter ist im Lieferumfang der stationären Kamera und des HRK für den TwinHead ent-
halten.
Übersicht
HINWEIS
Firmware-Download bei Kameras mit 6-poligem DIP-Schalter (Typ 33 ab Version 07, Typ 36
ab Version 05) und Stationssoftware vor 605.xx
Die Stationssoftware vor 605.xx unterstützt den Firmware-Download auf diese Kameras nicht.
In SITEST erscheint im entsprechenden Menü ein rotes Kreuz. Die Kamera ist trotzdem in vol-
lem Umfang funktionsfähig. Das rote Kreuz kann ignoriert werden.

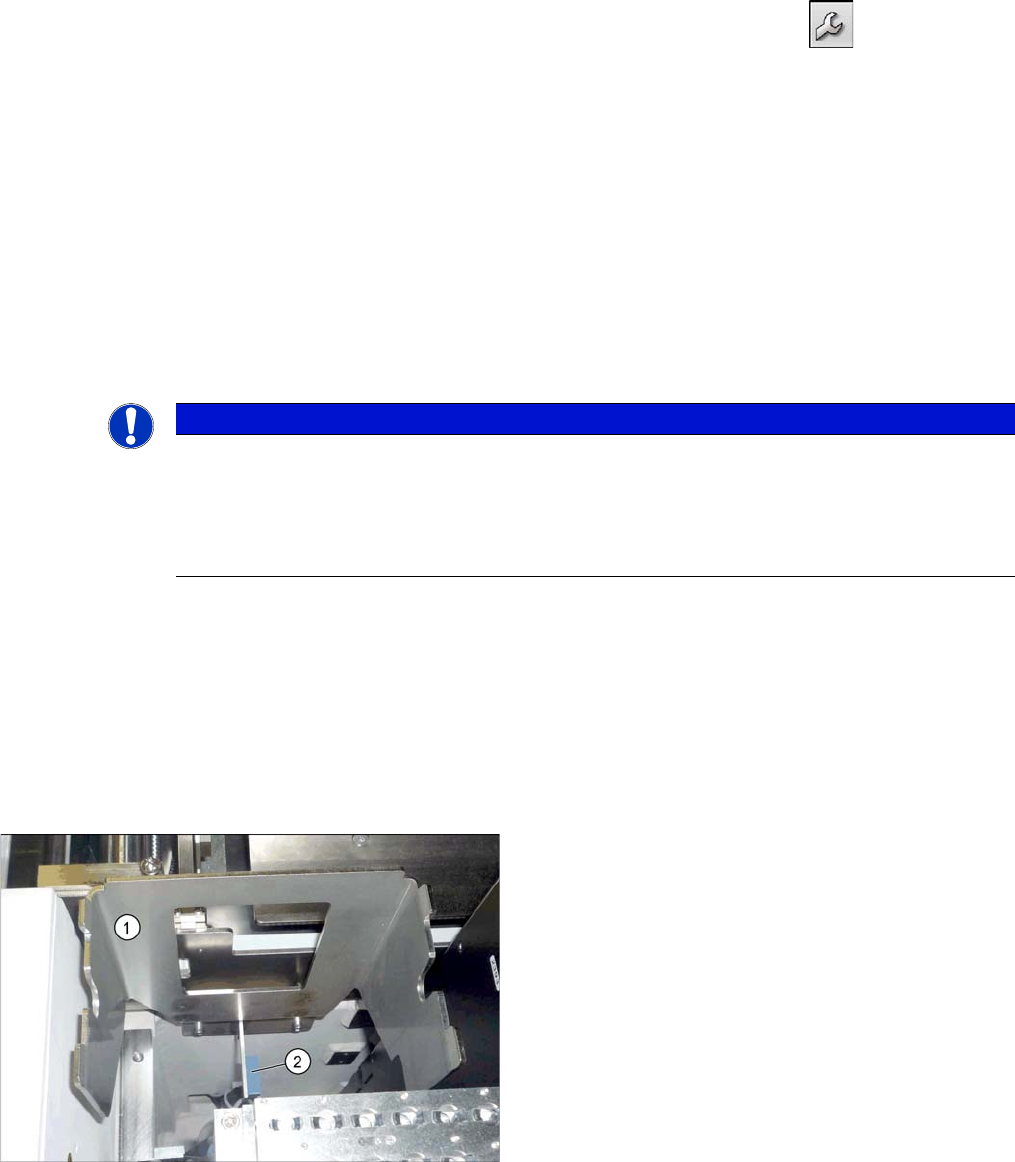

Halter BE-Abwurfbehälter (X-Serie)
1. Halter BE-Abwurfbehälter
2. Sensor BE-Abwurfbehälter (optional)
Einbau
BE-Abwurfbehälter montieren Allgemeine abschließende Arbeiten
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 69
Einbau
► Befestigen Sie den Halter für den BE-Abwurfbehälter mit 2 Schrauben in der gezeigten Position am
Maschinenständer.
► Setzen Sie den BE-Abwurfbehälter in den Halter.
3.6.3.1 Sensoren Abwurfbehälter
Berücksichtigen Sie, dass beim Einbau eines zusätzlichen Abwurfbehälters ggf. auch die Sensoren für
den Abwurfbehälter montiert werden müssen. Nähere Infos hierzu erhalten Sie in den jeweiligen Mon-
tageanleitungen:
▪ "Abfrage Abwurfbehälter X-Serie / D3, DE+EN" [00194716-xx] oder
▪ "Abfrage Abwurfbehälter SX1/SX2, DE+EN" [00196615-xx]
Das Paket "Stationäre Kamera Typ 33 für CPP-Kopf an X-Serie" [00119782-xx] enthält ein zusätzliches
Kabel mit "Sensoren Abwurfbehälter für Erweiterung" [03079029-xx]. Bei der SX-Serie sind die Stan-
dard-Sensoren bereits auf diese Konfiguration vorbereitet. Somit sind dort keine zusätzlichen Sensor-
kabel erforderlich.

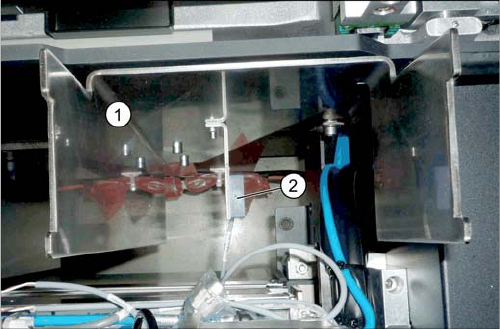

Halter BE-Abwurfbehälter (SX1/SX2)
1. Halter BE-Abwurfbehälter
2. Sensor BE-Abwurfbehälter (optional)
Einbau
Allgemeine abschließende Arbeiten BE-Abwurfbehälter montieren
