Einbau
Montage an der SX1/SX2 Elektrische Anschlüsse
60 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.4.4.1 Anschließen der Hotlinkkabel an den BoxPC
In der SX1/SX2 wurden zwei Typen von Hotlinkkarten verbaut. Diese können im eingebauten Zustand
nur anhand der Reihenfolge der Anschlussbezeichnung der Kamera-Eingänge unterschieden werden.
Sehen Sie dazu die nachfolgenden Abbildungen.
► Stecken Sie die Kamerakabel nach folgendem Schema an:
VORSICHT
Stecken Sie niemals ein LAN-Kabel in die Hotlinkkarte!
Die Hotlinkkarte kann dadurch beschädigt werden.
HINWEIS
Anschlüsse der stationären Kameras
► Beachten Sie hierzu den Abschnitt "4 Anhang" [ ➙ 71] und die aktuellen Wirkschaltpläne
Ihrer Maschine.
► Die Version der Hotlinkkarte kann man im eingebauten Zustand nur an der Position des
Aufklebers für die Kamera-Anschlüsse und der Reihenfolge der CAM-Anschlüsse erken-
nen.
► Die stationären Kameras werden immer an CAM2 oder CAM3 angeschlossen.
► Die Kamerakabel sind mit den jeweiligen Anschlussbezeichnungen nach dem Schema
X*p* beschriftet.
VORSICHT
Kamerakabel korrekt anschließen
► Achten Sie darauf die Kameras korrekt anzuschließen. Beachten Sie dabei unbedingt die
Aufkleber an den Hotlinkkarten und damit den Typ der Hotlinkkarte. Ansonsten kann es zu
einer Verringerung der Bestückleistung kommen.
Beachten Sie dabei besonders die unterschiedliche Reihenfolge der Anschlüsse an der
PCI-A24!

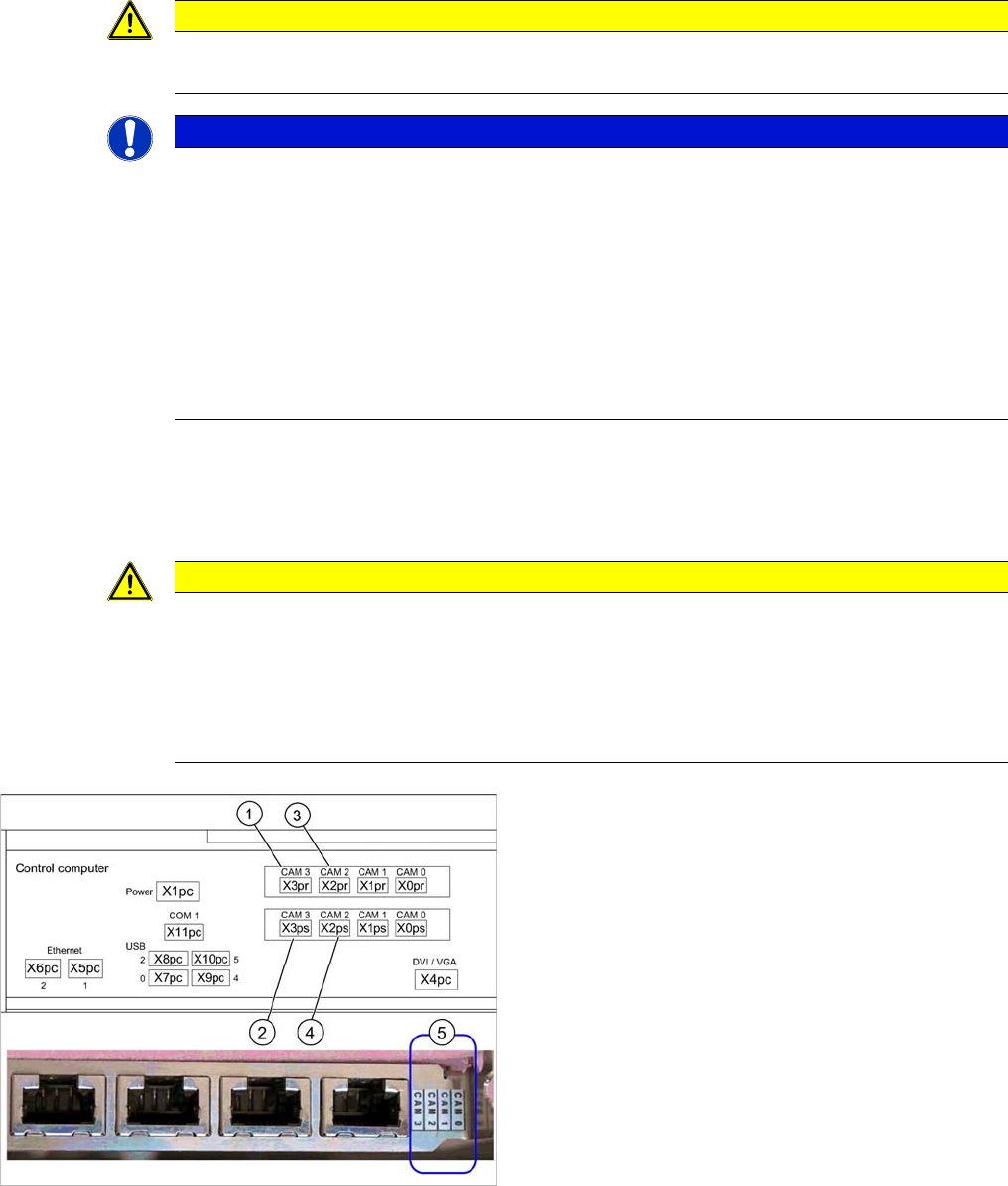

Hotlinkkarte (PCI-A14 [03032343-xx])
Diese Hotlinkkarte wurde standardmäßig an der SX1/
SX2 bis ca. Maschinen-Serien-Nr. K200G verbaut.
Die Version der Hotlinkkarten kann man im eingebauten
Zustand nur am Aufkleber für die Kamera-Anschlüsse (5)
erkennen.
(1) und (3): Stationäre Kameras für Bestückbereich 1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Einbau
Abschließende Arbeiten Montage an der SX1/SX2
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 61
3.4.5 Abschließende Arbeiten
► Montieren Sie das Gehäuse der Kamera. Siehe auch "3.6.1 Kamera zusammenbauen." [ ➙ 67]
► Montieren Sie ggf. den BE-Einzug. Lesen Sie dazu die Serviceanleitung Ihrer Maschine.
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Montieren Sie den "Halter für Abwurfbehälter" [03063283-xx] mit zwei DIN912-M6x12-Schrauben
[03045087-xx]. Siehe auch "3.6.3 BE-Abwurfbehälter montieren" [➙68]
► Ist der Sensor für den Abwurfbehälter vorhanden, so muss dieser bei der SX-Serie an eine neue Po-
sition montiert werden. Lesen Sie dazu auch auch die Montageanleitung "Abfrage Abwurfbehälter
SX1/SX2, DE+EN" [00196615-xx].
► Setzen Sie den "Abwurfbehälter für TwinHead" [03072806-xx] ein.
► Überprüfen Sie ob keine Gegenstände im Verfahrbereich des Portals und des Bestückkopfes liegen
und entfernen Sie diese gegebenenfalls.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Kalibrieren Sie die Maschine. Siehe auch "3.6.2 Kamera kalibrieren" [ ➙ 68]

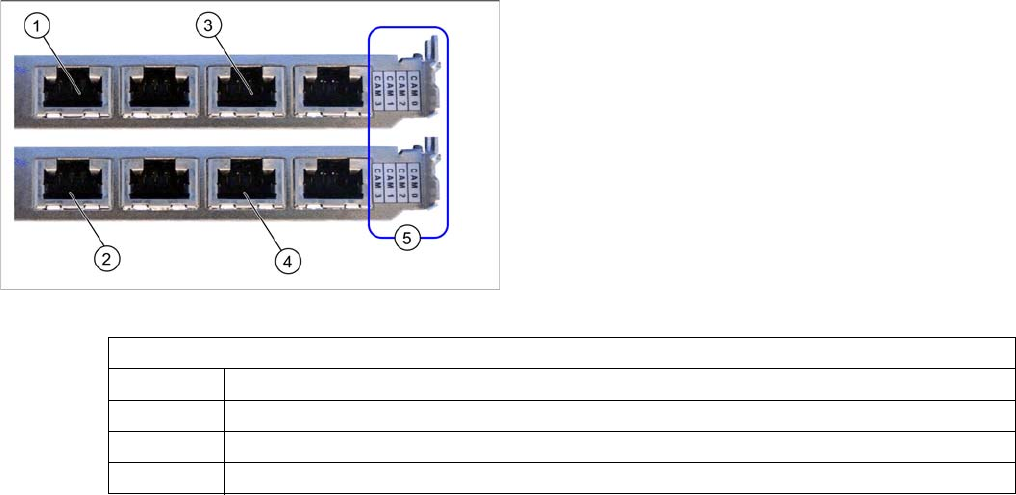

Hotlinkkarte (PCI-A24 [03052135-xx])
Diese Hotlinkkarte wurde standardmäßig an der SX1/
SX2 ab ca. Maschinen-Serien-Nr. K200G und in der DX1/
DX2 verbaut.
Die Version der Hotlinkkarten kann man im eingebauten
Zustand nur am Aufkleber für die Kamera-Anschlüsse (5)
erkennen.
(1) und (3): Stationäre Kameras für Bestückbereich 1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Hotlinkkarte
CAM0 Portal 1 - LP/BE-Kamera
CAM1 Portal 2 - LP/BE-Kamera
CAM2 Portal 1 - Stationäre Kameras (IC/FC) → Kabel X2pr
CAM3 Portal 2 - Stationäre Kameras (IC/FC) → Kabel X3pr
Einbau
Montage an der SX4 Einbaulage SX4
62 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.5 Montage an der SX4
Erforderliche Einbausätze:
Siehe "2.3 Lieferumfang" [ ➙ 20]
Einbausatz: Stationäre Kamera Typ 33 an SX4 [00519828-xx]
Im HRK für den TwinHead an der SX4 ist die stationäre Kamera (Typ 33) bereits enthalten.
3.5.1 Einbaulage SX4
3.5.2 Mechanische Montage
Halterungen montieren

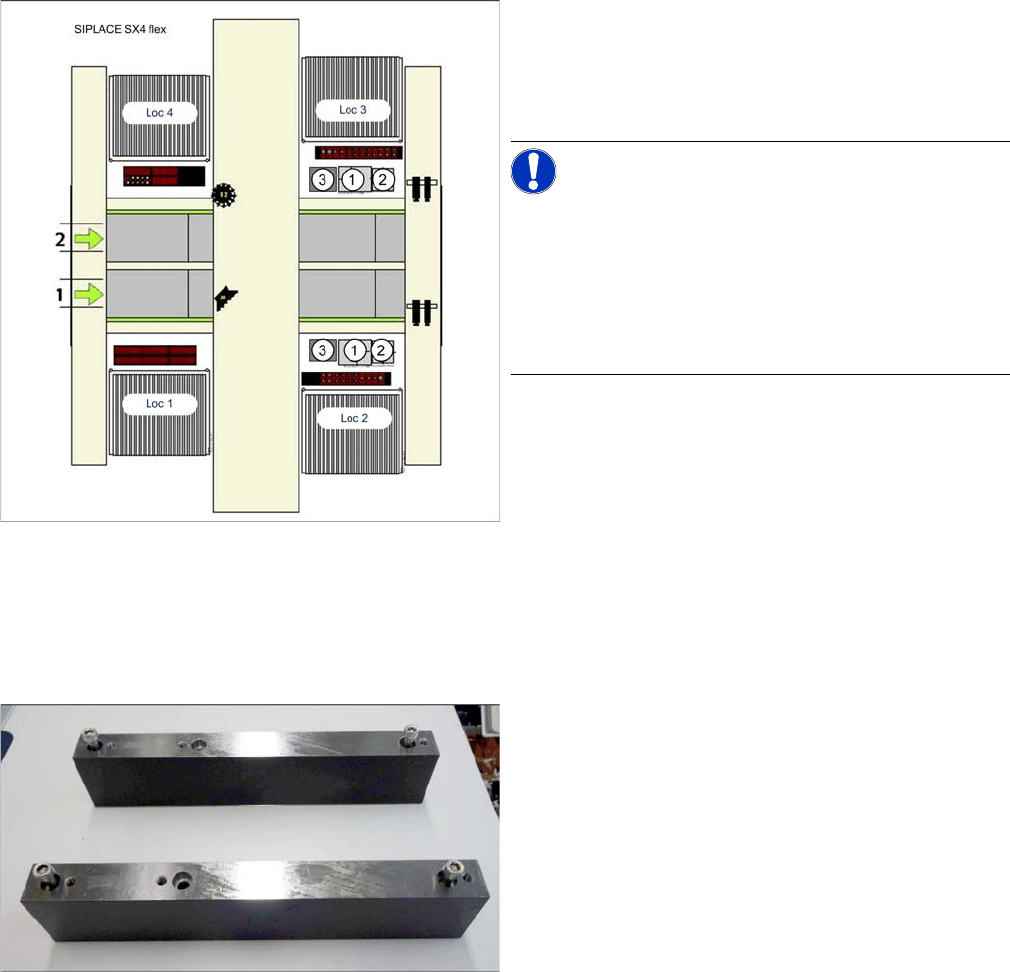

Einbaulage Kameras (SX4 flex)
1. IC-Kamera Typ 33
2. FC-Kamera / 3D-Koplan
3. BE-Abwurfbehälter
Loc 1 bis Loc 4: Stellplatz 1 bis 4
HINWEIS!
TwinHead
Die FC-Kamera und das 3D-Koplan-Modul sind nur mit
einem TwinHead möglich. Dabei kann an einem Stell-
platz immer nur eine dieser beiden Optionen eingebaut
werden, also entweder die FC-Kamera oder das 3D-Ko-
plan-Modul.
Halterungen für die stationären Kameras (SX4)
Wenn noch nicht vorhanden müssen zuerst die Halterun-
gen für die stationären Kameras montiert werden. Gehen
Sie dazu wie folgt vor:
