Einbau
Elektrische Anschlüsse Montage an der SX4
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 65
3.5.3.1 Anschließen der Hotlinkkabel an den BoxPC
► Stecken Sie die Kamerakabel nach folgendem Schema an:
VORSICHT
Stecken Sie niemals ein LAN-Kabel in die Hotlinkkarte!
Die Hotlinkkarte kann dadurch beschädigt werden.
HINWEIS
Anschlüsse der stationären Kameras
► Beachten Sie hierzu den Abschnitt "4 Anhang" [ ➙ 71] und die aktuellen Wirkschaltpläne
Ihrer Maschine.
► Die Version der Hotlinkkarte kann man im eingebauten Zustand nur an der Position des
Aufklebers für die Kamera-Anschlüsse und der Reihenfolge der CAM-Anschlüsse erken-
nen.
► Die stationären Kameras werden immer an CAM2 oder CAM3 angeschlossen.
► Die Kamerakabel sind mit den jeweiligen Anschlussbezeichnungen nach dem Schema
X*p* beschriftet.
VORSICHT
Kamerakabel korrekt anschließen
► Achten Sie darauf die Kameras korrekt anzuschließen. Beachten Sie dabei unbedingt die
Aufkleber an den Hotlinkkarten. Ansonsten kann es zu einer Verringerung der
Bestückleistung kommen.
Beachten Sie dabei besonders die unterschiedliche Reihenfolge der Anschlüsse an der
PCI-A24!
Hotlinkkarte (PCI-A24 [03052135-xx])
Diese Hotlinkkarte wird standardmäßig an der SX4 ver-
baut.
VORSICHT!
Beachten Sie die Reihenfolge der Kamera-Anschlüsse
(5)!
(1) und (3): Stationäre Kameras für Bestückbereich1
(X2pr und X3pr)
(2) und (4): Stationäre Kameras für Bestückbereich 2
(X2ps und X3ps)
Hotlinkkarten
Karte 1 (oben) Karte 2 (unten)
CAM0 Portal 1 - LP/BE-Kamera Portal 2 - LP/BE-Kamera
CAM1 Nicht verwendet Portal 2 - Stationäre Kameras (IC/FC)
[03077048-xx] → Kabel X2ps
CAM2 Portal 4 - LP/BE-Kamera Portal 3 - LP/BE-Kamera
CAM3 Nicht verwendet Portal 3 - Stationäre Kameras (IC/FC)
[03077049-xx] → Kabel X3ps
Einbau
Montage an der SX4 Abschließende Arbeiten
66 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.5.4 Abschließende Arbeiten
► Montieren Sie das Gehäuse der Kamera. (Siehe auch "3.6.1 Kamera zusammenbauen." [ ➙ 67])
► Ist der Sensor (2) für den Abwurfbehälter vorhanden, so muss dieser bei der X-Serie an eine neue
Position montiert werden. Lesen Sie dazu die entsprechende Montageanleitung:
"Abfrage Abwurfbehälter X-Serie/D3/SX4, DE+EN" [00194716-xx]
"Abfrage Abwurfbehälter SX1/SX2, DE+EN" [00196615-xx]
(Siehe auch "3.6.3 BE-Abwurfbehälter montieren" [ ➙ 68])
► Setzen Sie den "Abwurfbehälter für TwinHead" [03072806-xx] ein.
► Schieben Sie den BE-Einzug in die ursprüngliche Position und schrauben Sie ihn fest. Lesen Sie
dazu die Serviceanleitung Ihrer Maschine.
► Hängen Sie die Gurtabfallrutsche wieder ein.
► Montieren Sie die untere Seitenverkleidung. Siehe auch BE-Einzug bei X-Tischen verschieben
► Entfernen Sie ggf. Gegenstände im Verfahrbereich des Portals und des Bestückkopfes.
► Starten Sie die Maschine und fahren Sie die BE-Wagen wieder in die Maschine.
► Kalibrieren Sie die Maschine. (Siehe auch "3.6.2 Kamera kalibrieren" [ ➙ 68])

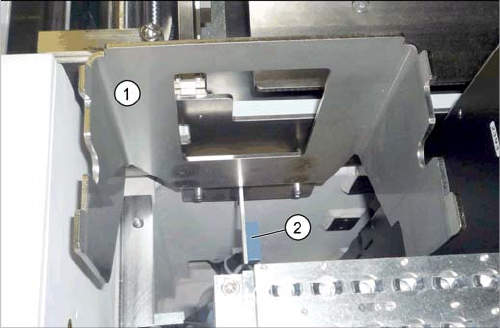

Halter Abwurfbehälter (am Beispiel X-Serie)
► Sofern noch nicht vorhanden montieren Sie den "Hal-
ter Abwurfbehälter" (1) [03063283-xx] mit zwei
Schrauben (DIN7984-M6x12-A2-70) [03081847-xx].
Einbau
Kamera zusammenbauen. Allgemeine abschließende Arbeiten
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 67
3.6 Allgemeine abschließende Arbeiten
Folgende Arbeiten sind unabhängig vom Maschinentyp durchzuführen:
3.6.1 Kamera zusammenbauen.
► Montieren Sie das Gehäuse des Kamera-Unterteils. Je nach Kameratyp ist dieses geschraubt oder
eingehängt.
► Setzen Sie vorsichtig das Kamera-Oberteil (Beleuchtungseinheit) auf den Unterteil der Kamera.
Achten Sie dabei darauf dass das Kamera-Oberteil bis zum Anschlag eingeschoben ist.
► Achten Sie darauf, dass die Glasfläche sauber ist. Reinigen Sie den Spiegel und die Glasfläche ggf.
mit einem Mikrofasertuch.

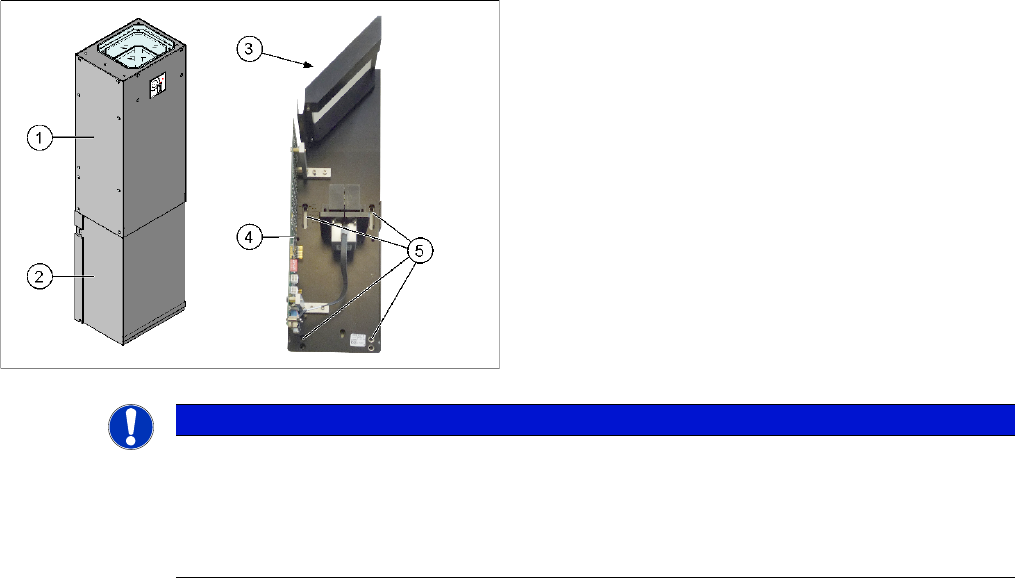

1. Kamera-Oberteil (Beleuchtungseinheit)
2. Kamera-Unterteil
3. Glasscheibe
4. Kameraelektronik
5. Öffnungen für Befestigungsschrauben
HINWEIS
Das Kameraoberteil ist dem Kameraunterteil fest zugeordnet!
Das Kameraoberteil darf nicht mit einem anderen Kameraunterteil verwendet werden. Ober-
und Unterteil sind mechanisch und elektrisch aufeinander abgestimmt und dürfen nicht mit an-
deren Kamera getauscht werden. Die Serien- und Versionsnummern von Kamera-Oberteil und
-Unterteil müssen identisch sein.
