Einbau
Elektrische Anschlüsse Montage an der X-Serie und D3
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 37
3.2.3.2 Kameras Typ 33 ab FS03
► Ziehen Sie die drei Anschlusskabel für die IC-Kamera durch die Öffnung aus dem Maschinengestell.
► Kontrollieren Sie die Jumpereinstellung an der Kamera. Nähere Informationen finden Sie im Ab-
schnitt "4.2 Kameracodierung und Anschlüsse" [ ➙ 73].
► Zum Anschließen der Kamera lesen Sie den Abschnitt "4.2.1 Kameras Typ 33 ab Version 03 bis 07,
Kameras Typ 36 ab Version 01" [ ➙ 73].
► Das Anschließen der Hotlinkkarten ist abhängig von Ihrer Maschine. Lesen Sie dazu im entspre-
chenden Abschnitt weiter:
"3.2.3.3 Anschließen der Hotlinkkabel an die ComputerUnit" [ ➙ 41] oder
"3.2.3.4 Anschließen der Hotlinkkabel an den BoxPC" [ ➙ 42]
Sehen Sie dazu auch...
3.5.3.1 Anschließen der Hotlinkkabel an den BoxPC [ ➙ 65]
3.2.3.3 Anschließen der Hotlinkkabel an die ComputerUnit [ ➙ 41]
CAN-Bus-Verbindung (X-Serie – ab Serien-Nr. B326)

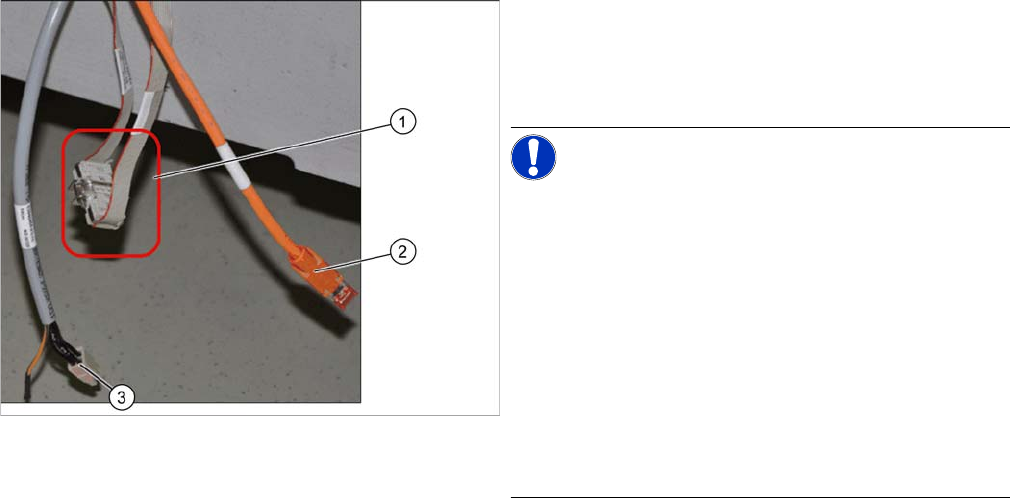

► Stecken Sie das CAN-Bus-Kabel (1), den Kamera-
Bus (2) und die Spannungsversorgung (3) an die Ka-
mera an. Nähere Informationen finden Sie im Ab-
schnitt "4.4 Stromlaufpläne X-Serie/D3" [ ➙ 77].
HINWEIS!
FS03 und Maschinen-Serinenummer beachten. Ggf.
muss hier noch eine Control-Unit-Vision-Stationär instal-
liert werden. Auch das Anschließen der Hotlinkkarten ist
maschinenspezifisch. Die jeweilige Beschreibung finden
Sie auf den folgenden Seiten.
Bei X-Serien-Maschinen ab Serien-Nr. B160 wird das
CAN-Bus-Kabel als Schleife aus dem Maschinenständer
geführt.
Das im Nachrüstsatz mitgelieferte CAN-Bus-Kabel
[03050239-xx] dient zum Anschluss des CAN-Bus-Ka-
bels (1) an die Kamera.
► Trennen Sie die CAN-Bus-Kabel an der Kupplung (1)
voneinander. Stecken Sie das Adapterkabel
[03050239-xx] so dazwischen, dass Sie zwei
zusätzliche CAN-Stecker für die beiden stationären
Kameras zur Verfügung haben.
Einbau
Montage an der X-Serie und D3 Elektrische Anschlüsse
38 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
Anschluss einer IC Kamera Stationär SST33 ab FS03 an VCU (bis Serien-Nr. 325)
HINWEIS
Maschinen-Serien-Nr. und Kamera-FS beachten
Dieser Abschnitt ist bei X-Serien-Maschinen mit Serien-Nr. bis B325 und IC-Kameras ab FS03
zu beachten.
HINWEIS
CPP und VCU
Die Vision-Control-Unit (VCU) unterstützt keinen CPP-Kopf. Daher sind der CPP-Kopf und ent-
sprechende stationäre Kameras erst ab Maschinen-Serien-Nr. B326 möglich.
► Lesen Sie in diesem Fall die entsprechende Montageanleitung, da noch weitere
Einschränkungen bestehen.
HINWEIS
Controll-Unit 1 Vision stationär [00363961-xx]
Die "Controll-Unit 1 Vision stationär" [00363961-xx] ist Bestandteil des "Teilesatzes für ReCon-
fig X-Serie/TwinHead" [03041487-xx].
► Montieren Sie die "Controll-Unit 1 Vision
stationär" (1) [00363961-xx] im entsprechenden
Steckplatz.
Die VCU des BB1 befindet sich im Sub-Distributor
(Stellplatz 4).
Die VCU des BB2 befindet sich im Main-Distributor
(Stellplatz 2).
Einbau
Elektrische Anschlüsse Montage an der X-Serie und D3
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 39
VCU ohne CAN-Bus und ohne TQM-Modul
* Bei Kameras mit FS03 ist bereits ein CAN-Controller eingebaut. Daher benötigen diese Kameras keine
VCU mehr. Aus Gründen der Abwärtskompatibilität ist es jedoch möglich solche Kameras auch an Ma-
schinen mit VCU anzuschließen. Dazu wird das Kabel "Adapterkabel Power Kameras" [03059912-xx]
benötigt.
1 "Controll-Unit 1 Vision stationär"
[00363961-xx]
2 DIP-Schalter VCU
3 Adapterkabel Power Kameras
[03059912-xx] *
4 BB1 Sub-Distributor
Kabel Vision-Control IC-Kamera 1
[03003449-xx]
zum Sub-Distributor (X4rd)
BB2 Main-Distributor
Kabel Vision-Control IC-Kamera 2
[03003439-xx]
zum Main-Distributor (X4rd)
5 BB1 Sub-Distributor
Kabel Vision-Control FC-Kamera 1
[03003450-xx]
zum Sub-Distributor (X5rd)
BB2 Main-Distributor
Kabel Vision-Control FC-Kamera 2
[03003440-xx]
zum Main-Distributor (X5rd)
6 Kabel:Spannungsversorgung "Controll-
Unit 1 Vision stationär" (X3rd)
