Einbau
Montage an der X-Serie und D3 Elektrische Anschlüsse
38 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
Anschluss einer IC Kamera Stationär SST33 ab FS03 an VCU (bis Serien-Nr. 325)
HINWEIS
Maschinen-Serien-Nr. und Kamera-FS beachten
Dieser Abschnitt ist bei X-Serien-Maschinen mit Serien-Nr. bis B325 und IC-Kameras ab FS03
zu beachten.
HINWEIS
CPP und VCU
Die Vision-Control-Unit (VCU) unterstützt keinen CPP-Kopf. Daher sind der CPP-Kopf und ent-
sprechende stationäre Kameras erst ab Maschinen-Serien-Nr. B326 möglich.
► Lesen Sie in diesem Fall die entsprechende Montageanleitung, da noch weitere
Einschränkungen bestehen.
HINWEIS
Controll-Unit 1 Vision stationär [00363961-xx]
Die "Controll-Unit 1 Vision stationär" [00363961-xx] ist Bestandteil des "Teilesatzes für ReCon-
fig X-Serie/TwinHead" [03041487-xx].

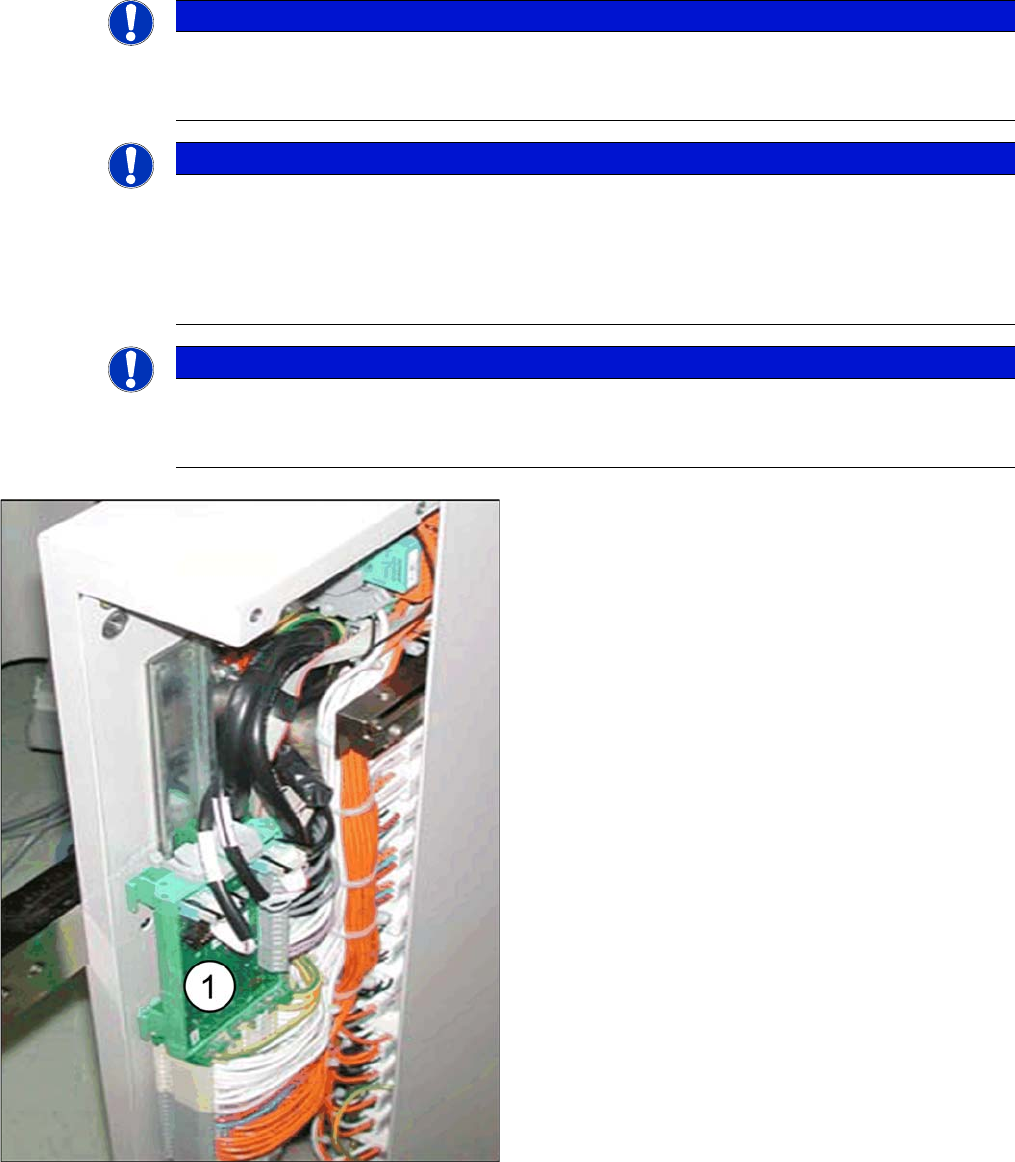

► Montieren Sie die "Controll-Unit 1 Vision
stationär" (1) [00363961-xx] im entsprechenden
Steckplatz.
Die VCU des BB1 befindet sich im Sub-Distributor
(Stellplatz 4).
Die VCU des BB2 befindet sich im Main-Distributor
(Stellplatz 2).
Einbau
Elektrische Anschlüsse Montage an der X-Serie und D3
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 39
VCU ohne CAN-Bus und ohne TQM-Modul
* Bei Kameras mit FS03 ist bereits ein CAN-Controller eingebaut. Daher benötigen diese Kameras keine
VCU mehr. Aus Gründen der Abwärtskompatibilität ist es jedoch möglich solche Kameras auch an Ma-
schinen mit VCU anzuschließen. Dazu wird das Kabel "Adapterkabel Power Kameras" [03059912-xx]
benötigt.
1 "Controll-Unit 1 Vision stationär"
[00363961-xx]
2 DIP-Schalter VCU
3 Adapterkabel Power Kameras
[03059912-xx] *
4 BB1 Sub-Distributor
Kabel Vision-Control IC-Kamera 1
[03003449-xx]
zum Sub-Distributor (X4rd)
BB2 Main-Distributor
Kabel Vision-Control IC-Kamera 2
[03003439-xx]
zum Main-Distributor (X4rd)
5 BB1 Sub-Distributor
Kabel Vision-Control FC-Kamera 1
[03003450-xx]
zum Sub-Distributor (X5rd)
BB2 Main-Distributor
Kabel Vision-Control FC-Kamera 2
[03003440-xx]
zum Main-Distributor (X5rd)
6 Kabel:Spannungsversorgung "Controll-
Unit 1 Vision stationär" (X3rd)
Einbau
Montage an der X-Serie und D3 Elektrische Anschlüsse
40 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
► Stellen Sie an der "Controll-Unit 1 Vision stationär" [00363961-xx] die DIP-Schalter ein:
Sub-Distributor: 5 und 6 auf ON und die anderen auf OFF
Main-Distributor: 6 auf ON und die anderen auf OFF
► Stecken Sie, falls vorhanden, das CAN-Bus-Kabel (X2) an der "Controll-Unit 1 Vision stationär"
[00363961-xx] ab.
► Entfernen Sie, falls vorhanden, das vorhandene TQM-Modul [03003536-xx] von der VCU
[00363961-xx].
► Isolieren Sie das CAN-Bus-Kabel mit einem Klebeband und fixieren Sie dieses am Kabelbaum. Dies
ist notwendig um Störungen vorzubeugen.
► Stecken Sie, sofern noch nicht angesteckt, das Spannungsversorgungskabel "Controll-Unit 1 Vision
stationär" (6) an.
► Stecken Sie das "Adapterkabel Power Kameras" (3) [03059912-xx] zwischen die "Controll-Unit 1 Vi-
sion stationär" (X4 oder X5) [00363961-xx] und die schwarzen Vision-Control-Kabel (4) und (5). Sie-
he auch Stromlaufplan "4.4.1.2 Kamera ab FS03" [ ➙ 78].
Sehen Sie dazu auch...
4.4.1 Bis Maschinen-Serien-Nr. B325 [ ➙ 77]
S1 Einstellung für Bestückbereich* Anmerkung
1
(Sub)
2
(Main)
1 -- OFF -- OFF CAN-Abschluss
2 -- OFF -- OFF Reset
3 -- OFF -- OFF Boot
4 -- OFF -- OFF CAN-Error Switch
5ON -- -- OFF ID 1
6ON -- ON -- ID 2
7 -- OFF -- OFF CAN-Speed
8 -- OFF -- OFF CAN-Gruppe
VORSICHT
Das CAN-Bus-Kabel muss entfernt werden!
Ansonsten kann es anschließend zu Störungen auf dem CAN-Bus kommen.
