Einbau Montage an der D1 Mechanische Montage 46 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 3.3.2 Mechanische Montage Benötigte Hilfsmittel: ▪ 2x Gewindes tift (DIN913 -M6x50-ST) [03005958-xx] Demontieren de…
Einbau
Einbaulage D1 Montage an der D1
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 45
3.3 Montage an der D1
Allgemeines
Die stationäre Standardkamera für die SIPLACE D1 mit einem P&P-Modul ist die "BE-Kamera stationär
P&P (TYP36) 32x32 digit." [03042491-xx].
Die "BE-Kamera stationär P&P (Typ 33) 55x45" bietet eine höhere Auflösung (41 µm) und ein größeres
nutzbares BE-Spektrum bis 55x45 mm. Diese stationäre Kamera kann z. B. geordert werden, wenn die
Auflösung der Standardkamera nicht ausreichend ist oder viele Bauelemente, die größer als 32x32 mm
sind, bestückt werden. Das BE-Spektrum bei Einfachmessung geht von 0402 bis 55x45 mm. Das mini-
male Beinchenraster beträgt 300 µm, die minimale Beinchenbreite 150 µm, der minimale Ballraster
350 µm und der minimale Balldurchmesser 200 µm.
Vorraussetzungen
Für eine D1 mit Single-Head-Konfiguration ist die SW603-SP1 erforderlich. Ab SW604 ist diese Konfi-
guration bereits fester Bestandteil der Software.
Erforderliche Einbausätze
Siehe "2.3 Lieferumfang" [ ➙ 20]
Einbausatz "Stationäre Kamera (Typ 33) 55x45 Digit an der D1"
Bei einem P&P-Modul HRK für die D1 ist die stationäre Kamera (Typ 36) bereits enthalten.
3.3.1 Einbaulage D1
1. IC-Kamera (Typ36 oder Typ33)
2. FC-Kamera
3. BE-Abwurfbehälter
HINWEIS!
Typ 36 oder Typ 33
An der Position 1 ist mit dem P&P-Modul eine IC-Kamera
vom Typ 36 als Standard eingebaut. Der Typ 33 ist opti-
onal.
Einbau
Montage an der D1 Mechanische Montage
46 Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36
3.3.2 Mechanische Montage
Benötigte Hilfsmittel:
▪ 2x Gewindestift (DIN913-M6x50-ST) [03005958-xx]
Demontieren der vorhandenen Kamera
► Ziehen Sie die Beleuchtungseinheit nach oben von der Kamera ab.
► Entfernen Sie die untere Abdeckung.
► Trennen Sie alle elektrischen Verbindungen der Kamera.
► Ersetzen Sie die beiden oberen Befestigungsschrauben der Kamera durch Gewindestifte (DIN913-
M6x50-ST [03005958-xx]).
► Entfernen Sie die unteren beiden Befestigungsschrauben der Kamera.
► Nehmen Sie die Grundeinheit der Kamera von den den Gewindestiften. Achten Sie dabei darauf,
dass die Marken-Zwischenplatte nicht von den Gewindestiften rutscht.
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht Head-
crashgefahr!
► Beachten Sie hierzu den Abschnitt "4.1 Einbauhöhe der stationären Kamera" [ ➙ 71].
HINWEIS
Gleichteile: Kamera Typ 33 und Typ 36
► An der D1 werden für Kameras vom Typ 33 und vom Typ 36 die gleichen Schrauben und
die gleiche "Marken-Zwischenplatte IC-Kamera" [03039370-xx] verwendet.
► Der "BE-Abwurfbehälter komplett für P&P-Kopf" [03047406-xx] bleibt in der Maschine.
GEFAHR
Marken-Zwischenplatte
Die Marken-Zwischenplatte ist sehr schwer und im eingebauten Zustand nur zwischen Kamera
und Maschinenständer geklemmt.
Achten Sie vor allem bei der Demontage darauf, dass die Marken-Zwischenplatte nicht
herunterfällt.
Einbau
Mechanische Montage Montage an der D1
Stationary Camera Type 33/36 Stationäre Kamera Typ 33/36 47

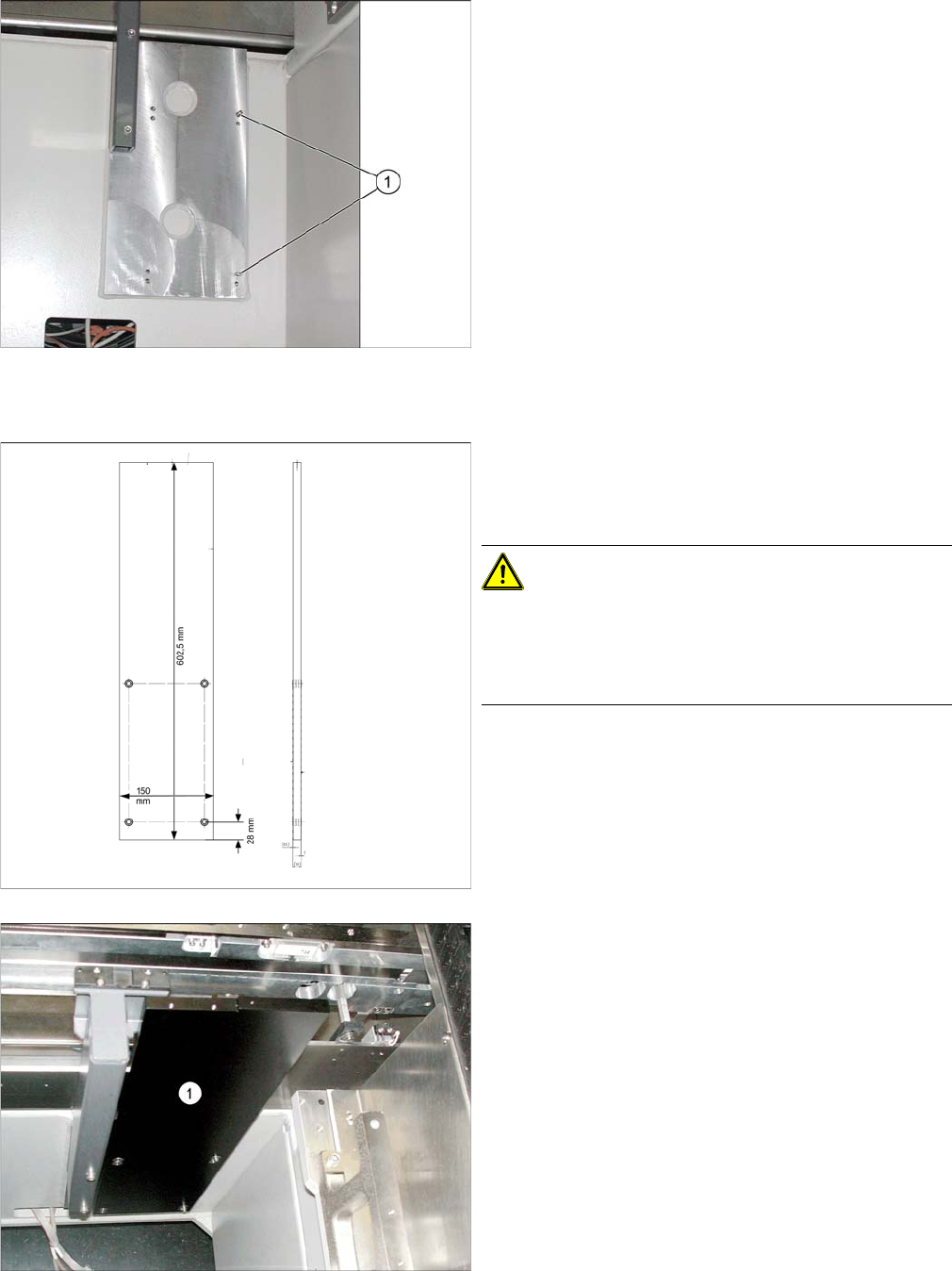

Montage einer neuen Kamera
Stationäre Kamera – Gewindestifte (D1)
► Verwenden Sie die zwei Gewindestifte (1) als Monta-
gehilfe für die Kamera-Markenplatte und die Kamera-
Basis. Die Inbusseite der Gewindestifte muss nach
außen zeigen, damit sie danach wieder herausge-
schraubt werden können.
Marken-Zwischenplatte [03039370-xx]
Geeignet für IC-Kamera Typ 36 und Typ 33
Einsatz an SIPLACE D1
VORSICHT!
Verwenden Sie für die Montage an der D1 immer die
Marken-Zwischenplatte [03039370-xx]. Ansonsten kann
die Maschinengenauigkeit nicht garantiert werden und es
zu einem Headcrash kommen.
Stationäre Kamera – Zwischenplatte (D1)
► Setzen Sie die Marken-Zwischenplatte auf die Ge-
winderstifte. Diese muss deckungsgleich mit den
Bohrungen am Maschinenständer und mit der Aus-
sparung links oben befestigt werden.
