7 Anhang 7.4 Auszüge aus der Serviceanleitung 100 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 7.4.6.2 Schalldämpfer tauschen (nur Venturibetrieb) Teile 03043707-…

7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 99

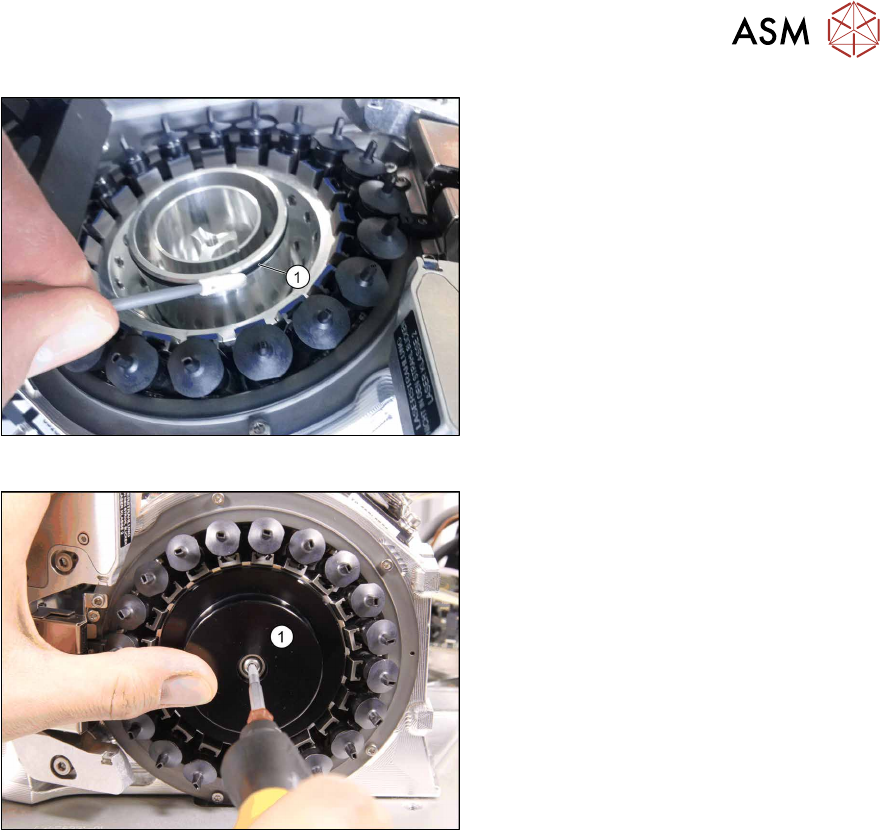

Abb.116: O‑Ring fetten
► Fetten Sie den O‑Ring. Verwenden Sie
dazu ein mit "Isoflex Topas 5051 50ml
(grün)" benetztes Reinigungsstäbchen.
Abb.117: Deckel montieren
► Nur Venturibetrieb:
Montieren Sie den Schalldämpfer.
Ziehen Sie die Befestigungsschraube
des Schalldämpfers nur handfest
an.
► Nur Vakuumpumpenbetrieb:
Montieren Sie den Deckel. Ziehen Sie
die Befestigungsschraube des Deckels
nur handfest
an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.

7 Anhang
7.4 Auszüge aus der Serviceanleitung
100 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.4.6.2 Schalldämpfer tauschen (nur Venturibetrieb)
Teile
03043707-xx Schalldämpfer
Übersicht

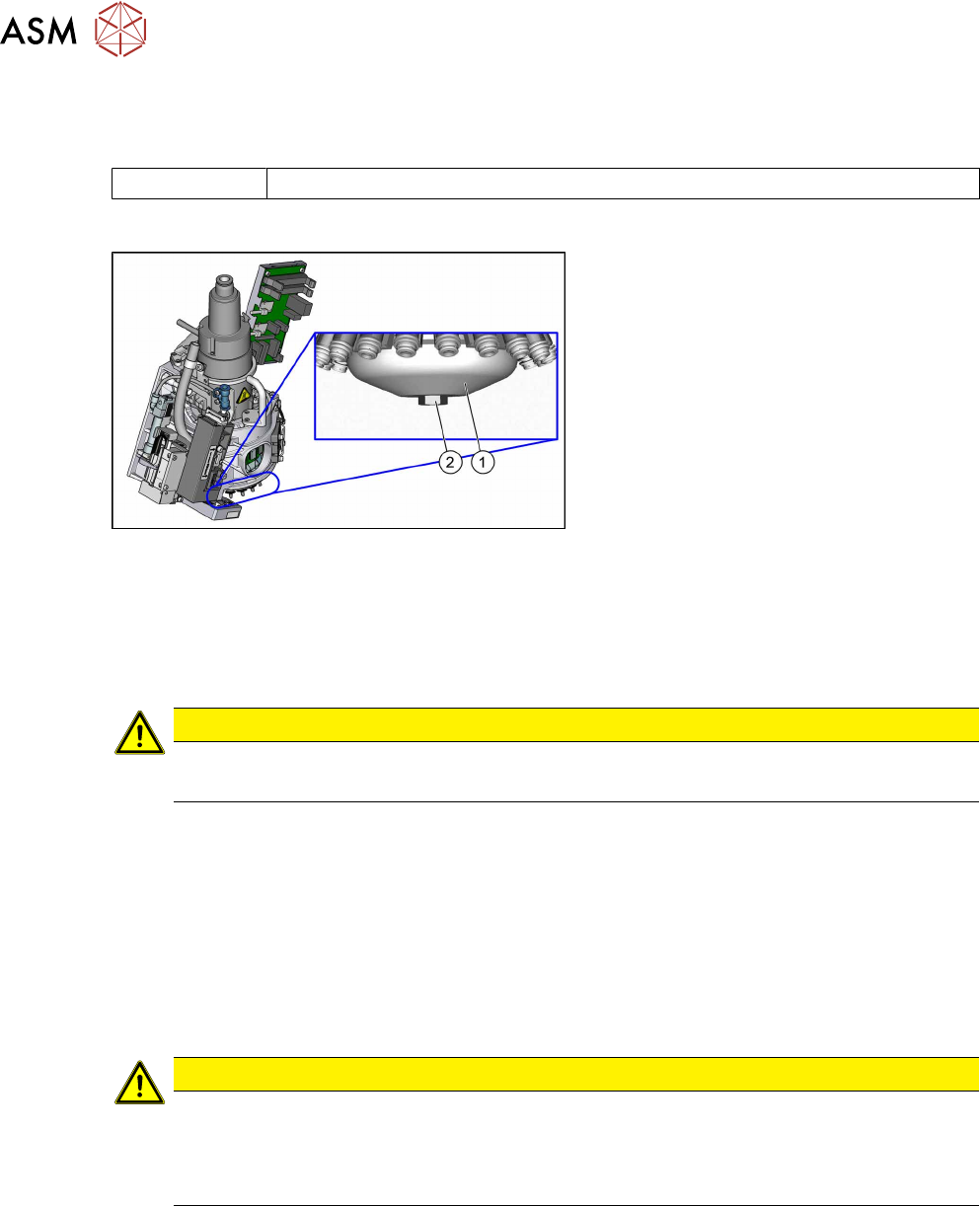

Abb.118: Schalldämpfer (am Beispiel SIPLACE C&P20A)
1. Schalldämpfer am Haltekreis
2. Befestigungsschraube
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
VORSICHT
Kamera
► Achten Sie darauf, die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
► Entfernen Sie die Befestigungsschraube des Schalldämpfers.
► Hebeln Sie den Schalldämpfer vorsichtig heraus.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Drücken Sie den neuen Schalldämpfer vorsichtig auf den Haltekreis.
► Schrauben Sie die Befestigungsschraube des Schalldämpfers mit der Hand vorsichtig
handfest
an.

7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 101
7.4.7 SIPLACE C&P20 P2
7.4.7.1 Blendenring/Haltekreis/Dichtscheibe tauschen
Teile – Vakuumbetrieb

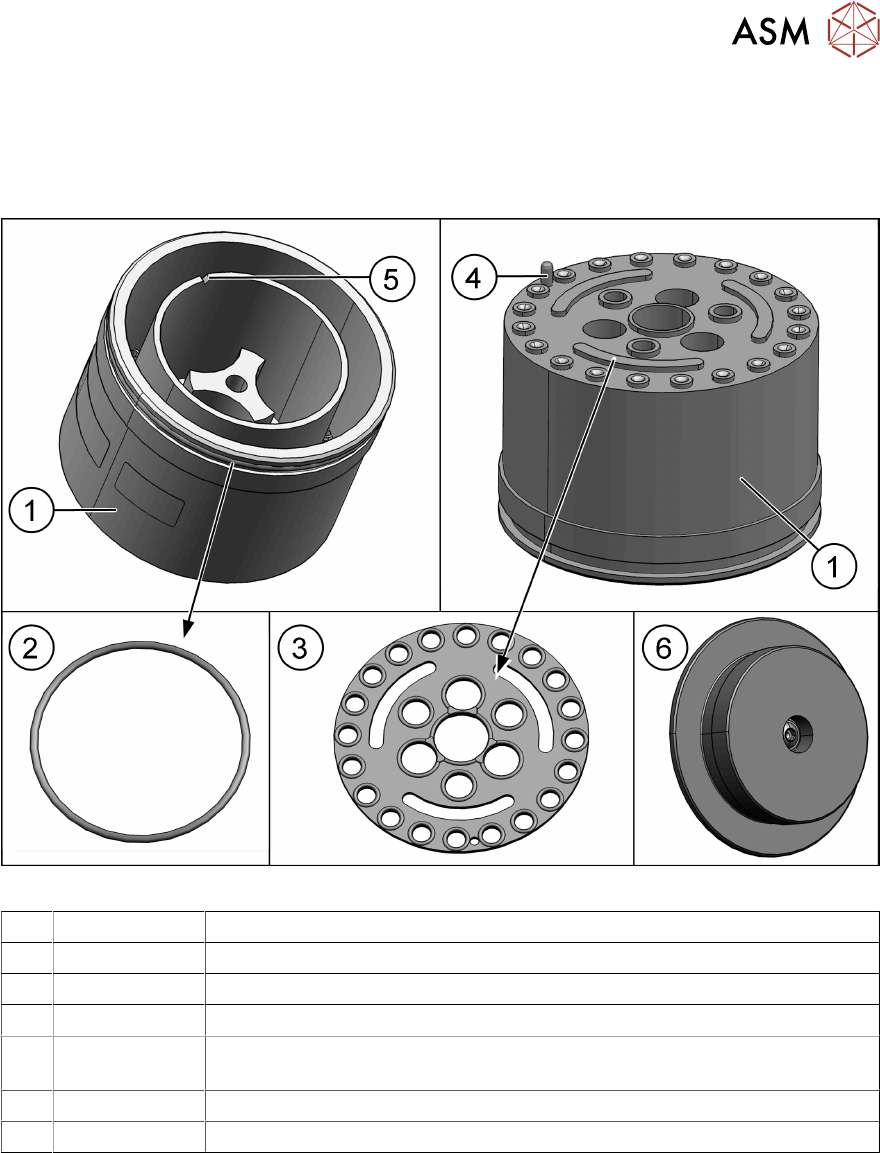

Abb.119: Blendenring
1 03165750-xx Blendenring komplett SIPLACE C&P20 P2 (inkl. Dichtscheibe und Deckel)
2 03006234-xx O-Ring 40x1,5
3 03105638-xx Dichtscheibe C&P20P
4 --- Verstiftung
5 --- Nut: Diese Nut zeigt die Position des Stifts(4) für einen leichteren Einbau
an.
6 03165754-xx Deckel komplett C&P20 P2
03110132‑xx Schraubendichtung M4 (für Deckel)
