7 Anhang
7.4 Auszüge aus der Serviceanleitung
94 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.4.6 SIPLACE C&P20 A/M/P
7.4.6.1 Haltekreis/Blendenring tauschen
HINWEIS
Beispielhafte Beschreibung
Der Austausch von Haltekreis (Venturibetrieb) und Blendenring (Vakuumpumpenbetrieb)
erfolgt analog. Nachfolgend ist der Austausch am Beispiel Blendenring beschrieben. Auf
relevante Unterschiede wird explizit hingewiesen.
Teile
●
Haltekreis-Vakuumeinheit [03005123Sxx]
oder
Blendenring komplett für SIPLACE C&P20P [03116883Sxx] (ersetzt:[03108716‑xx])
●
Ggf. O-Ring:
Vakuumbetrieb (Blendenring): O-Ring 40x1,5 [03006234-xx]
Druckluftbetrieb (Haltekreis): O-Ring 50x1,5 [03046689-xx]
Übersicht

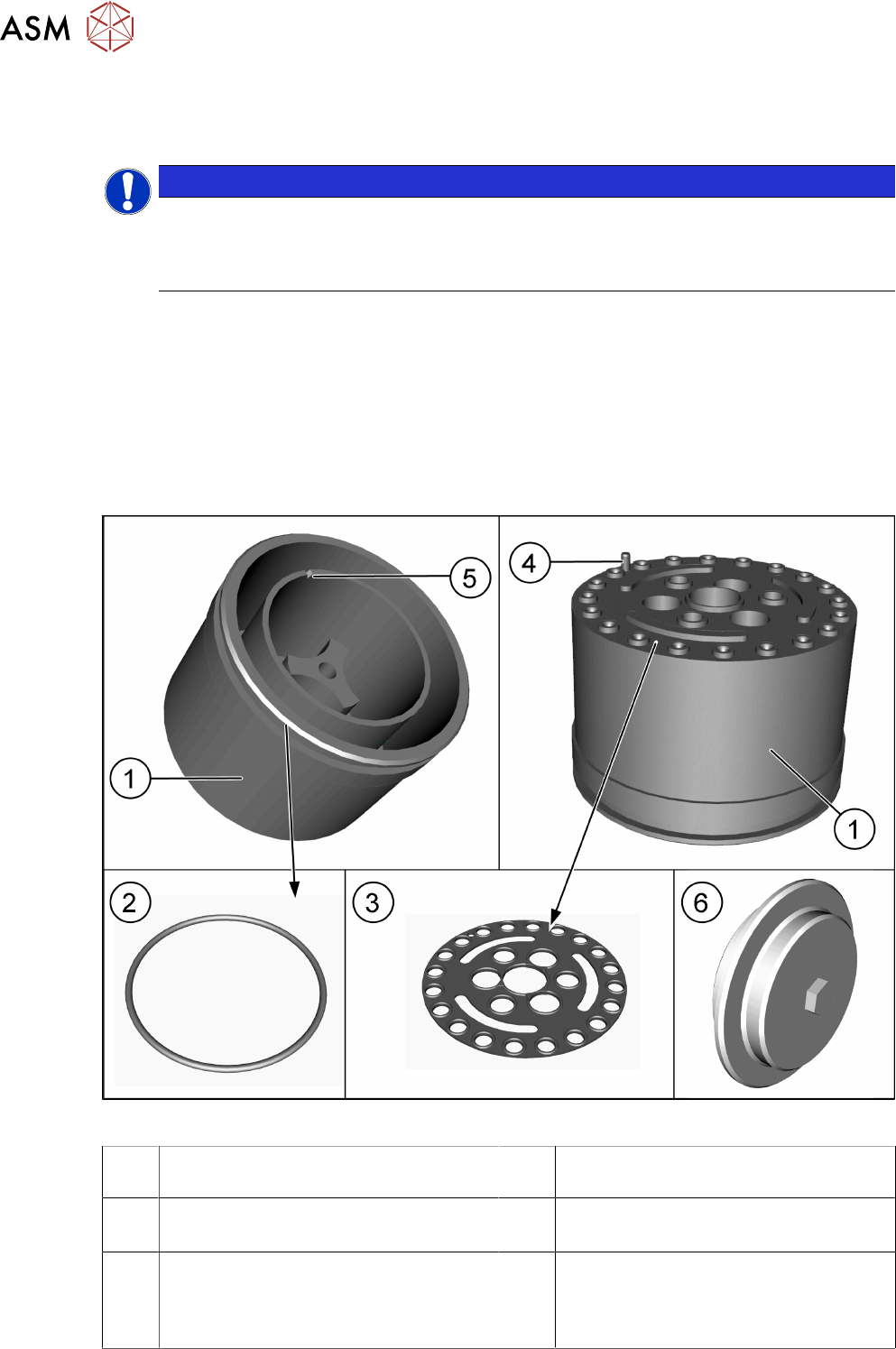

Abb.106: Blendenring
1 Blendering vormontiert für SIPLACE
C&P20P [03116952‑xx])
2 O‑Ring [03006234‑xx]
3 Dichtscheibe für SIPLACE C&P20P
[03105638-xx]
4 Verstiftung
Der Stift befindet sich bei Segment 16
5 Nut – Diese Nut zeigt die Position des
Stifts(4)
für einen leichteren Einbau an.
6 Deckel komplett für SIPLACE C&P20P
[03116882‑xx]
Ohne Abb.: Schraubendichtung U - M4
(für Deckel) [03110132‑xx]
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 95
Abb.107: Haltekreis
1 Haltekreis
(Haltekreis-Vakuumeinheit
[03005123Sxx])
2 O-Ring [03046689‑xx]
3 Dichtscheibe [03005120-xx] 4 Verstiftung
5 Schalldämpfer
7 Anhang
7.4 Auszüge aus der Serviceanleitung
96 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Drehmomente im Vakuumpumpenbetrieb

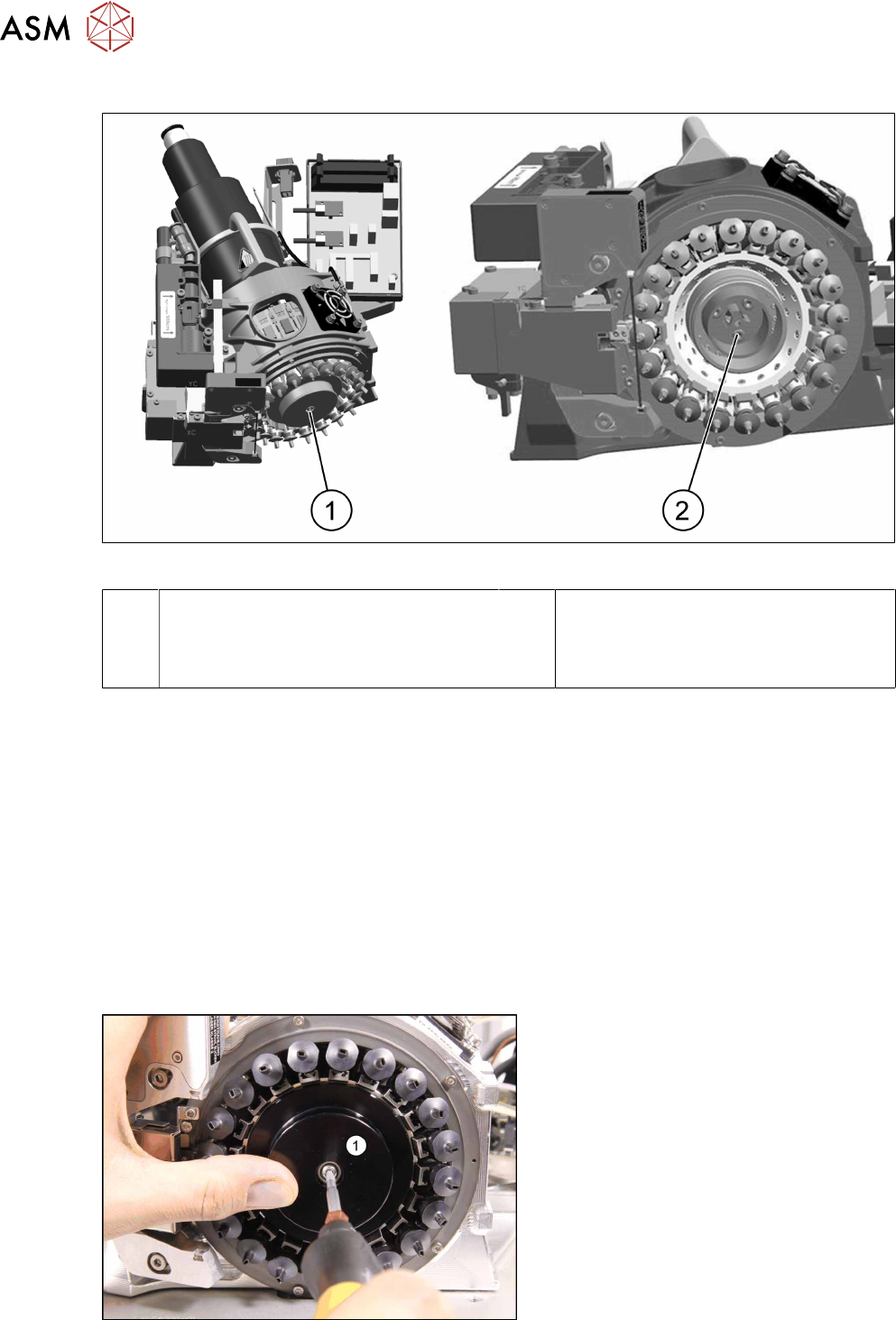

Abb.108: Deckel und Blendenring
1 Deckel
Befestigungsschraube M3x14
(Inbus2,5)
Drehmoment: handfest
2 Blendenring
Drei Befestigungsschrauben M3x10
Drehmoment: 1,3Nm
Drehmomente im Venturibetrieb
Schalldämpfer
Spezialschraube M3 (SW10)
Drehmoment: handfest
Haltekreis
Drei Befestigungsschrauben M3x10
(Inbus2,5)
Drehmoment: 0,25Nm
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
Abb.109: Abdeckung demontieren
► Entfernen Sie die Befestigungs-
schraube der Abdeckung(1)
und neh-
men Sie die Abdeckung ab.
