3 Einbau 3.4 SIPLACE C&P20x umrüsten Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 39 Einbau HINWEIS Blendenring Achten Sie vor dem Einsetzen des Blendenrings …
3 Einbau
3.4 SIPLACE C&P20x umrüsten
38 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.4.3.2 Blendenring und Vakuumdeckel einsetzen (SIPLACE C&P20P2)
Übersicht

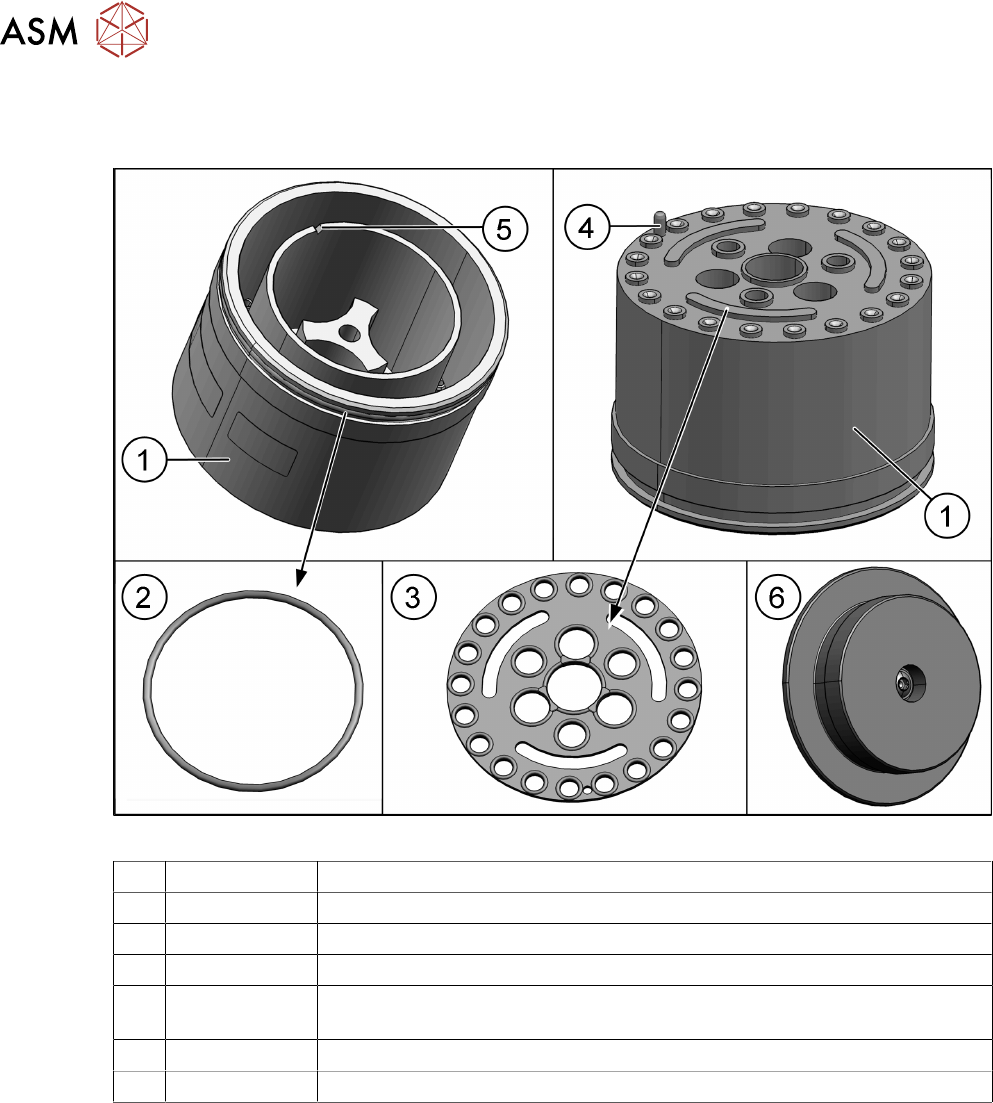

Abb.20: Blendenring
1 03165750-xx Blendenring komplett SIPLACE C&P20 P2 (inkl. Dichtscheibe und Deckel)
2 03006234-xx O-Ring 40x1,5
3 03105638-xx Dichtscheibe C&P20P
4 --- Verstiftung
5 --- Nut: Diese Nut zeigt die Position des Stifts(4) für einen leichteren Einbau
an.
6 03165754-xx Deckel komplett C&P20 P2
03110132‑xx Schraubendichtung M4 (für Deckel)
3 Einbau
3.4 SIPLACE C&P20x umrüsten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 39
Einbau
HINWEIS
Blendenring
Achten Sie vor dem Einsetzen des Blendenrings darauf, dass die Dichtscheibe mit der rich-
tigen Orientierung auf dem Blendenring aufliegt.
Achten Sie beim Einsetzen des neuen Blendenrings darauf, dass der Stift in die entspre-
chende Bohrung des Sternträgers eintaucht. Der Blendenring sollte selbst haften bleiben.
► Halten Sie den Stern beim Anziehen der Schrauben vorsichtig am Sternträger im Bereich der
Segmentführungen fest.
► Achten Sie darauf, dass die Blendschaltteller und die Pipetten nicht beschädigen.
Abb.21: Blendenring
► Schrauben Sie nun den Blendenring
mit den Schrauben(1)
DIN912-M3x10
umlaufend fest (1,3Nm
). Er darf sich
dabei nicht verkanten.
► Überprüfen Sie, ob der O-Ring ord-
nungsgemäß in die Nut des Blenden-
rings eingelegt ist.
Abb.22: Deckel montieren
► Montieren Sie den Deckel(2) mit einer
Schraube(1)
(TX10, M4x14, 1,3Nm).
Sehen Sie dazu auch...
2 7.4.7.1 "Blendenring/Haltekreis/Dichtscheibe tauschen" [}101]
3 Einbau
3.4 SIPLACE C&P20x umrüsten
40 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.4.4 Drucksensor installieren
HINWEIS
Drucksensor
Für jeden SIPLACE C&P20P/P2 wird im Vakuumpumpen-Betrieb ein Drucksensor benö-
tigt.
► Prüfen Sie ob an jedem SIPLACE C&P20P/P2 ein Drucksensor vorhanden ist.
► Ggf. wird pro nachzurüstenden Bestückkopf ein "Aufrüstsatz Drucksensor Vakuum
C&P20P" [03108457‑xx] benötigt.
Abb.23: Drucksensor
Drucksensor Vakuumanschluss C&P20P
[03108303‑xx]
Abb.24: Drucksensor am Portal
1. Drucksensor
2. Basisadapter
Der Drucksensor befindet sich am Vakuum-
verteiler des Portals und wird am Basisadap-
ter (X8) angeschlossen.
Siehe auch 7.4.2 "Drucksensor tauschen [03108303-xx]" [}90].
