7 Anhang 7.4 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 97 Abb.110: Befestigungsschrauben des Blendenrings ► Entfernen Sie die…
7 Anhang
7.4 Auszüge aus der Serviceanleitung
96 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Drehmomente im Vakuumpumpenbetrieb
Abb.108: Deckel und Blendenring
1 Deckel
Befestigungsschraube M3x14
(Inbus2,5)
Drehmoment: handfest
2 Blendenring
Drei Befestigungsschrauben M3x10
Drehmoment: 1,3Nm
Drehmomente im Venturibetrieb
Schalldämpfer
Spezialschraube M3 (SW10)
Drehmoment: handfest
Haltekreis
Drei Befestigungsschrauben M3x10
(Inbus2,5)
Drehmoment: 0,25Nm
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
Abb.109: Abdeckung demontieren
► Entfernen Sie die Befestigungs-
schraube der Abdeckung(1)
und neh-
men Sie die Abdeckung ab.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 97

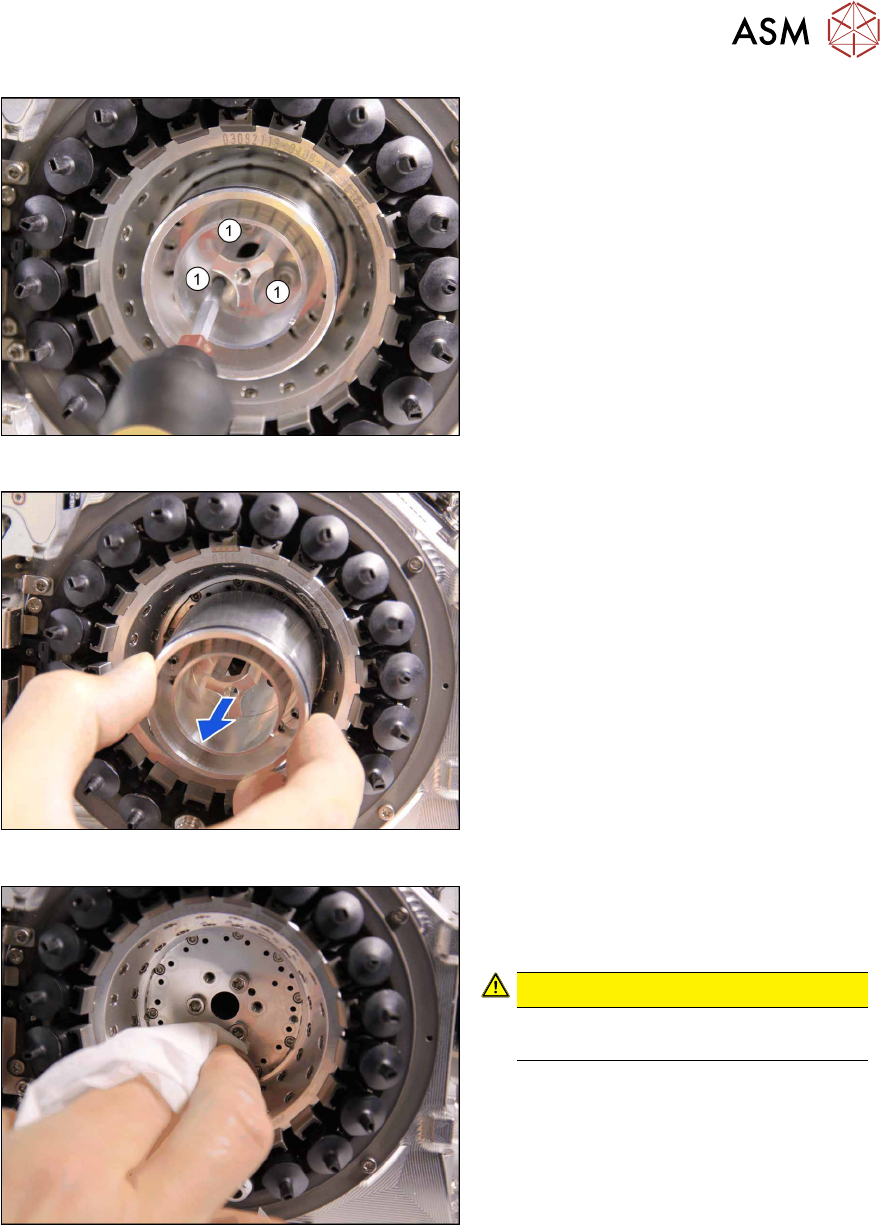

Abb.110: Befestigungsschrauben des Blendenrings
► Entfernen Sie die drei Befestigungs-
schrauben(1)
am Blendenring.
Abb.111: Blendenring herausnehmen
► Hebeln Sie den Blendenring vorsichtig
aus der Verstiftung heraus. Achten Sie
darauf, dass der O‑Ring nicht beschä-
digt wird.
Abb.112: Reinigung
► Reinigen Sie den Sitz des Blendenrings
mit einem flusenfreien Reinigungstuch.
VORSICHT!
Verwenden Sie für die Reinigung
keine Druckluft!
.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
98 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Einbau

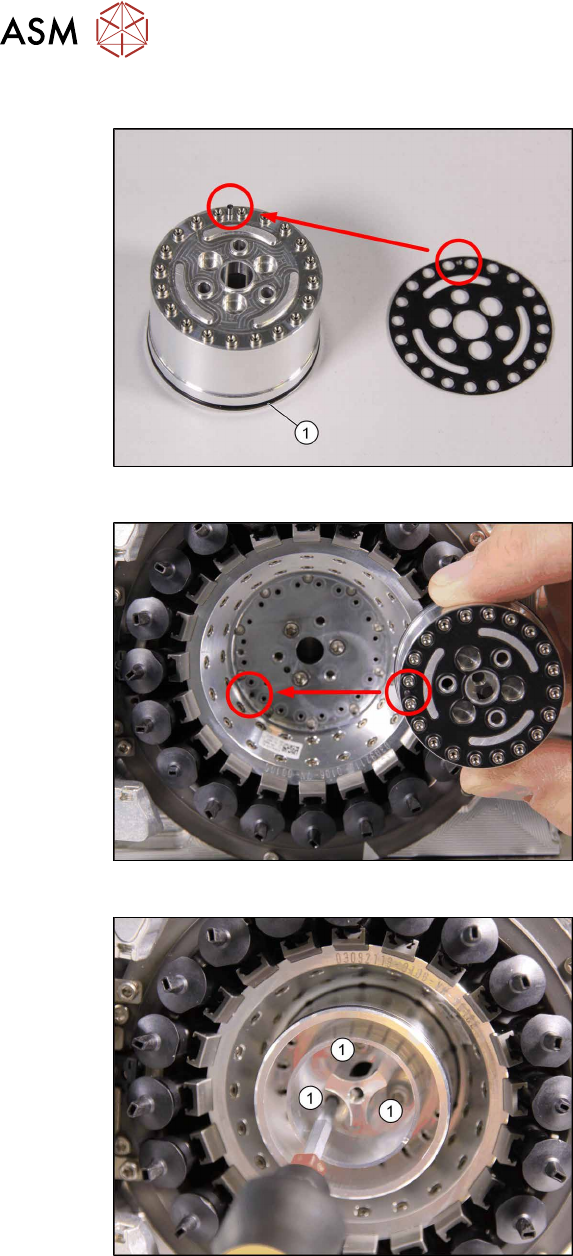

Abb.113: O‑Ring und Dichtscheibe
► Ist der O‑Ring(1) beschädigt, ersetzen
Sie diesen durch einen neuen O‑Ring.
► Legen Sie die Dichtscheibe in der rich-
tigen Position auf den Blendenring. Alle
Öffnungen müssen übereinander lie-
gen.
Abb.114: Blendenring einsetzen
► Stecken Sie den Blendenring und die
Dichtscheibe lagerichtig mit der Verstif-
tung in den Sternträger ein.
Abb.115: Haltekreis/Blendenring befestigen
► Nur Venturibetrieb mit Haltekreis:
Fixieren Sie den Haltekreis mit den drei
Befestigungsschrauben. Ziehen Sie die
Schrauben mit einem Drehmoment
von 0,25Nm an.
► Nur Vakuumpumpenbetrieb mit
Blendenring: Fixieren Sie den Blen-
denring mit den drei Befestigungs-
schrauben. Ziehen Sie die Schrauben
mit einem Drehmoment von 1,3Nm
an.
