3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 43

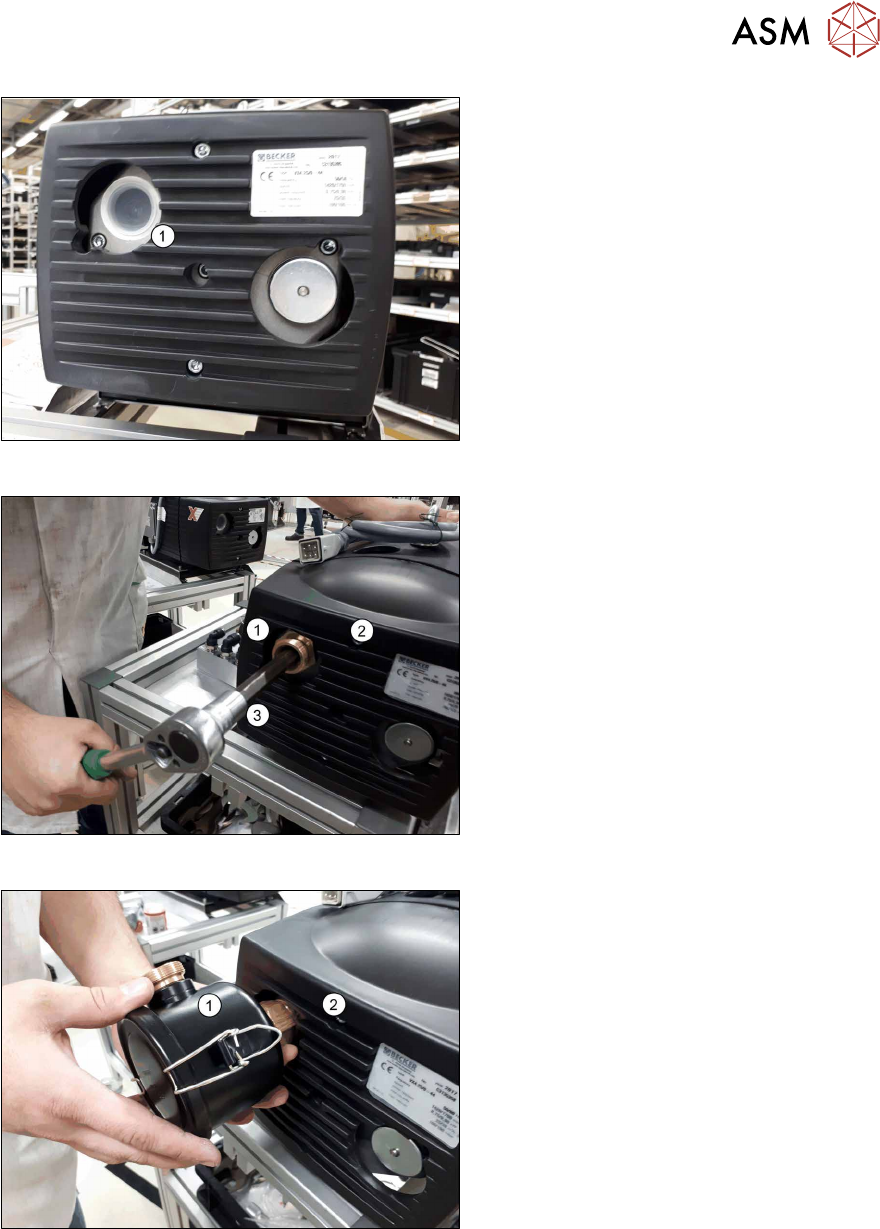

Abb.29: Vakuumpumpe ohne Doppelnippel
► Setzen Sie den Doppelnippel in der
Vakuumpumpe ein (1)
.
Abb.30: Anschrauben des Doppelnippels
► Schrauben Sie den Doppelnippel (1)
mit einer Ratsche (3) an der Vakuum-
pumpe (2)
fest.
Abb.31: Einschrauben des Filters
► Schrauben Sie den Filter (1) auf den
Doppelnippel (2)
. Achten Sie dabei
darauf, dass der Anschluss des Filters
im eingeschraubten Zustand nach
schräg links oben zeigt.
3 Einbau
3.5 Vakuumpumpe einbauen
44 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.5.1.2 Vakuumpumpe vorbereiten (neu)

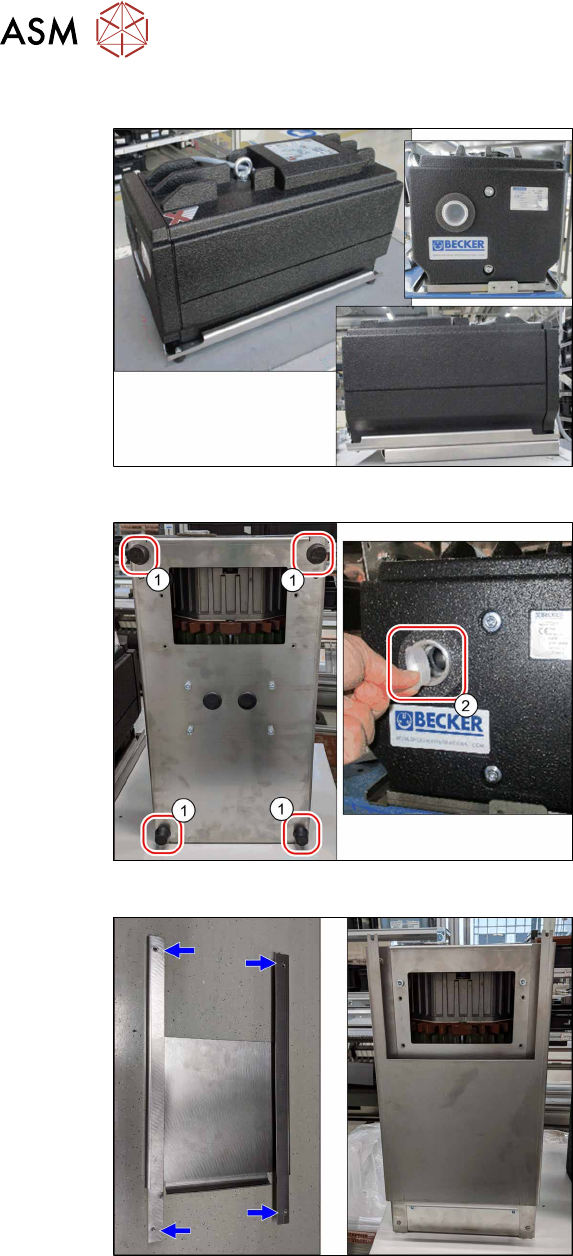

Abb.32: Lieferzustand
Lieferzustand der Vakuumpumpe
Abb.33: Gummifüße und Schutzkappe
► Demontieren Sie die vier Gummi-
füße(1)
.
► Entfernen Sie die Schutzkappe(2).
Abb.34: Auflageblech
► Montieren Sie das "Auflageblech
Vakuumpumpe" [03217727‑xx].
Verwenden Sie dazu:
4x Schrauben M5x10 [03042560‑xx]
4x Beilagscheiben M5 [03064970‑xx].
3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 45
Abb.35: Interface-Platte
► Montieren Sie die "Interface-Platte für Vakuumpumpe" [03223382‑xx] mit vier Schrauben
M5x10 [03042560‑xx].
Abb.36: Doppelnippel mit Teflonband
► Dichten Sie den Doppelgewindenip-
pel(1)
mit Teflonband Loctite 55(2) ab.
Abb.37: Doppelgewindenippel
► Drehen Sie den Doppelgewindenippel
in die Vakuumpumpe und ziehen Sie
diesen fest.
