7 Anhang 7.4 Auszüge aus der Serviceanleitung 104 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 Einbau Abb.123: O‑Ring und Dichtscheibe ► Ist der O‑Ring (1) besc…
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 103
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
HINWEIS
Beispielhafte Beschreibung
Die Beschreibung erfolgt am Beispiel Blendenring. Die Vorgehensweise für den Haltekreis
ist analog. Auf relevante Unterschiede wird explizit hingewiesen.
Abb.121: Abdeckung und Blendenring demontieren
► Entfernen Sie die Befestigungs-
schraube(1)
(TX10) und nehmen Sie
den Deckel ab.
► Entfernen Sie die drei Befestigungs-
schrauben(2)
(TX10) am Blendenring.
► Hebeln Sie den Blendenring vorsichtig
aus der Verstiftung heraus. Achten Sie
darauf, dass der O‑Ring nicht beschä-
digt wird.
Abb.122: Reinigung
► Reinigen Sie den Sitz des Blendenrings
mit einem mit Isopropanol benetzten
Reinigungstuch.
VORSICHT!
Verwenden Sie für die Reinigung
keine Druckluft!
.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
104 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Einbau
Abb.123: O‑Ring und Dichtscheibe
► Ist der O‑Ring(1) beschädigt, ersetzen
Sie diesen durch einen neuen O‑Ring.
► Legen Sie die Dichtscheibe in der rich-
tigen Position auf den Blendenring. Alle
Öffnungen müssen übereinander lie-
gen. Achten Sie auf den Pin.
Abb.124: Blendenring einsetzen
► Stecken Sie den Blendenring und die
Dichtscheibe lagerichtig in den Stern-
träger ein. Achten Sie auf den Pin.
Abb.125: Blendenring befestigen
► Nur Vakuumpumpenbetrieb mit
Blendenring: Fixieren Sie den Blen-
denring mit den drei Befestigungs-
schrauben(1)
(TX10, M3x10, Drehmo-
ment 1,3Nm).
► Nur Venturibetrieb mit Haltekreis:
Fixieren Sie den Haltekreis mit den drei
Befestigungsschrauben (TX10, M3x10,
Drehmoment 0,25Nm
).
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 105

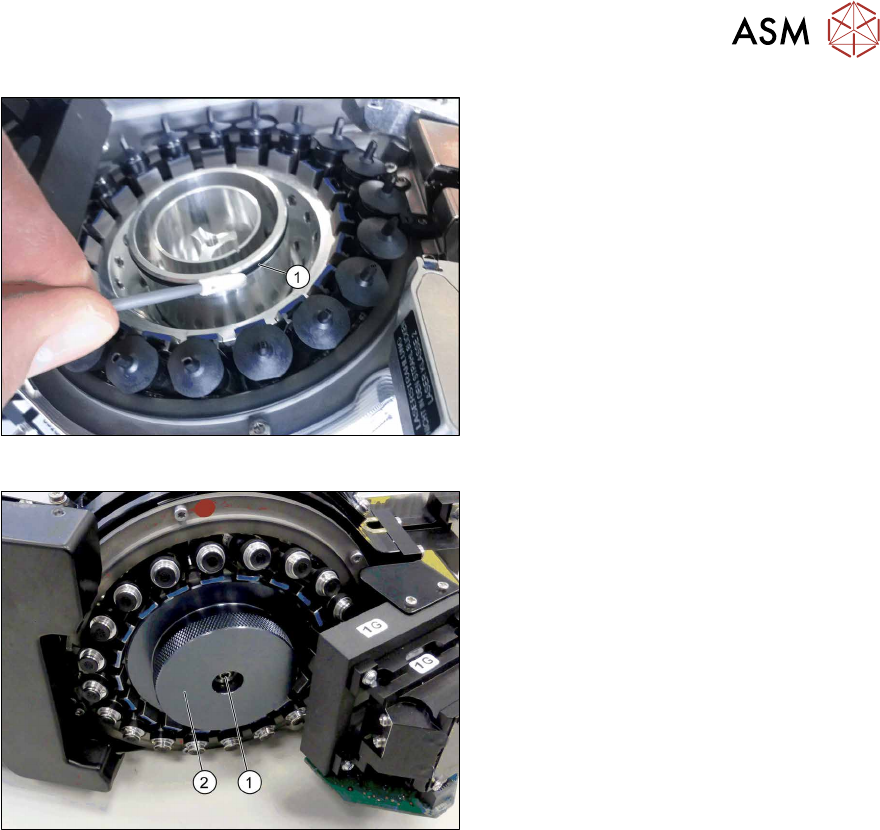

Abb.126: O‑Ring fetten
► Fetten Sie den O‑Ring. Verwenden Sie
dazu ein mit "Isoflex Topas 5051 50ml
(grün)" benetztes Reinigungsstäbchen.
Abb.127: Deckel montieren
► Vakuumpumpenbetrieb:
Montieren Sie den Deckel(2)
mit einer
Schraube(1)
(TX10, M4x14, Drehmo-
ment 1,3Nm).
► Venturibetrieb:
Montieren Sie den Schalldämpfer.
Ziehen Sie die Befestigungsschraube
des Schalldämpfers von Hand
an.
